61
G
+12V 軌 道 分 配 及 PCI-E接 頭
多組+12V電源配置及PCI-E接頭 PCI-E 接頭及+12V軌道分配
將 6 pin/8 pin接頭連接至您的繪圖卡時，請
仔細閱讀下表與建議，特別是如果您的繪圖
卡上有一個以上的 PCI-E插孔時。

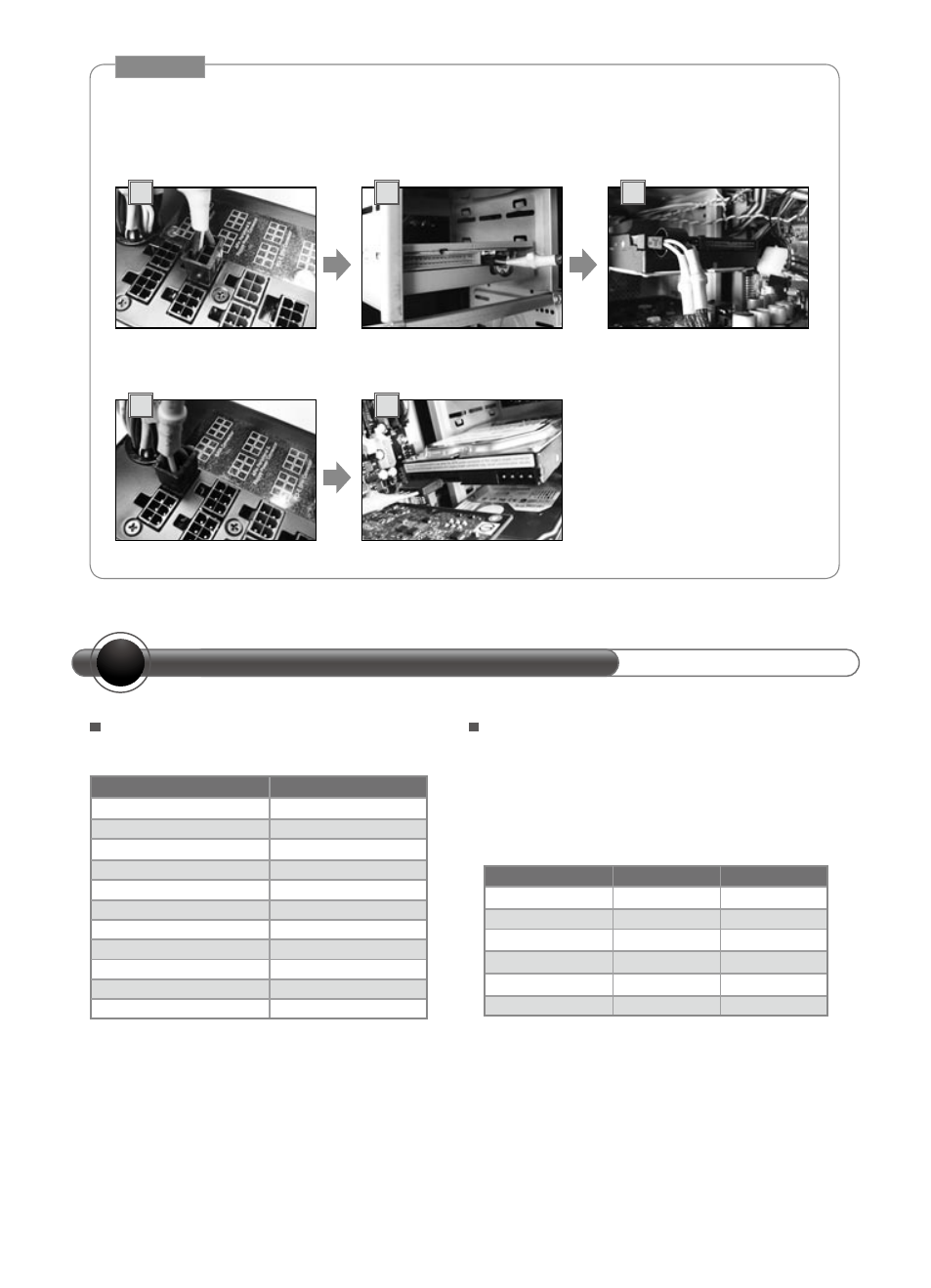

1 2 3
將
4 pin電源接頭連接至周邊設備，例如DVD燒錄機、硬碟機等。此外，使用者可將3-pin
磁碟機電源接頭連接至磁碟機。
步驟 4
1 2
如果有 S-ATA硬碟機，本產品亦有Serial ATA接頭可供使用。
NRP-MC
24 pin + 12V 12V1
4+4 pin + 12V 12V2
8 pin + 12V 12V2, 12V3
周邊設備及軟碟機 12V1
S-ATA 12V1
6 pin 模組 PCI-E 12V3
6 pin 模組 PCI-E 12V3
6 pin 模組 PCI-E 12V4
8 pin 模組PCI-E 12V3
8 pin 模組 PCI-E 12V4
8 pin 模組 PCI-E 12V4
12V3 12V4
6 pin X
6 pin X
6 pin X
8 pin X
8 pin X
8 pin X
請注意，嘗試將一個以上的接頭連接至繪圖卡時，
強烈建議您選擇來自同一個 +12V軌道的接頭。
