Modularisierte Kabelführung:
Sie können im Chassis die Kabelführung so optimieren, dass Sie nur das verwenden,
was Sie benötigen. Durch dieses System wird im Chassis der Luftfluss verbessert und
die Gesamttemperatur verringert. Außerdem trägt das zur besseren Übersichtlichkeit
im Gerät bei.
f.

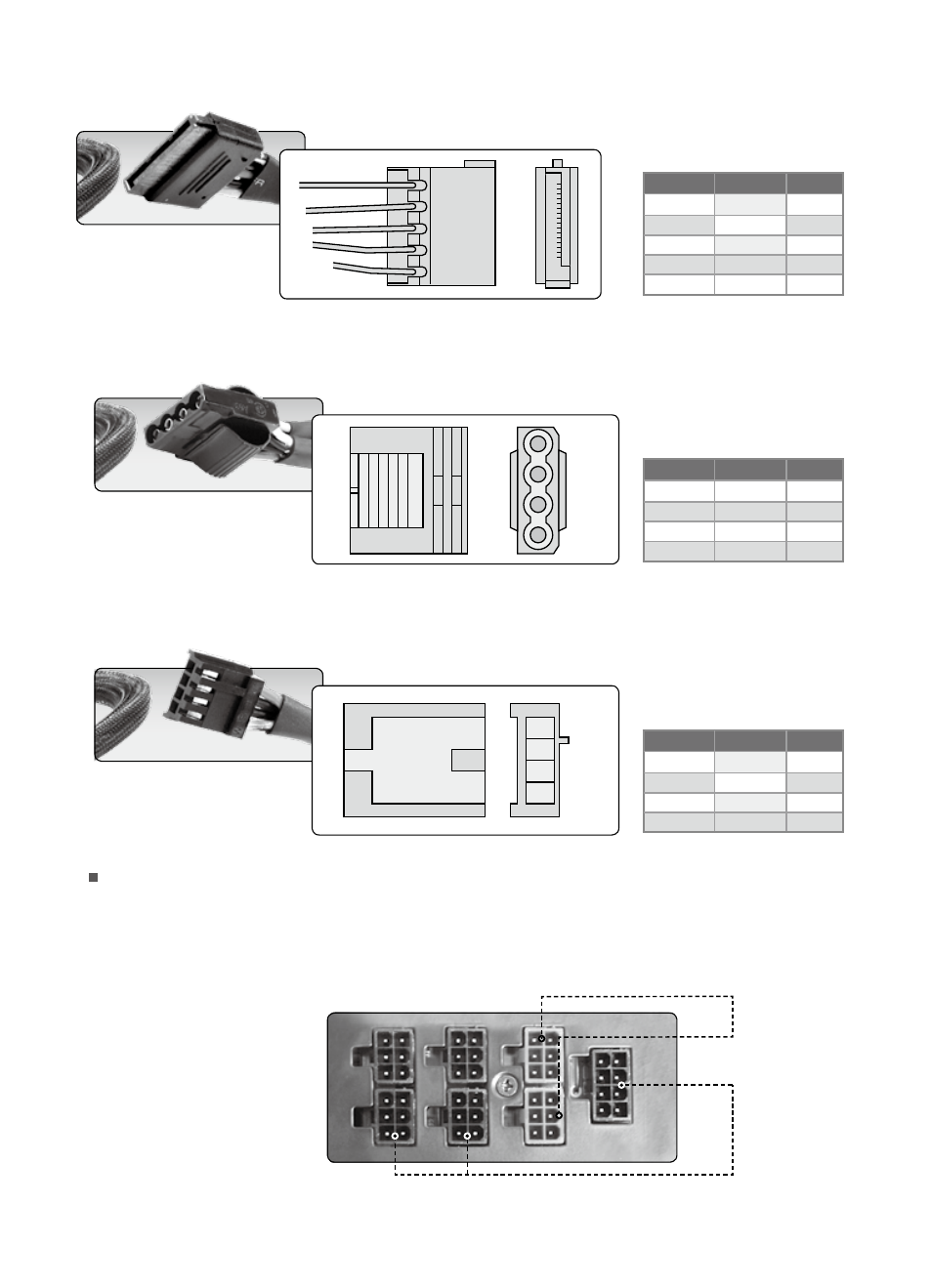

SATA-Stecker (5-polig)
Unterstützt die neue Generation von SATA-Hochgeschwindigkeitsgeräten.
Farbe
Signal
Pin
Gelb
+12VDC
1
Schwarz
COM
2
Rot
+5VDC
3
Schwarz
COM
4
Orange
+3.3VDC
5
g.
Peripheriestecker (4-polig)
unterstützt IDE/SCSI-Geräte (HDD/CD/DVD).
Farbe
Signal
Pin
Gelb
+12VDC
1
Schwarz
COM
2
Schwarz
COM
3
Rot
+5VDC
4
1
4
h.
Diskettenlaufwerkstecker (4-polig)
Unterstützt Diskettenlaufwerke und andere Zusatzgeräte.
Farbe
Signal
Pin
Rot
+5VDC
1
Schwarz
COM
2
Schwarz
COM
3
Gelb
+12VDC
4
1
4
PCI-Express-
Stecker
SATA-, Peripherie-und
Diskettenlaufwerkstecker
Ausführung mit
eingebettetem Sockel
und modularisierter
Kabelführung: PCIExpress-
Stecker,SATA-, Peripherie-und
Diskettenlaufwerkstecker
