Page 33: B. cpu コネクタ (4+4ピン), 最新の8ピンのクアドコアマザーボードに対応, 6ピンソケットを搭載した最新の高度グラフィックカードに対応しています
32
c.

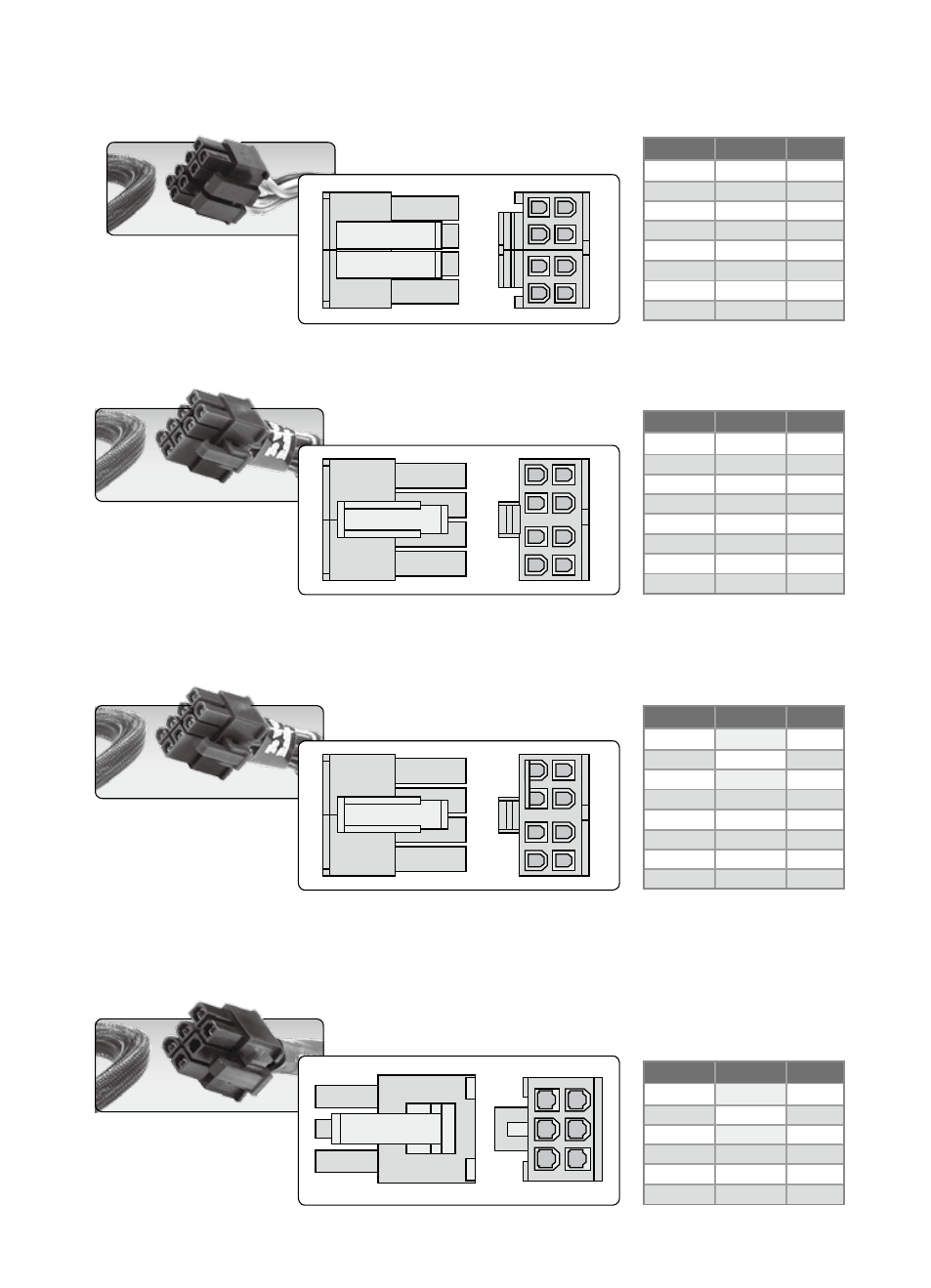

CPU コネクタ (8ピン)
最新の8ピンのクアドコアマザーボードに対応
カラー
シングル
ピン
ブラック
COM
1
ブラック
COM
2
ブラック
COM
3
ブラック
COM
4
イエロー
+12VDC
5
イエロー
+12VDC
6
イエロー
+12VDC
7
イエロー
+12VDC
8
5
6
7
8
4
3
2
1
d.
PCI-Eコネクタ (8ピン)*
高性能グラフィックカードに搭載された次世代の8ピンソケットに対応しながら、8ピン-6ピ
ン変換機を使い、既存の6ピンソケットにも対応しています。
カラー
シングル
ピン
イエロー
+12VDC
1
イエロー
+12VDC
2
イエロー
+12VDC
3
ブラック
GND
4
ブラック
GND
5
ブラック
GND
6
ブラック
GND
7
ブラック
GND
8
4
3
2
1
5
6
7
8
e.
PCI-Eコネクタ (6ピン)*
6ピンソケットを搭載した最新の高度グラフィックカードに対応しています。
1つのカードに2つの6ピンソケットがある場合、または8ピンソケットと6ピンソケットの両方がある場合、6ピンと8ピンの PCI-E コ
ネクタを同じグラフィックカードに接続することができます。詳しくは第6.2項をご覧ください。
カラー
シングル
ピン
イエロー
12VDC
1
イエロー
12VDC
2
イエロー
12VDC
3
ブラック
COM
4
ブラック
COM
5
ブラック
COM
6
6 3
4 1
b.
CPU コネクタ (4+4ピン)
コネクタを組み合わせたり (8ピン)、または分割したり (4ピンx2) することで、デュアル
CPU とシングル CPU システムの両方に対応しています。
カラー
シングル
ピン
ブラック
GND
1
ブラック
GND
2
ブラック
GND
3
ブラック
GND
4
イエロー
+12VDC
5
イエロー
+12VDC
6
イエロー
+12VDC
7
イエロー
+12VDC
8
5
6
7
8
4
3
2
1
