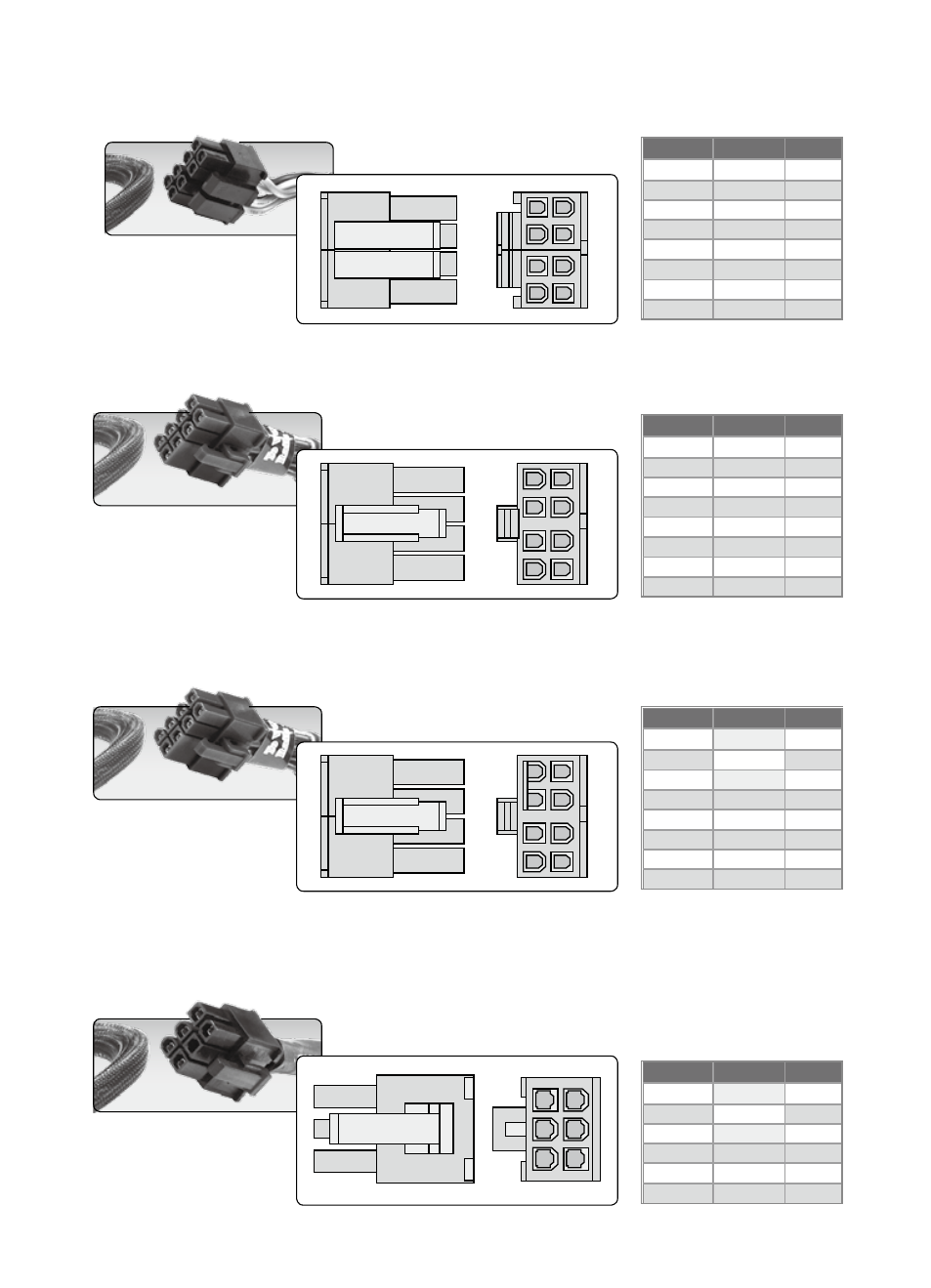

c. CPU-Stecker (8-polig)
Unterstützt das neueste 8-polige Quad Core-Motherboard
Farbe Signal Pin
Schwarz COM 1
Schwarz COM 2
Schwarz COM 3
Schwarz COM 4
Gelb +12VDC 5
Gelb +12VDC 6
Gelb +12VDC 7
Gelb +12VDC 8
5
6
7
8
4
3
2
1
d. PCI-E-Stecker (8-polig)*
Unterstützt die nächste Generation von 8-poligen Sockeln auf High-End-Grafikkarten und die
vorhandenen 6-poligen Sockel indem er an den Konverter (8 auf 6 Pole) angeschlossen wird.
Farbe Signal Pin
Gelb +12VDC 1
Gelb +12VDC 2
Gelb +12VDC 3
Schwarz GND 4
Schwarz GND 5
Schwarz GND 6
Schwarz GND 7
Schwarz GND 8
4
3
2
1
5
6
7
8
e. PCI-E-Stecker (6-polig)*
Unterstützt die neuesten High-End-Grafikkarten mit 6-poligen Sockeln
6-polige und 8-polige PCI-E-Anchlüsse können an die gleiche Grafikkarte angeschlossen werden, wenn auf der Karte
zwei 6-polige oder ein 6- und ein 8-poliger Sockel auf der Karte verfügbar ist. Weitere Informationen finden Sie in
Abschnitt 6.2.
Farbe Signal Pin
Gelb 12VDC 1
Gelb 12VDC 2
Gelb 12VDC 3
Schwarz COM 4
Schwarz COM 5
Schwarz COM 6
6 3
4 1
b. CPU-Stecker (4+4-polig)
Unterstützt Dual- und Einzel-CPUs durch Verbinden (8-polig) oder Teilen (4-polig x 2) der
Anschlüsse
Farbe Signal Pin
Schwarz GND 1
Schwarz GND 2
Schwarz GND 3
Schwarz GND 4
Gelb +12VDC 5
Gelb +12VDC 6
Gelb +12VDC 7
Gelb +12VDC 8
5
6
7
8
4
3
2
1
