44
E
CONECTORES Y ORGANIZADOR DE CABLES MODULARIZADO
Conectores
D
INFORMACIÓN DEL PRODUCTO
1. VOLTAJE DE SALIDA Y ENTRADA
2. 2.1 VOLTAJE DE ENTRADA: 100V~240V 47HZ~63HZ
3. 1.2 VOLTAJE DE SALIDA:
Modelo /
Conjunto
+3.3V +5V +12V
1
+12V
2
+12V
3
+12V
4
-12V +5Vsb Potencia
total
NRP-MC651 30A 28A 18A 18A 18A 18A 0.8A 3A 650W
NRP-MC751 30A 28A 18A 18A 18A 18A 0.8A 3A 750W
NRP-MC851 30A 30A 18A 18A 30A 30A 0.8A 3A 850W
NRP-MC1021 30A 30A 19A 19A 32A 32A 0.8A 3A 1020W

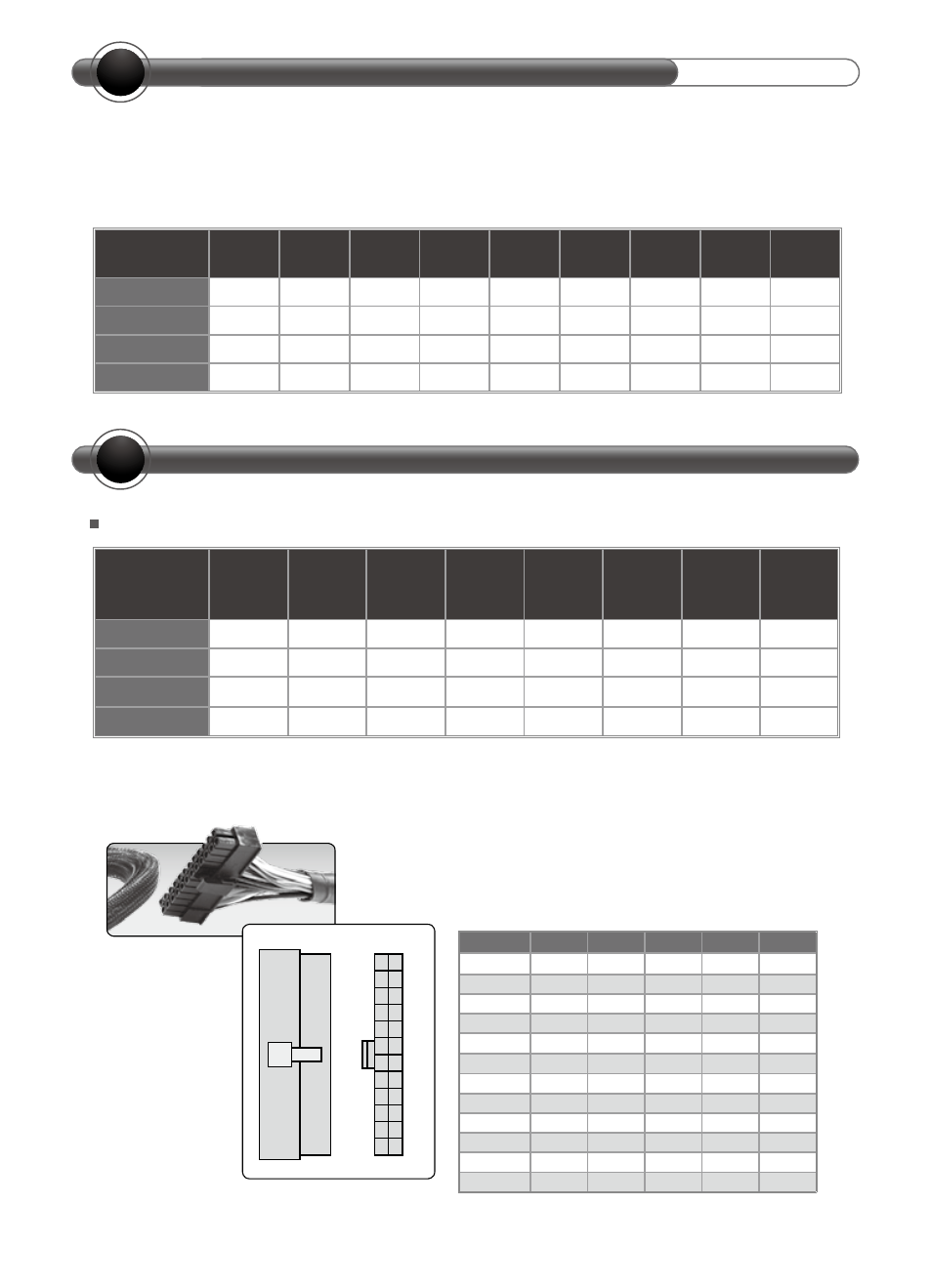

a. Conector de corriente principal (20+4 contactos)
Voltaje Color Color Voltaje
+3.3V Naranja 1 13 Naranja +3.3V
+3.3V Naranja 2 14 Azul +12V
COM Negro 3 15 Negro COM
+5V Rojo 4 16 Verde PS_ON#
COM Negro 5 17 Negro COM
+5V Rojo 6 18 Negro COM
COM Negro 7 19 Negro COM
PWR_ON Gris 8 20 N/C N/C
+5Vsb Púrpura 9 21 Rojo +5V
+12VDC Amarillo 10 22 Rojo +5V
+12VDC Amarillo 11 23 Rojo +5V
+3.3V Naranja 12 24 Negro COM
Soporta las nuevas placas base con sistema ATX 12V 2.2
24
23
22
21
20
19
18
17
16
15
14
13 12
11
10
9
8
7
6
5
4
3
2
1
Modelo /
Conjunto
Conector de
corriente
principal (20+4
contactos)
Conector de
CPU(4+4
contactos)
Conector
de CPU
(8 contactos)
Conector
de periféricos
(4 contactos)
Conector
SATA
(5 contactos)
Conector de
disqueteras
(4 contactos)
Conector
PCI-E (8
contactos)
Conector
PCI-E (6
contactos)
NRP-MC651 1 N/A 1 7 4 1 1 1
NRP-MC751 1 1 1 7 6 1 2 2
NRP-MC851 1 1 1 7 6 1 2 2
NRP-MC1021 1 1 1 7 6 1 2 2
