Organizador de cables modularizado:
Los usuarios pueden optimizar la organización de los cables en el chasis utilizando sólo
lo que necesitan. Esta característica aumenta el flujo de aire y reduce la temperatura
ambiental total dentro del chasis, mejorando también el aspecto y organización del
sistema.

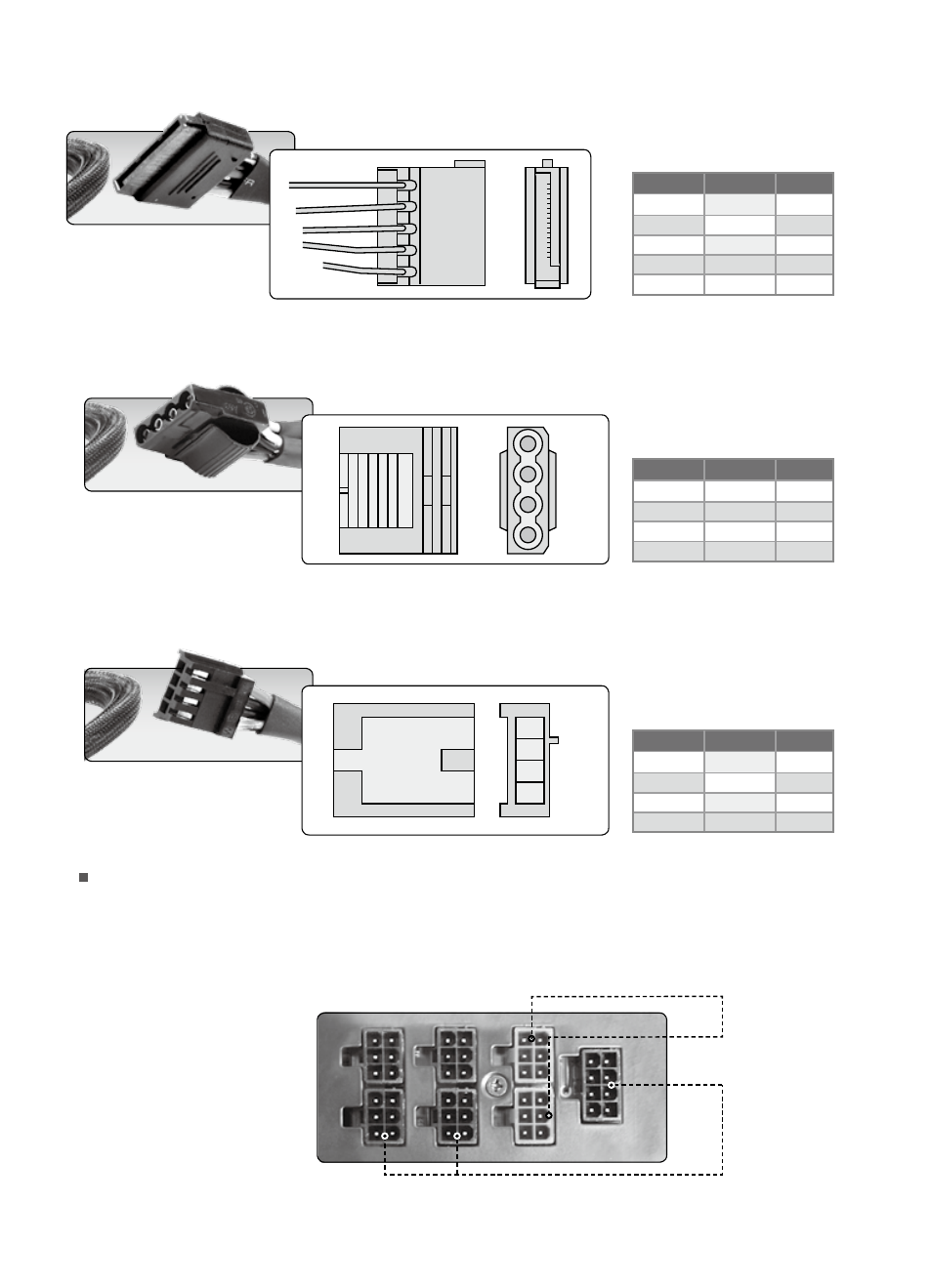

f. Conector SATA (5 contactos)
Soporta los dispositivos SATA alta velocidad de última generación
Color Señal Contacto
Amarillo +12VDC 1
Negro COM 2
Rojo +5VDC 3
Negro COM 4
Naranja +3.3VDC 5
g. Conector periférico (4 contactos)
soporta dispositivos IDE/SCSI (HDD/CD/DVD, etc.)
Color Señal Contacto
Amarillo +12VDC 1
Negro COM 2
Negro COM 3
Rojo +5VDC 4
1
4
h. Conector de disqueteras (4 contactos)
Soporta disqueteras y otros dispositivos adicionale
Color Señal Contacto
Rojo +5VDC 1
Negro COM 2
Negro COM 3
Amarillo +12VDC 4
1
4
Conector PCI-
Express
Conector SATA,
p e r i f é r i c o s y
disquetera
Zócalo incorporado y
diseño con organizador
de cables modularizado:
Conector SATA PCI-
Express, Conector
de periféricos y de
disquetera
