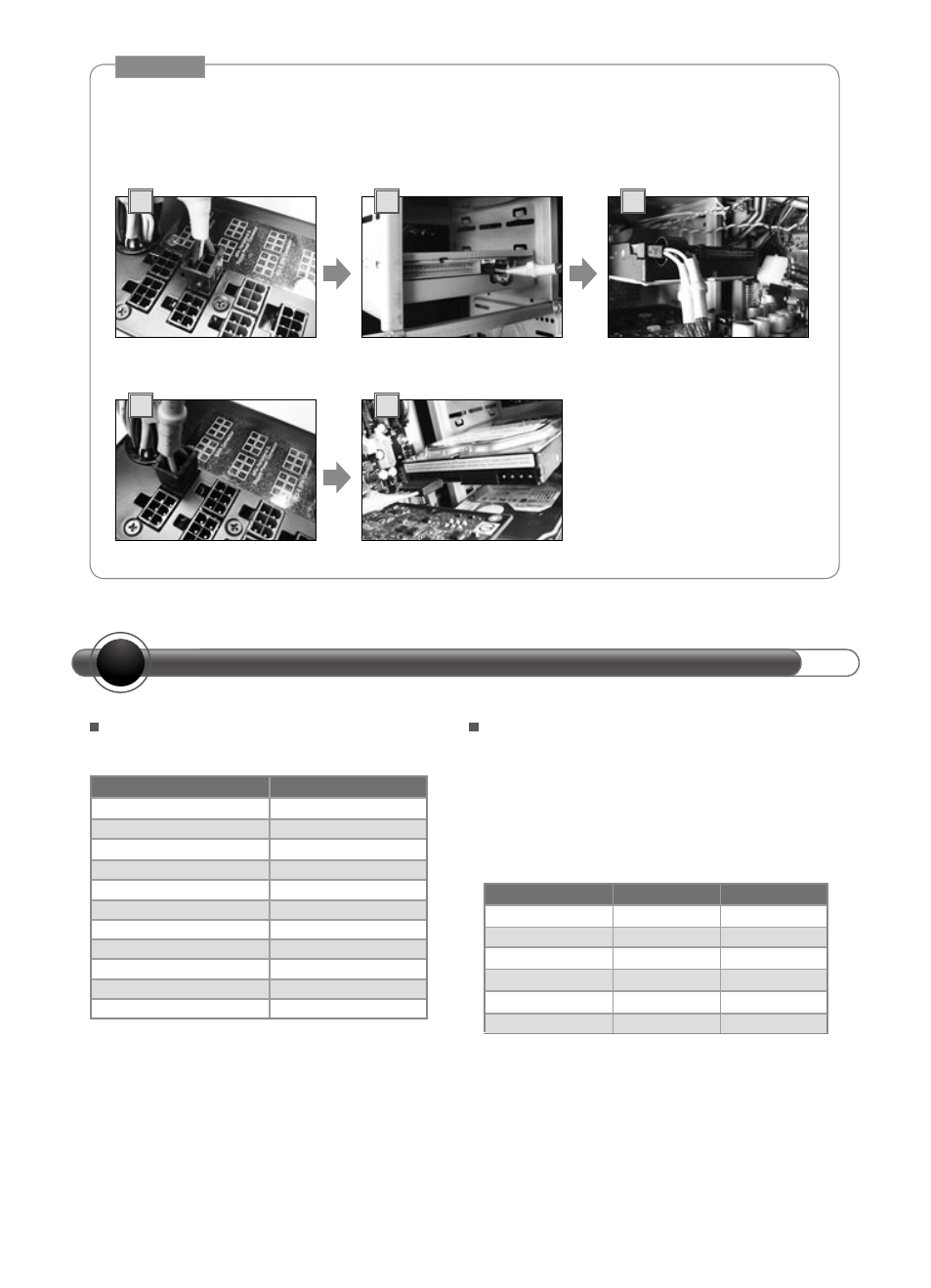

DISTRIBUCIÓN DE VÍAS DE +12V Y CONECTORES PCI-E
Distribución de vías de +12V Conectores PCI-E y
distribución de vías de +12V
P l e a s e c a r e f u l l y r e a d t h e t a b l e a n d
suggestions below when connecting the 6
pin/8 pin connectors to your graphic card(s),
especially when there are more than one PCI-E
sockets available on your card(s).
1 2 3
Conecte el conector de alimentación de 4 contactos en los dispositivos
periféricos como grabadora de DVD, disco duro, etc. Además, se puede
conectar el conector de alimentación de disquetera de 3 contactos para
conectar una unidad de disquete.
PASO 4
1 2
Si hay unidades de disco duro S-ATA, también hay conectores Serial ATA disponibles
NRP-MC
24 contactos + 12V 12V1
4+4 contactos + 12V 12V2
8 contactos + 12V 12V2, 12V3
Periféricos y disquetera 12V1
S-ATA 12V1
PCI-E modular de 6 contactos 12V3
PCI-E modular de 6 contactos 12V3
PCI-E modular de 6 contactos 12V4
PCI-E modular de 8 contactos 12V3
PCI-E modular de 8 contactos 12V4
PCI-E modular de 8 contactos 12V4
12V3 12V4
6 contactos X
6 contactos X
6 contactos X
8 contactos X
8 contactos X
8 contactos X
Tenga en cuenta que cuando intente conectar
más de un conector en una tarjeta gráfica,
se recomienda que elija los conectores de la
misma vía de +12V.
