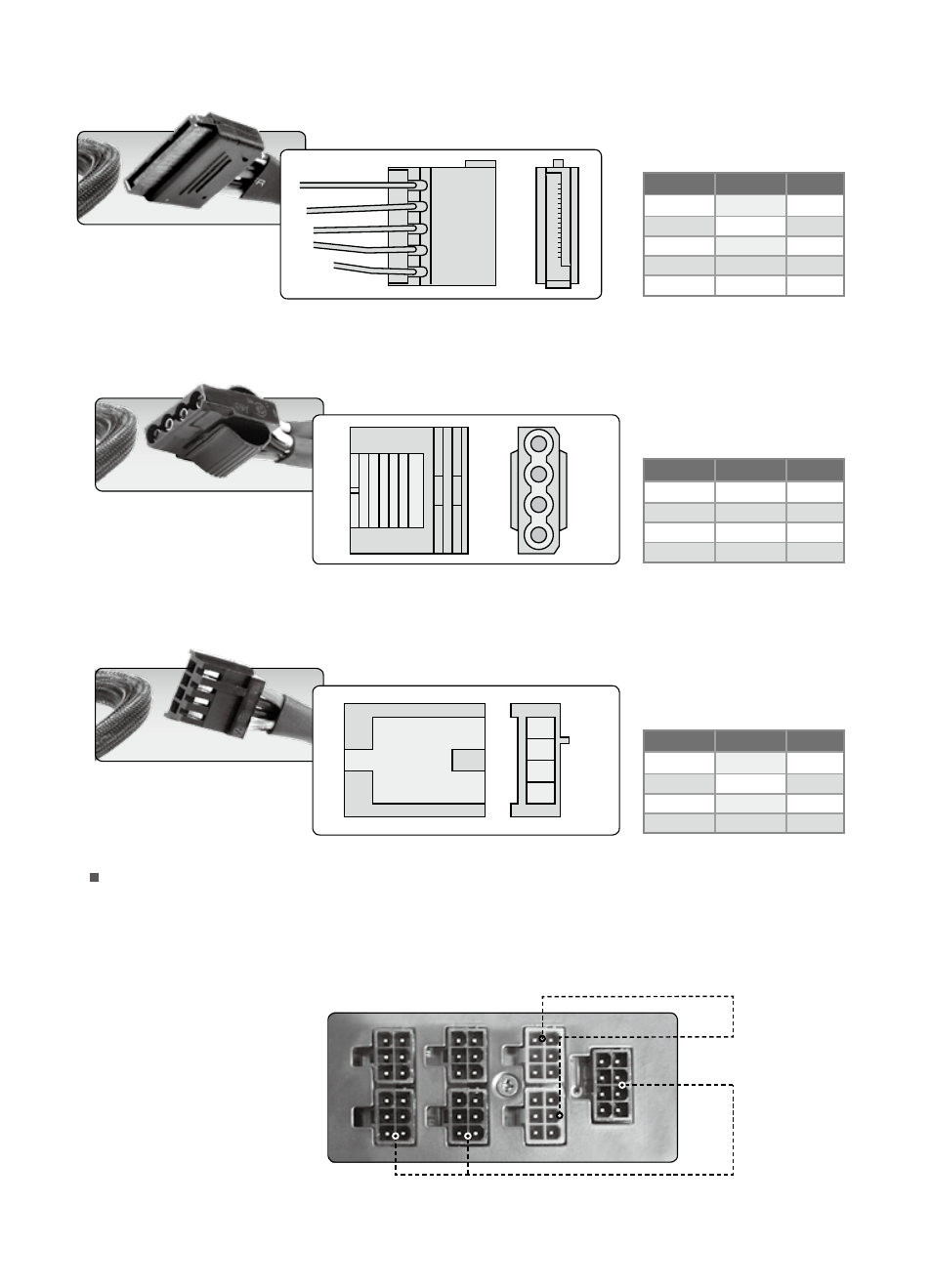

モジュール化ケーブル管理
必要なものだけを使い、シャーシ内のケーブル配置を最適化することができます。この機能に
より、通気性を改善するとともに、シャーシ内の温度を下げることができます。また、外観を
改善し、システムをすっきり見せることができます。
f.
SATAコネクタ (5ピン)
新世代の高速 SATA デバイスに対応しています。
カラー
シングル
ピン
イエロー
+12VDC
1
ブラック
COM
2
レッド
+5VDC
3
ブラック
COM
4
オレンジ
+3.3VDC
5
g.
周辺コネクタ (4ピン)
は IDE/SCSI (HDD/CD/DVD など) デバイスに対応しています。
カラー
シングル
ピン
イエロー
+12VDC
1
ブラック
COM
2
ブラック
COM
3
レッド
+5VDC
4
1
4
h.
フロッピーディスクコネクタ (4ピン)
フロッピーディスクおよびその他の追加デバイスに対応しています。
カラー
シングル
ピン
レッド
+5VDC
1
ブラック
COM
2
ブラック
COM
3
イエロー
+12VDC
4
1
4
PCI-Express
コネクタ
SATA、
周辺、フロッ
ピーコネクタ
内 蔵 ソ ケ ッ ト と モ ジ ュ
ー ル 化 ケ ー ブ ル 管 理 設
計: PCI-Express コネクタ
SATA、周辺コネクタ、
フロッピーコネクタ
