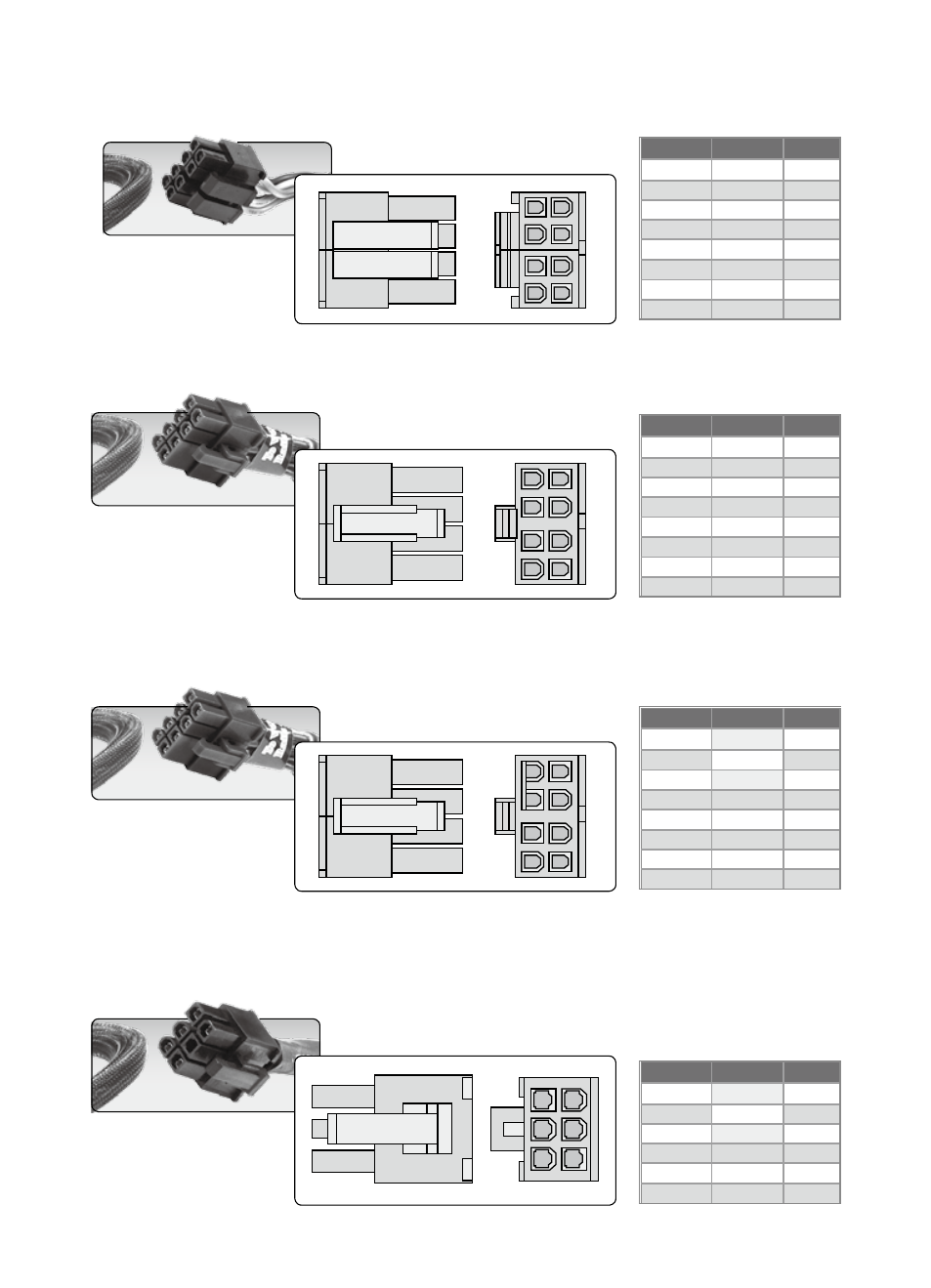

c. Conector de CPU (8 contactos)
Soporta las nuevas placas base de sistemas Core Quad de 8 contactos
Color Señal Contacto
Negro COM 1
Negro COM 2
Negro COM 3
Negro COM 4
Amarillo +12VDC 5
Amarillo +12VDC 6
Amarillo +12VDC 7
Amarillo +12VDC 8
5
6
7
8
4
3
2
1
d. Conector PCI-E (8 contactos)*
Soporta los zócalos de 8 contactos de la próxima generación en tarjetas gráficas de última generación
y puede soportar los zócalos existentes de 6 contactos conectando el conversor de 8 a 6 contactos.
Color Señal Contacto
Amarillo +12VDC 1
Amarillo +12VDC 2
Amarillo +12VDC 3
Negro TIERRA 4
Negro TIERRA 5
Negro TIERRA 6
Negro TIERRA 7
Negro TIERRA 8
4
3
2
1
5
6
7
8
e. Conector PCI-E (6 contactos)*
Soporta las tarjetas gráficas de última generación con zócalo de 6 contactos
Pueden conectarse dos conectores PCI-E de 6 y 8 contactos en la misma tarjeta gráfica si hay dos zócalos o ambos
zócalos de 8 contactos y de 6 contactos disponibles en la tarjeta. Consulte la sección 6.2 para más información.
Color Señal Contacto
Amarillo 12VDC 1
Amarillo 12VDC 2
Amarillo 12VDC 3
Negro COM 4
Negro COM 5
Negro COM 6
6 3
4 1
b. Conector de CPU (4+4 contactos)
Soporta sistemas CPU dual y simple combinando (8 contactos) o dividiendo (4 contactos X 2)
los conectores
Color Señal Contacto
Negro TIERRA 1
Negro TIERRA 2
Negro TIERRA 3
Negro TIERRA 4
Amarillo +12VDC 5
Amarillo +12VDC 6
Amarillo +12VDC 7
Amarillo +12VDC 8
5
6
7
8
4
3
2
1
