19 Sp

de presión, un sensor de fl ujo y una caja
de control. La única conexión de cable que
se necesita es para enchufar los dos cables
rojos de la caja de control a los dos cables
rojos del sensor de fl ujo (ver Figura 3).

PROTECCIÓN DEL MOTOR
Este motor tiene protección térmica
incorporada. La sobrecarga protege
el motor de quemarse por sobrecarga
de bajo voltaje, alto voltaje y otras
causas. El dispositivo es automático y
se reinicia una vez que la temperatura
haya bajado a un punto seguro. La
interrupción frecuente del dispositivo
indica problemas en el motor o en las
líneas de energía y debe atenderse
inmediatamente.

Nunca

examine,

haga cambios en

el cableado ni toque el motor antes de
desconectar el interruptor de suministro
eléctrico principal. El dispositivo
térmico puede haber abierto el circuito
eléctrico. El motor de la bomba debe
estar equipado con un interruptor de
desconexión con fusibles correctamente
colocados para proporcionar protección.
Consulte el código eléctrico nacional de
los Estados Unidos o el código local para
una protección por fusibles adecuada.

Funcionamiento

La unidad debe estar

llena de líquido antes

de funcionar. No haga funcionar en seco o

contra una salida cerrada. No bombee agua
sucia ni líquidos abrasivos. Hacerlo hará
que la bomba falle e invalidará la garantía.

VÁLVULAS
Las válvulas de aislamiento de entrada
y salida deben estar en la posición
totalmente abierta.
CEBADO
NOTA:
antes de iniciar la bomba es
absolutamente necesario que tanto la
bomba como la tubería de entrada
estén completamente llenas de agua.

INSTALACIONES PARA EL AUMENTO
DE LA PRESIÓN
El cebado es automático cuando la
bomba está conectada a una fuente de
presión como un hidrante o una toma
de agua industrial. (Vea la Figura 3).
1. Abra las válvulas o la boquilla en

los lados de la entrada y salida de la
bomba.

2. Abra el grifo que se encuentre más

cerca de la unidad de aumento de
la presión. Enchufe la bomba en la
salida. Cuando el fl ujo de agua del
grifo llega a un galón por minuto,
o más, la bomba se encienda
automáticamente. Mantenga el
grifo abierto aproximadamente
durante 30 segundos para liberar
el agua de la línea. Cuando se
cierre el grifo, la bomba continuará
funcionando hasta que la presión
llegue a 60 psi.

El

interruptor

de presión está

confi gurado de fábrica a 50 psi y no debe
ser cambiado.

3. Si instaló un manómetro en la

entrada de la bomba, debe haber una
lectura de un mínimo de 2 psi siempre
que la bomba esté funcionando. Esta
lectura asegura que existe un amplio
suministro de agua en la entrada de
la caja de la bomba.

4. El controlador, el sensor de fl ujo y

el interruptor de presión controlan
continuamente la presión y el fl ujo
de agua. El sistema automáticamente
apaga la unidad si la presión llega
de 50 a 53 psi. El paquete de control
también protege la unidad del
funcionamiento en seco apagándose
si el uso de agua baja a menos de
1 galón por minuto.

ROTACIÓN DEL MOTOR/LA BOMBA
1. El motor gira hacia la derecha

cuando está de frente al extremo
de la bomba y no puede invertirse.

PROCEDIMIENTO DE ENCENDIDO
Una vez completadas las instrucciones
anteriores, la unidad está lista para el
funcionamiento normal.
1. Durante las primeras horas de

funcionamiento, inspecciones la
bomba, la tubería y cualquier otro
equipo auxiliar usado en conexión
con la unidad para verifi car que
la unidad no presenta pérdidas,
vibración excesiva o ruidos inusuales.

2. La unidad de aumento de la

presión se encenderá y se apagará
automáticamente, según el uso
del agua.

Manuel de Instrucciones y Lista de Piezas

SBS50 Boost

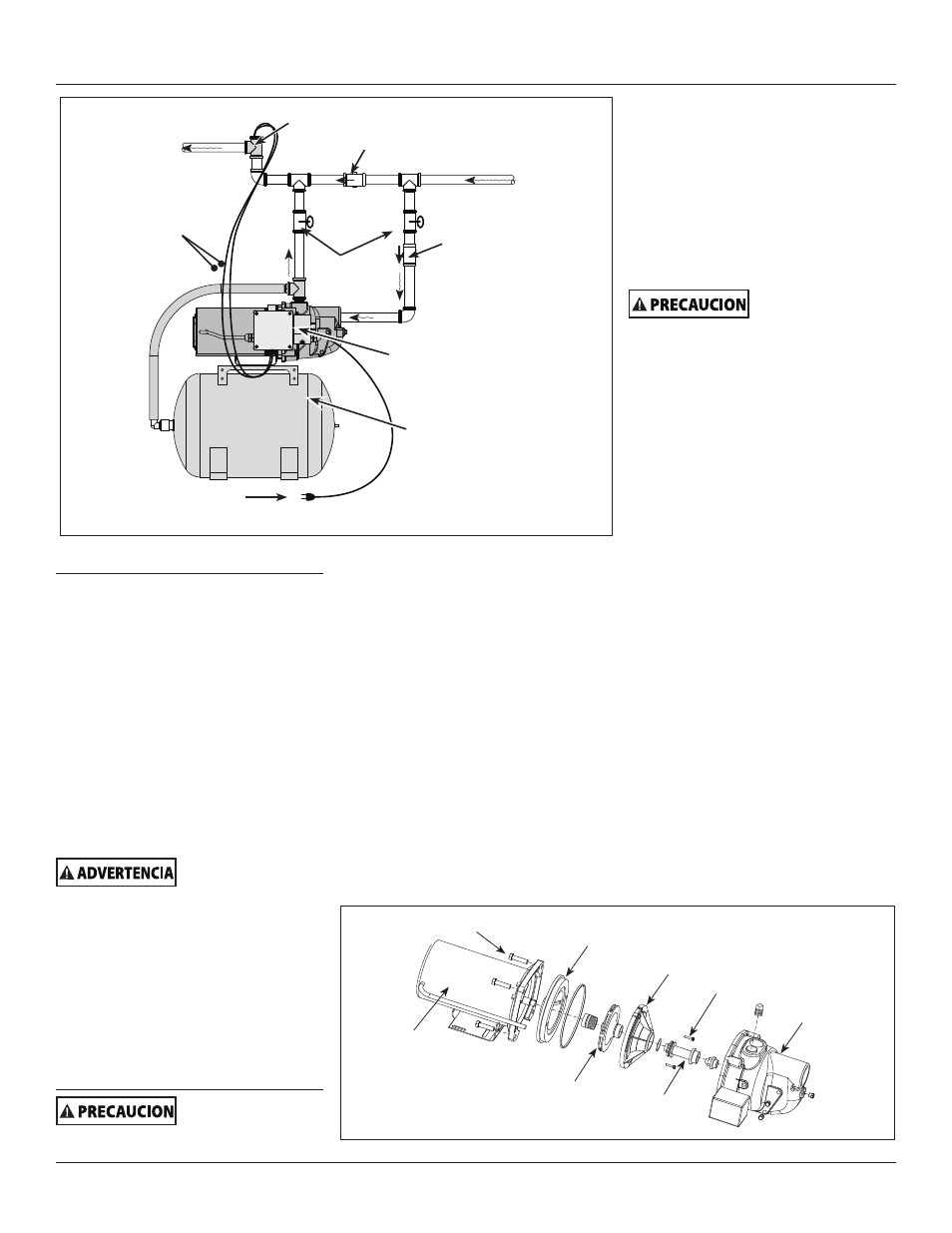

Figura 3 - Instalación típica

Figura 4 - Bomba Convertible para Pozos

Tornillos de Casquetes

Placa de Sellado

Difusor

Tornillos de Casquetes

Cubierta
en Espiral
(Voluta)

Motor

Impulsor

Venturi

Agua del
servicio
público

Interruptor
de fl ujo

Para realizar

servicio

Válvula de

aislamiento

Presostato

Tanque

Enchufe 120 V CA

Valvula de chequeo

Conexiones

de interruptor

de fl ujo

NOTA: las conexiones en
“T”, los codos y las válvulas
no están incluidas.

NOTA: oriente el interruptor de
fl ujo como se indica

Valvula de chequeo

Eléctricas
