12 Fr

Instructions d’Utilisation et Manuel de Pièces

SBS50 Boost

Entretien

Mettre

hors

tension et ensuite

dissiper toute la pression du système
avant d’essayer d’installer, de réparer,
de déplacer ou de procéder à l’entretien.
Verrouiller le sectionneur de courant
en position ouverte. Étiqueter le
sectionneur de courant pour éviter
toute mise sous tension imprévue.

Protéger la pompe du

gel pendant l’hiver.

DRAINER LA POMPE
Des ouvertures de drainage sont fournies
sur tous les modèles. Pour drainer la pompe:
1. Retirer le bouchon de vidange et

le bouchon de remplissage pour
ventiler le système.

RETIRER LE VIEUX JOINT
D’ÉTANCHÉITÉ DE L’ARBRE

Mettre le sectionneur

à la position « off »

(arrêt).

1. Ouvrir un robinet près du réservoir et

laisser toute l’eau sortir du réservoir.

2. Retirer les quatre vis d’assemblage

retenant le boîtier de la pompe
(volute) au moteur (fi gure 4).

3. Séparer le boîtier de la pompe (volute)

du moteur pour exposer le diffuseur et
la plaque de joint.

4. Retirer les deux vis d’assemblage et le

diffuseur de la plaque de joint pour
exposer l’impulseur.

5. Retirer les petit bouchon d’extrémité à

l’extrémité du moteur du côté opposé
de l’impulseur.

6. Avec un large tournevis ou une clé

ajustable, empêcher l’arbre de tourner
et retirer l’impulseur à la main (fi let
standard de main droite). S’assurer
de tenir la plaque de joint en retirant
l’impulseur de l’arbre.

7. Retirer la plaque de joint.
8. Sortir la section du joint de l’arbre

rotatif de l’impulseur (fi gure 5).

9. Pousser ou sortir et dégager le siège

de céramique de la plaque de joint
(fi gure 5).

10. Retirer les particules meubles du moyeu

d’impulseur et de la plaque de joint.

INSTALLER LE NOUVEAU JOINT
D’ÉTANCHÉITÉ DE L’ARBRE.

Avant de manipuler

les pièces du joint

de l’arbre, il faudrait se laver les mains.
La saleté ou la graisse peut endommager
le joint.

1.

Mouiller l’intérieur de la cavité du joint
sur la plaque et le godet de caoutchouc
enfermant le nouveau siège de
céramique avec de l’huile de cuisson.
Attention de ne pas égratigner la
surface de céramique du siège du joint
et pousser le siège enfermé dans le
caoutchouc dans la capacité du joint sur
la plaque du joint. Utiliser une rondelle
de carton pour protéger la surface
polie en poussant contre le siège de
céramique avec tout objet. S’assurer de
retirer la rondelle de carton.

2.

Glisser avec soin la plaque de joint sur
l’arbre. Ne pas déplacer la position du
joint dans la plaque de joint. La plaque
de joint doit être orientée durant

l’assemblage pour que les deux trous de
vis soient à l’horizontale à travers l’arbre
du moteur et les (4) goupilles de montage
à l’arrière de la plaque de joint s’alignent
avec les languettes du boîtier du moteur
(fi gure 6). Ceci devrait se faire pour
assurer un bon drainage et amorçage.

3. Placer en place la section du joint

de l’arbre rotatif en position sur
l’impulseur et enfoncer en place.
Attention de ne pas presser contre la
surface polie du joint.

4. Placer l’impulseur sur l’arbre et bien

resserrer (fi gure 7).

5.

Fixer le diffuseur à la plaque de joint
avec les deux vis d’assemblage. S’assurer
que les vis sont orientées à l’horizontale
selon la description de l’étape 2.

6. Placer avec soin le joint d’étanchéité

du boîtier de la pompe (volute) sur le
diffuseur sur la plaque de joint. Pour
toutes les applications de puits peu
profonds, il faut s’assurer que le joint
torique est propre et bien placé sur
le venturi. Nettoyer et positionner
permet d’obtenir une bonne
étanchéité à l’intérieur du diffuseur
assemblé.

7. Assembler le boîtier de la pompe

(volute) au moteur avec les quatre vis
d’assemblage. S’assurer que le joint
d’étanchéité du boîtier de la pompe
(volute) est placé correctement et
bien resserrer les vis.

REMARQUE : L’arbre doit tourner
librement et le chapeau d’extrémité
du moteur doit être bien fi xé avant
l’opération.

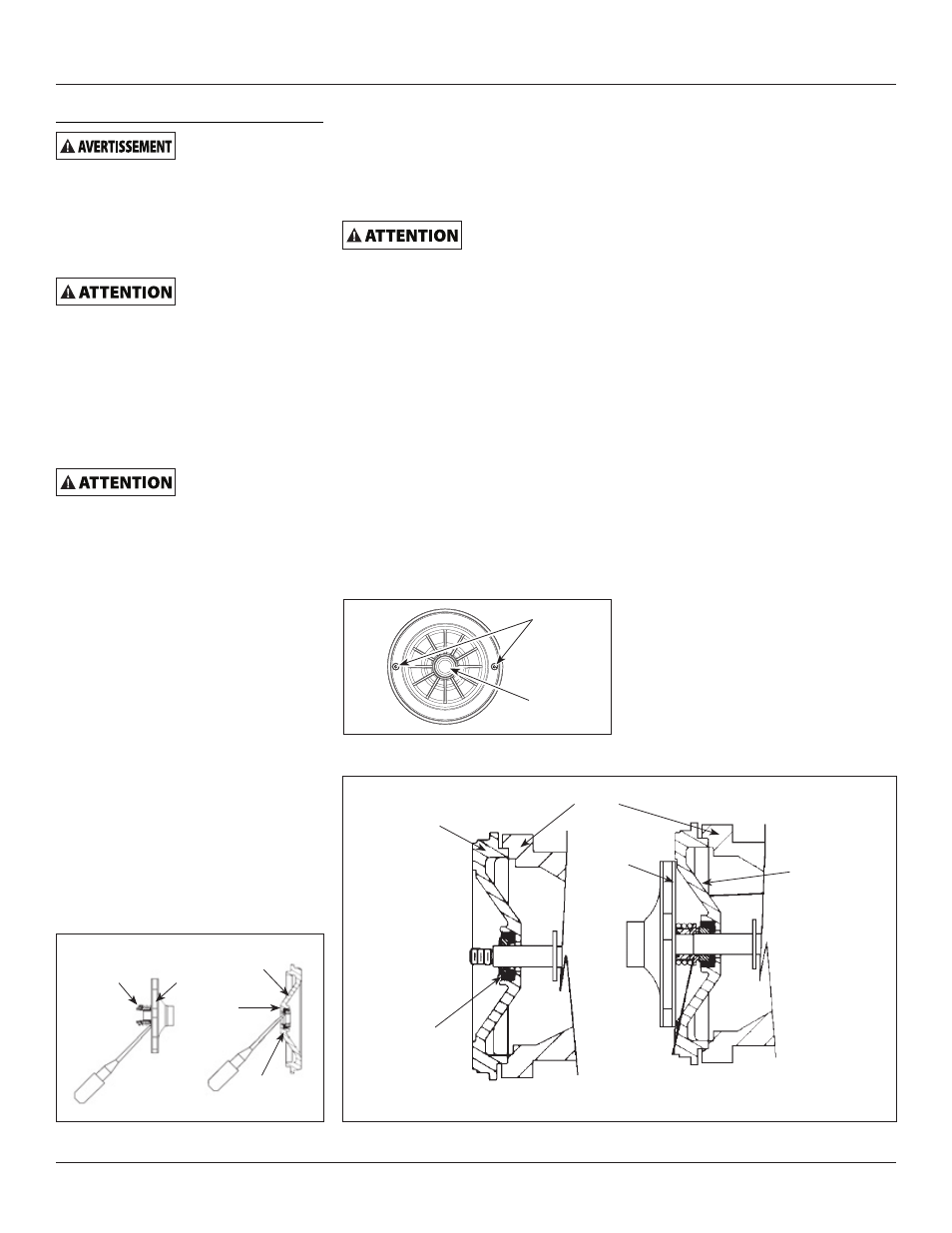

Figure 5 - Enlever le Joint d’Arbre

et le Siège Céramique

Plaque
d’Etanchéité

Bague de
Siége en
Caoutchouc

Siége
Céramique

Piéce de
Joint d’Arbre
Rotative

Turbine

Figure 6 - Replacement de Plaque

d’Etanchéité

Trous de
Vis

Arbre de
Moteur

Figure 7 - Arbre du Moteur

Plaque
d’Étanchéité

Plaque
d’Étanchéité

Siège de
Joint

Moteur

Turbine

La Face du Joint Doit

être Propre pour un

Joint Étanche
