SHARK TX/P pH, ORP, Conductivity, Flow Transmitter

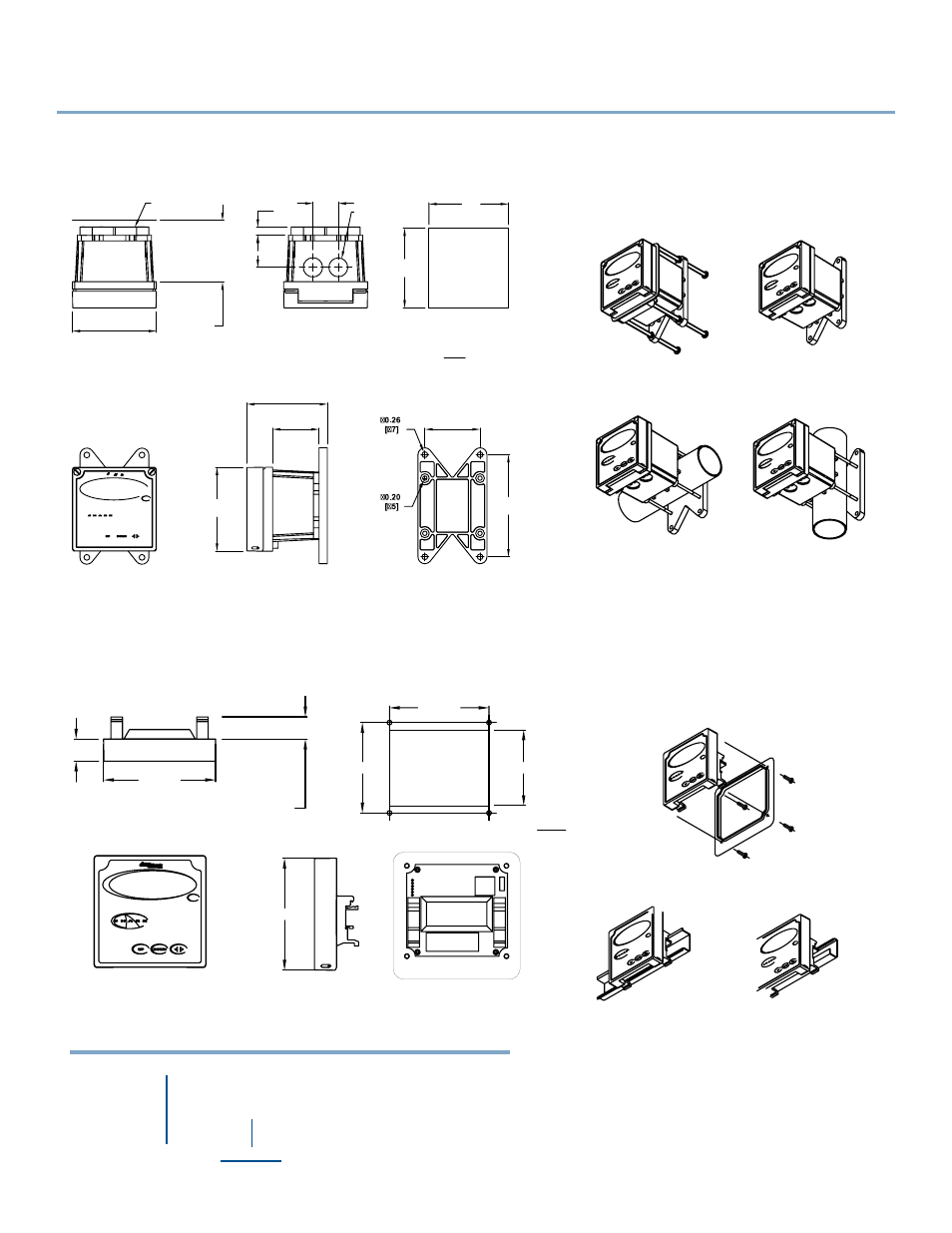

Dimensions and Mounting Configurations
www.WaterAnalytics.net
978-749-9949
888-749-9099
SHARK
Multi-parameter Controller / Analyzer
120
120 Vac, 50/60 Hz Power (standdard)
240
240 Vac, 50/60 Hz Power
SHARK -
Ordering Information
in
[mm]
1/2" CONDUIT HOLES
2 PLCS
3.60
[91]
3.80
[97]
2.10
[53]
3.65
[93]
4.63
[117]
2.50
[64]
4 PLCS
4 PLCS
MOUNTING
BRACKET
3.80
[97]
3.60
[91]
MINIMUM
INTERIOR
CLEARANCE
FOR PANEL
MOUNTING:
2.79
[71]
MOUNTING
BRACKET
PANEL CUTOUT
1.15
[29]
0.38
[10]
1.45 [37]
BOTTOM VIEW
TOP VIEW
FRONT VIEW
SIDE VIEW
TX
PANEL MOUNT
SURFACE MOUNT
TX
TX
HORIZONTAL
PIPE MOUNT
VERTICAL
PIPE MOUNT
TX
TX
TOP VIEW
FRONT VIEW
SIDE VIEW
REAR VIEW
PANEL CUTOUT
MINIMUM
INTERIOR
CLEARANCE
FOR PANEL
MOUNTING:
0.75
[19]
3.37 [86]
3.06 [78]
0.75 [19]
3.80 [97]
3.80 [97]
in
[mm]
2.56 [65]
TX
TS35 DIN RAIL MOUNT
TX
PANEL MOUNT
TX
TS32 DIN RAIL MOUNT
TX
SHARK-TX
Universal Mount, NEMA 4X Enclosure, 4-20 mA Loop + 24 VDC Power
Mounting Configurations
Mounting Configurations
SHARK-TX
Panel Mount and DIN Rail Mount, NEMA 4X Front Panel, 4-20 mA Loop + 24 VDC Power
