WATLOW Serie 988 Benutzerhandbuch
5.1
Betriebsmenüs, Kapitel 5
TL
W
WA
PROCESS
L1
L2
L3
L4
DEV
% OUT
DISPLAY
SERIES 988
MODE
AUTO
MAN
Die Betriebsmenüs
Drücken Sie im Grundmenü auf die Modustaste µ, um in die
Betriebsmenüs zu gelangen. Je nach Reglerkonfiguration erscheint
entweder die Sollwerteingabeaufforderung 2 [`SP2], die
Tauschsollwerteingabeaufforderung [IdSP] oder die Eingabeaufforderung
[OPEr] des Betriebsmenüs. Es gibt die folgenden drei Betriebsmenüs:
Systemmenü [`SYS], PID-A-Menü [PidA] und PID-B-Menü [Pidb]. Falls
die Eingabeaufforderungen [`SP2] oder [IdSP] erscheinen, blättern Sie
bitte mit der Modustaste µ weiter, bis die Eingabeaufforderung [OPEr]
des Betriebsmenüs erscheint. Nun können Sie mit den beiden Pfeiltasten
> < ein Menü auswählen und mit der Modustaste µ das gewählte
Menü durchblättern.
Es erscheinen nicht alle hier vorgestellten Eingabeaufforderungen in allen
Menüs. Die Eingabeaufforderungen hängen von der Reglerkonfiguration
und der Typennummer ab. Nachdem Sie ein Menü vollständig
durchgeblättert haben, kehrt der Regler zur Eingabeaufforderung [OPEr]
im Betriebsmenü zurück. Wählen Sie das nächste Menü mit Hilfe der
Pfeiltasten >< an, oder drücken Sie die Modustaste µ, wenn Sie
noch einmal durch das gleiche Menü blättern wollen. Wollen Sie innerhalb
eines Menüs rückwärts blättern, dann müssen Sie zunächst die
Modustaste µ und dann zusätzlich auf die Aufwärtspfeiltaste >
drücken. Verwenden Sie die beiden Pfeiltasten ><, um die
vorgegebenen Werte zu verändern.
Kapitel 5 Die Betriebsmenüs

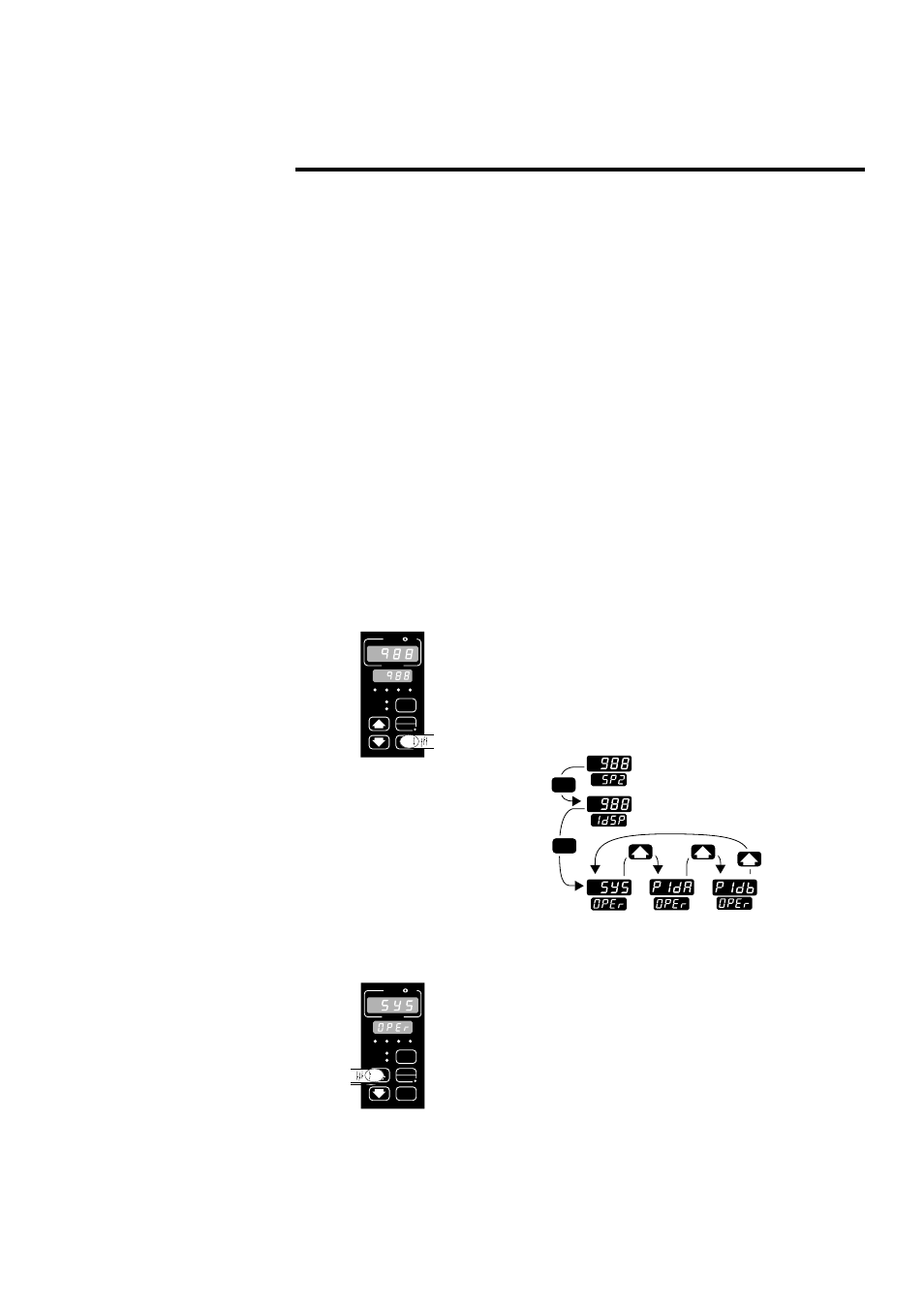

Abb. 5.1:
Das Betriebsmenü
Sollwert 2
MODE
MODE
Tauschsollwert
❶ Drücken Sie im Grundmenü die Modustaste µ,
um zur Eingabeaufforderung für den Sollwert 2
[`SP2], den Tauschsollwert [IdSP] oder des
Betriebsmenüs [OPEr] zu gelangen.
❷ Mit der Modustaste µ blättern Sie, bis die
Eingabeaufforderung des Betriebsmenüs [OPEr]
erscheint. Nun können Sie mit den beiden
Pfeiltasten >< ein Menü auswählen.
TL
W
WA
PROCESS
L1
L2
L3
L4
DEV
% OUT
DISPLAY
SERIES 988
MODE
AUTO
MAN
HINWEIS:
Wenn Sie die
Anzeigetaste
¥
drücken, gelangen Sie
aus jedem Menü in
das Grundmenü
zurück.
