Verdrahtung ausgang 4, Logikausgang, Wechselstromausgänge – Watlow Series 988 User Manual

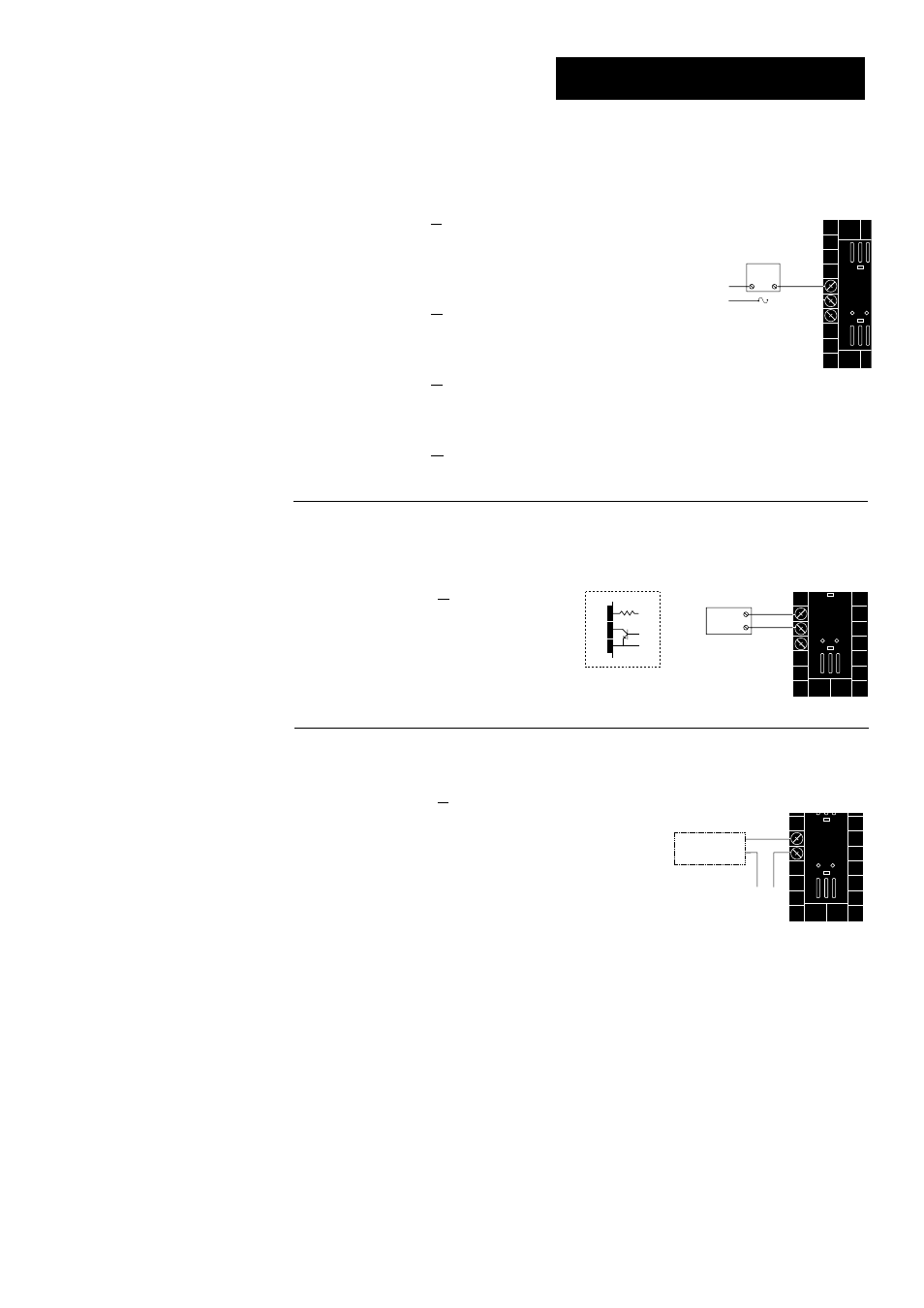

Page 24: Spannungsversorger für externe bauteile, 98 _ _ - _ _ _ _ - _ c, Abb. 2.15a, 98 _ _ - _ _ _ _ - _ b, 98 _ _ - _ _ _ _ - _ d, 98 _ _ - _ _ _ _ - _ e, 98 _ _ - _ _ _ _ - _ k
Installation und Verdrahtung, Kapitel 2
WATLOW Serie 988 Benutzerhandbuch
2.15
Abb. 2.15b: —
Logikausgang
98 _ _ - _ _ _ _ - _ C _ _
Mindestbelastungswiderstand: 500
Ω
Abb. 2.15a: —
Wechselstromausgänge
Halbleiterrelais mit Filter
98 _ _ - _ _ _ _ - _ B _ _
0,5 A, minimale Impedanz im AUS-Zustand: 20 k
Ω
Elektromechanisches Relais mit Filter
(nur an NO- und COM-Kontakten)
98 _ _ - _ _ _ _ - _ D _ _ _
Typ C, 5 A, minimale Impedanz im AUS-Zustand: 20 k
Ω
Elektromechanisches Relais ohne Filter
98 _ _ - _ _ _ _ - _ E _ _ _
Typ C, 5 A, Impedanz im AUS-Zustand: 31 M
Ω
Halbleiterrelais ohne Filter
98 _ _ - _ _ _ _ - _ K _ _ _
0,5 A, Impedanz im AUS-Zustand: 31 M
Ω
Externe
Last
COM
L1
L2
Sicherung
NO
(Schließer
) 5
6
NC (Öffner)
(7 nur für D- und E-Ausgänge)
7
5
Externe
Last
6
+
7
-
COM
Abb. 2.15c: —
Spannungsversorger für externe Bauteile
98 _ _ - _ _ _ _ - _ T _ _
5
6
+
-
+V
-V
Signalformer
Eingang
1 oder 2
+
-
4-20 mA
HINWEIS:
Die galvanische
Trennung wird
unwirksam, wenn der
Spannungsversorger
für externe Bauteile als
Spannungsversorgung
für einen Signalformer
an Eingang 1 oder
Eingang 2 genutzt
wird.
HINWEIS:
Informationen zu den DIP-
Schaltern finden Sie in
Kapitel 1.
HINWEIS:
Die folgenden fünf
Schritte garantieren
Ihnen eine erfolgreiche
Installation:
• Überprüfung der
Typennummer und
Softwareauswahl
(s. Anhang)
• Einstellen der
DIP-Schalter
(s. Kapitel 1)
• Meßfühlerkonfiguration
(s. Kapitel 2 und Anhang)
• Meßfühlerinstallation
(s. Kapitel 2)
•Verdrahtung
(s. Kapitel 2)
+
Interne Schaltung
5
6
7
790
Ω
19 bis 32 V (Gleichstrom)
Verdrahtung Ausgang 4
