Set-up-Menüs, Kapitel 4 WATLOW Serie 988 Benutzerhandbuch 4.1
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT DISPLAY
SERIES 988
MODE
AUTO
MAN
Die Set-up-Menüs
Um in die Set-Up-Menüs zu gelangen, müssen Sie im Grundmenü gle-
ichzeitig beide Pfeiltasten >< drei Sekunden lang drücken. Dann
erscheint die Eingabeaufforderung [`SEt] des Set-up-Menüs im unteren
Anzeigefeld und die Eingabeaufforderung [InPt] des Eingangsmenüs im
oberen Anzeigefeld. Es gibt 4 Set-up-Menüs: Eingangsmenü [InPt],
Ausgangsmenü [OtPt], Globalmenü [gLbL] und Kommunikationsmenü
[COM]. Wählen Sie mit der Pfeilaufwärts > bzw. Pfeilabwärtstaste <
ein Menü aus, und blättern Sie mit der Modustate µdurch das aus-
gewählte Menü. Das Kommunikationsmenü erscheint nur bei Reglern, die
mit einer Schnittstelle ausgestattet sind.
Es erscheinen nicht alle hier vorgestellten Eingabeaufforderungen in allen
Menüs. Die Eingabeaufforderungen hängen von der Reglerkonfiguration und
der Typennummer ab. Nachdem Sie ein Menü vollständig durchgeblättert
haben, kehrt der Regler zur Eingabeaufforderung [`SEt] des Set-up- Menüs
zurück. Wählen Sie das nächste Menü mit Hilfe der Pfeiltasten >< an,
oder drücken Sie die Modustaste µ, wenn Sie noch einmal durch das gle-
iche Menü blättern wollen. Wollen Sie innerhalb eines Menüs rückwärts blät-
tern, dann müssen Sie zunächst die Modustaste µ und dann zusätzlich
auf die Aufwärtspfeiltaste > drücken. Verwenden Sie die beiden Pfeiltasten
><, um die vorgegebenen Werte zu verändern.
Im Anhang finden Sie Angaben zu den Regelungsoptionen der verschiedenen
Regler.
Kapitel 4 Die Set-up-Menüs

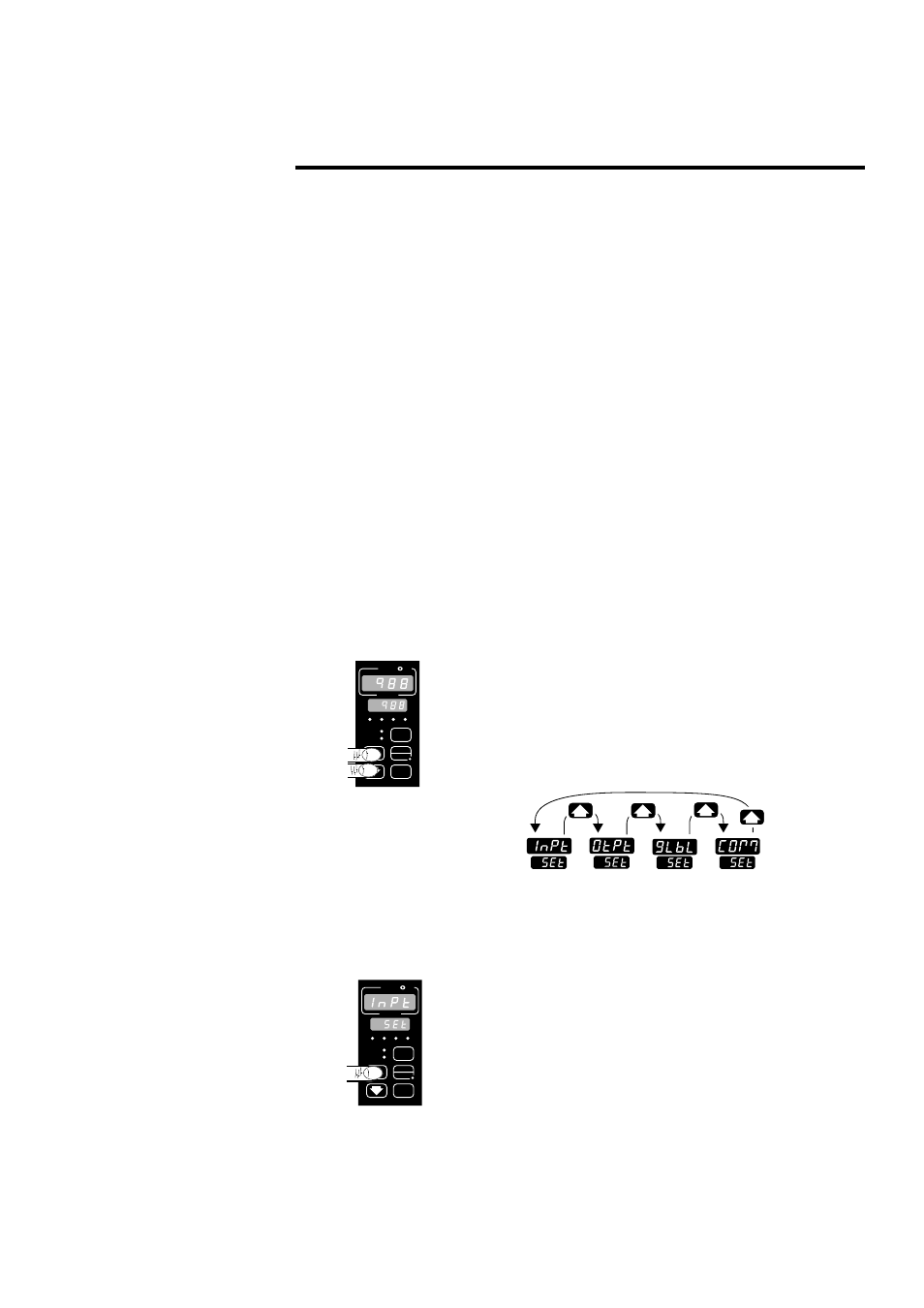

Abb. 4.1:
Die Set-up-Menüs
Eingangsmenü
s. S. 4.2
Ausgangsmenü
s. S. 4.18
Globalmenü
s. S. 4.34
Kommunikationsmenü
s. S. 4.44
❶ Drücken Sie im Grundmenü die beiden Pfeiltasten
> < gleichzeitig für 3 Sekunden, gelangen Sie in
die Set-up-Menüs.
❷ Mit der Aufwärtspfeiltaste > wählen Sie eines der
Set-up-Menüs aus.
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT DISPLAY
SERIES 988
MODE
AUTO
MAN
HINWEIS:
Über die DIP-Schalter
können Sie den Zugriff
auf die Set-up-Menüs
sperren. S. Kapitel 1.
HINWEIS:
Wenn Sie die
Anzeigetaste
¥
drücken, gelangen Sie
aus jedem Menü in
das Grundmenü
zurück.
