Hardware, Kapitel 1 WATLOW Serie 988 Benutzerhandbuch 1.1
Kapitel 1 Die Hardware
DIP-Schalter und ihre Funktionen
Die Regler der Watlow-Serie 988 verfügen je nach Modell über bis zu 6
DIP-Schalter (Dual-in-line-Schalter), die es dem Anwender ermöglichen,
den Regler auf verschiedene Eingangsmeßfühler zu konfigurieren,
Spannung an externe Signalformer zu liefern, oder den Zugriff auf
bestimmte Funktionen über das Bedienfeld zu sperren.
Einstellung der DIP-Schalter
• Hierzu müssen Sie zunächst den Regler aus seinem Gehäuse nehmen.
Die Haltezapfen befinden sich entweder an den beiden Seiten der
Stirnabdeckung oder an der Ober- und Unterseite der Stirnabdeckung.
Drücken Sie zunächst auf die Haltezapfen an einer Seite, bis sich diese
Haltezapfen lösen. Lösen Sie danach die beiden Haltezapfen auf der
gegenüberliegenden Seite der Stirnabdeckung. Nun können Sie den
Regler vorsichtig durch Hin- und Herbewegen der Stirnabdeckung
herausziehen.
• Die Abbildungen auf den nächsten Seiten helfen Ihnen, die DIP-
Schalter zu finden und einzustellen
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT
DISPLAY
SERIES 988
MODE
AUTO
MAN
Haltezapfen Haltezapfen
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT
MODE
SERIES 989
DSPY
AUTO
MAN
Haltezapfen
Haltezapfen

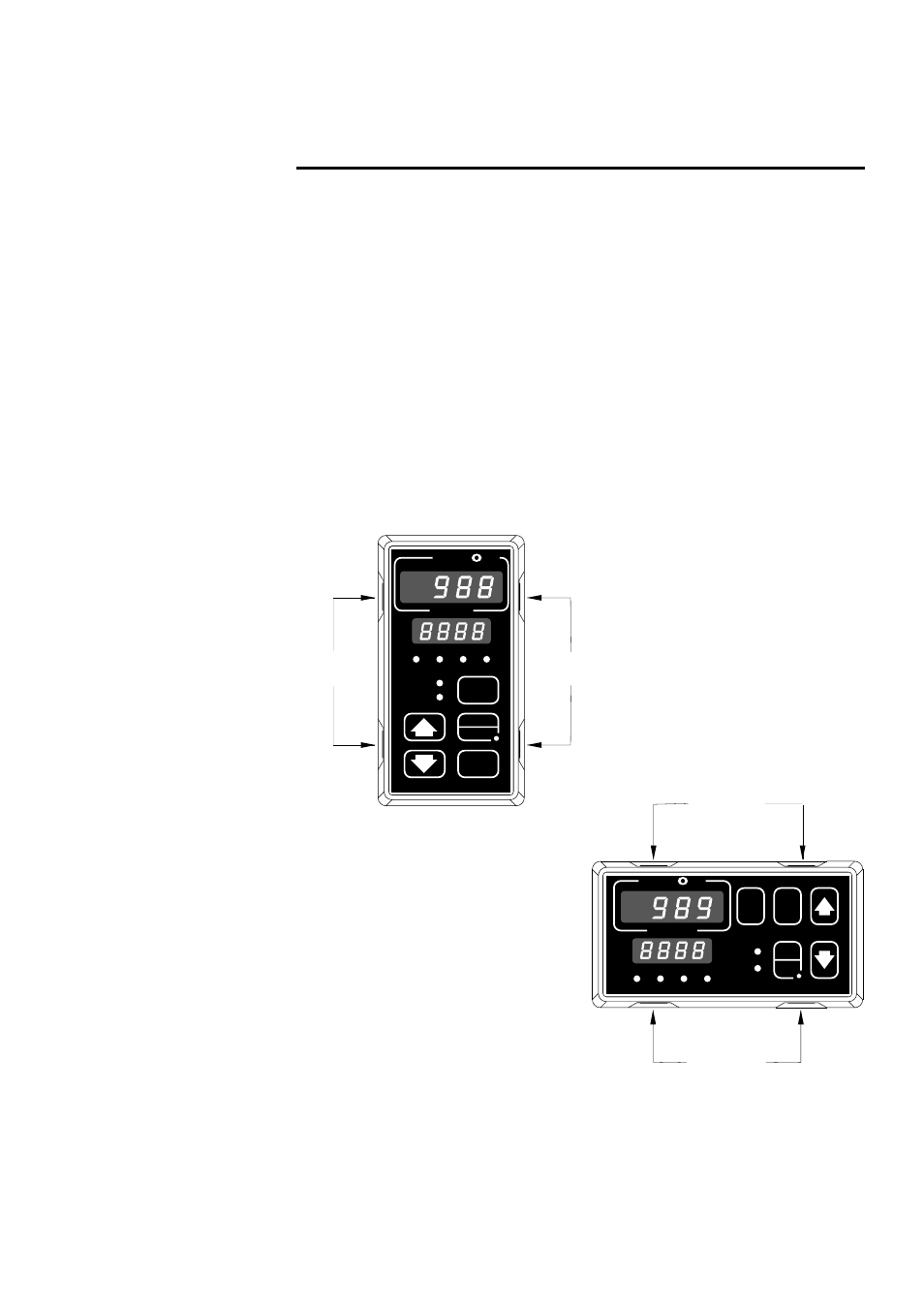

Abb. 1.1:
Drücken Sie die
Haltezapfen, um das
Reglergehäuse zu
entfernen.
