4.4 WATLOW Serie 988 Benutzerhandbuch Set-up-Menüs, Kapitel 4
[`In1]
Eingang 1:
Fortsetzung
Wenn Voreinstellung
↓ ↓

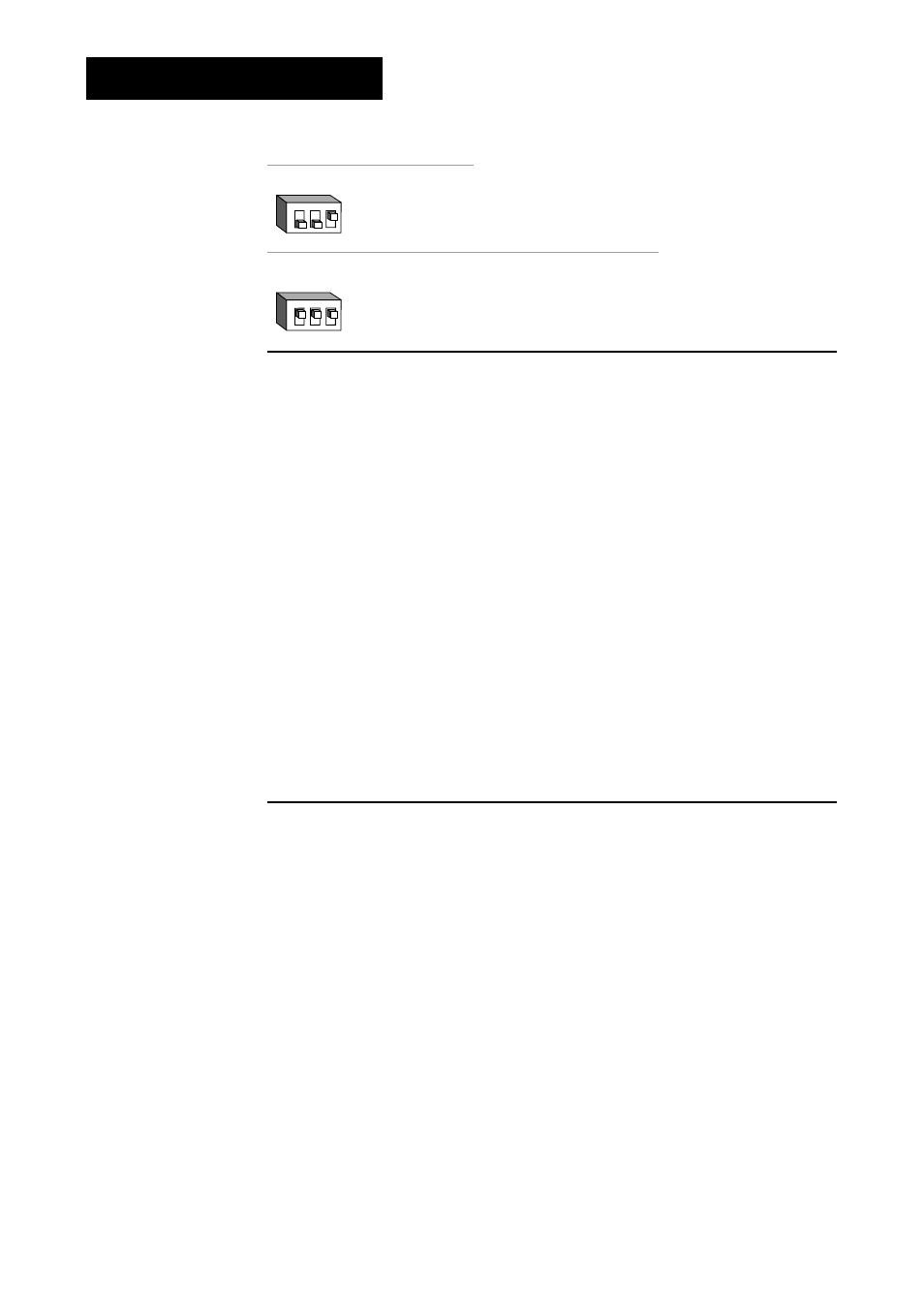

DIP-Schalter
Eingang 1
Pt 100 Pt 100 (0,1°)
[`rtd] [`r†d]
[`In1] [`In1]
Pt 100
DIP-Schalter
Eingang 1 4-20mA 0-20mA 0-5V Î 1-5V Î 0-10 V (Gleichstrom)
[4-20] [0-20] [`0-5] [`1-5] [0-10]
[`In1] [`In1] [`In1] [`In1] [`In1]
Analogeingang
Dezimalstelle 1
Legen Sie die Dezimalstelle der Werte für Analogeingang 1 fest. Über
diese Eingabeaufforderung und die Eingabeaufforderungen „obere und
untere Einstellbereichsgrenze“ können Sie die Maßeinheiten für Eingang 1
definieren und festlegen.
Alle Eingabeaufforderungen mit Maßeinheiten, die sich auf Eingang 1
beziehen, werden mit der gewählten Dezimalstelle angezeigt wie z.B. die
Proportionalbänder, Alarm- und Prozeßsollwerte, Kalibrierungsausgleiche,
Totzonen und Einstellbereichsgrenzen.
Die Eingabeaufforderung [dEC1] erscheint nur, wenn Sie Eingang 1
[`In1] als Analogeingang oder als Thermoelementeingang mit 0-50 mV
definiert haben.
Voreinstellung
↓
[```)] [``)0] [`)00] [)000]
[deC1] [deC1] [deC1] [deC1]
O
N
↑
1 2 3
O
N
↑
1 2 3
[deC1]
Set-up: Eingangsmenü
