Installation
2.2 WATLOW Serie 988 Benutzerhandbuch Installation und Verdrahtung, Kapitel 2
Installation der Regler der Serie 988
Zur Installation und Montage muß die Montagetafel von der Rückseite her
zugänglich sein.
1. Fertigen Sie einen Montagetafelausschnitt an.
2. Nehmen Sie dann den Regler aus seinem Gehäuse. Die Haltezapfen
befinden sich entweder an den beiden Seiten der Stirnabdeckung oder
an der Ober- und Unterseite der Stirnabdeckung. Drücken Sie
zunächst auf die Haltezapfen an einer Seite, bis sich diese Haltezapfen
lösen. Lösen Sie danach die beiden Haltezapfen auf der
gegenüberliegenden Seite der Stirnabdeckung. Nun können Sie den
Regler vorsichtig durch Hin- und Herbewegen der Stirnabdeckung
herausziehen.
3. Schieben Sie das Gehäuse in den Montagetafelausschnitt und achten
Sie darauf, daß die Dichtung zwischen der Montagetafel und der
Stirnabdeckung einen sauberen Sitz einnimmt. Schieben Sie nun den
Montagekragen von hinten auf den Regler und sichern diesen durch
die mitgelieferten Haltpratzen.
Montagetafel Verstellbare
Halterung
Stirnabdeckung
Außendichtung
Montagekragen
Haltezapfen
Ansicht: oben und unten
(986 und 988) oder
seitlich (987 und 989)
Montageschlitze
Ansicht: seitlich (986 und 988)
oder oben und unten (987 und 989)
HINWEIS:
Das Entfernen des
Gehäuses erleichtert
die Montage.

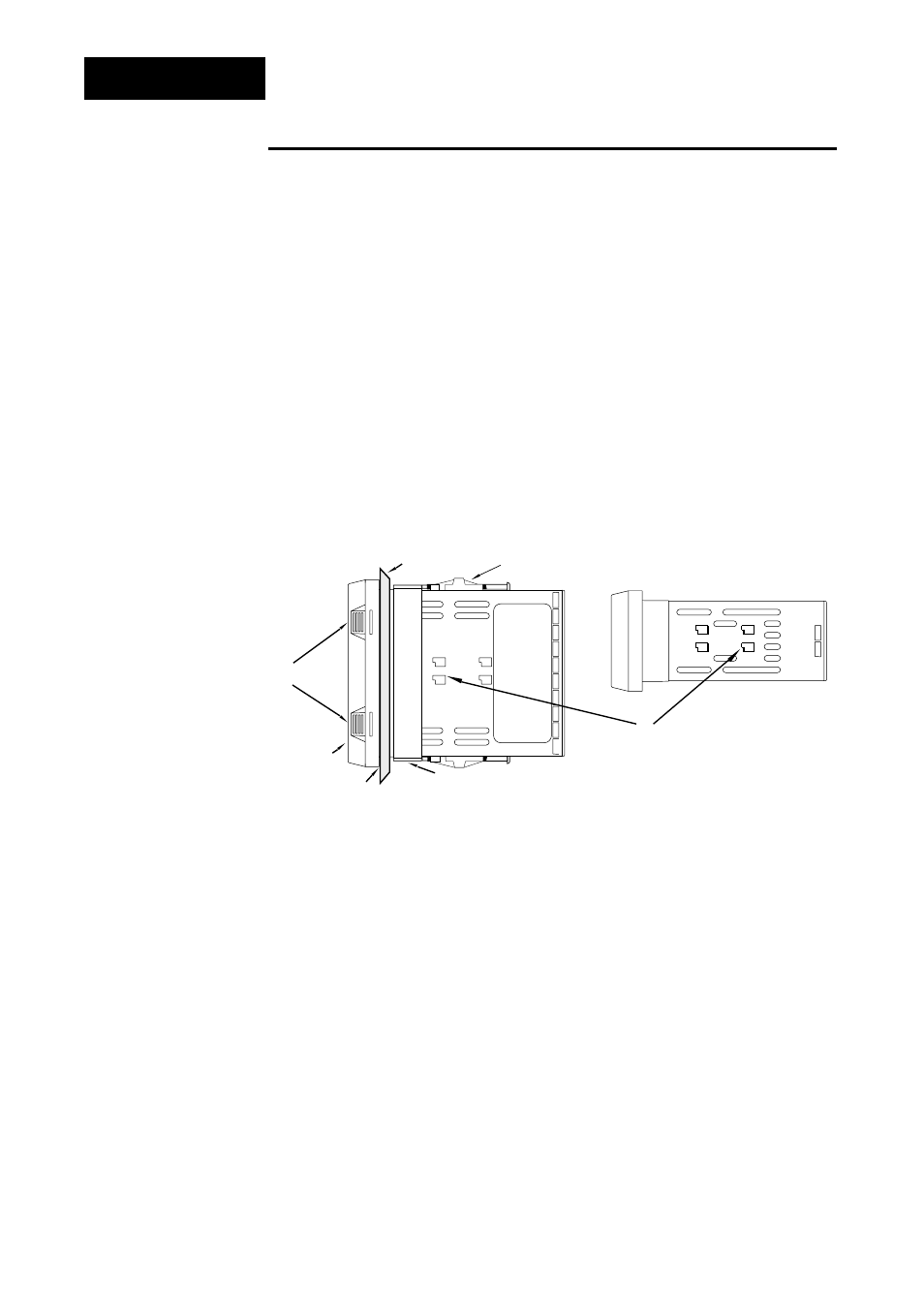

Abb. 2.2:
Ansicht von der Seite
und von oben
