WATLOW Serie 988 Benutzerhandbuch 7.1 Optimierung, manueller Betrieb, Alarm- und Fehlermeldungen, Kapitel 7
Selbstoptimierung (Heiz- und/oder Kühlfunktion)
Die Regler der Serie 988 haben eine Selbstoptimierungsfunktion für die
PID-Parameter, um sich an die Eigenheiten Ihres thermischen Systems
anzupassen.
Regler mit Standardsoftware (98_A-____-____) verfügen über einen PID-
Parametersatz. Regler mit Softwareerweiterung (98_B-____-____) verfügen
über zwei PID-Parametersätze (PID-A und PID-B), wenn Sie die
Eingabeaufforderung [AL90] im Globalmenü auf [Pid2] setzen. Die PID-
Parametersätze können nur nacheinander - nicht gleichzeitig - optimiert
werden.
Überprüfen Sie, ob die Eingabeaufforderung [AtSP] im Globalmenü
korrekt eingestellt ist, bevor Sie die Selbstoptimierung starten. Über diese
Eingabeaufforderung haben Sie die Möglichkeit, einen
Optimierungssollwert als Prozentwert des aktuellen Regelungssollwertes
auszuwählen. In Kapitel 4 finden Sie weitere Informationen zu dieser
Eingabeaufforderung. In der Abbildung unten wurden die voreingestellten
Werte für die Selbstoptimierung , d.h. 90 %, verwendet.
Sobald die Selbstoptimierung begonnen hat, wird das Proportionalband
von Ausgang 1 und 2 auf 0 gesetzt und der Regler schaltet in einen Ein-/
Aus-Modus mit dem durch [AtSP] festgelegten Sollwertprozentwert um.
Der angezeigte Sollwert bleibt unverändert.
200 °
Temperatur
Sollwert
100 °
Istwert
180 °
Beginn der
Selbstoptimierung
Ende der
Selbstoptimierung
90 % des
Sollwertes
( [AtSP] voreingestellter Wert)
Selbstoptimierung bei einem Sollwert von 200
°
C
Zeit

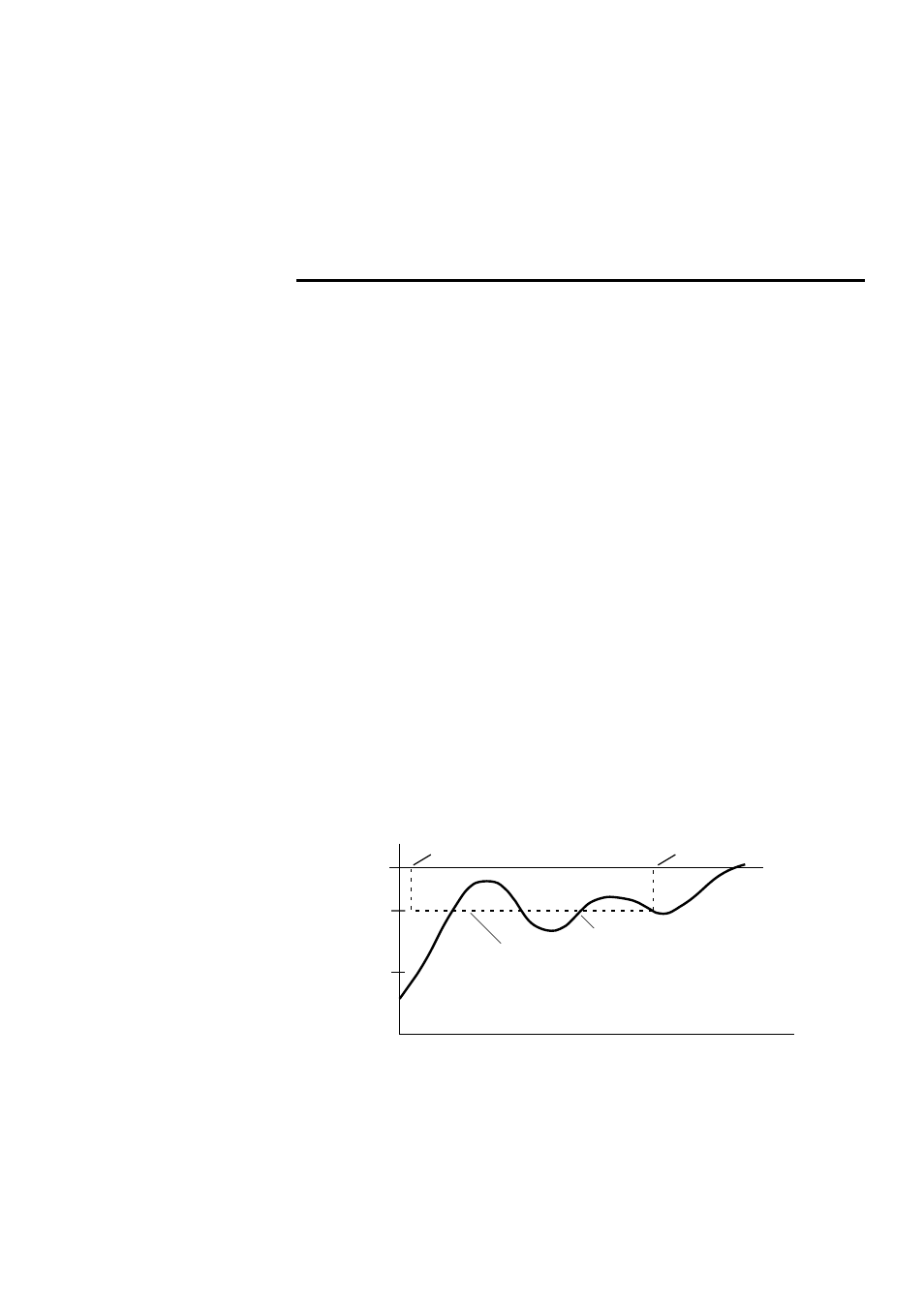

Abb. 7.1:
Selbstoptimierungsbeispiel
