2.4

WATLOW Serie 988 Benutzerhandbuch

Installation und Verdrahtung, Kapitel 2

Verdrahtung der Regler der Serie 988

Die Verdrahtung hängt von der Typennummer und der Einstellung der
DIP-Schalter ab. Bitte vergleichen Sie die Typennummer, die Sie auf beiden
Seiten des Reglers aufgeklebt finden mit den Nummern hier und mit der
Typenliste im Anhang dieses Handbuches.

Galvanische Trennung der Ein- und Ausgänge

In der Serie 988 wird eine galvanische Trennung zwischen den
Analogeingängen und den Regelausgängen/Digitaleingängen eingesetzt.
Diese Art der Isolierung bildet eine 500-V-starke Wechselstrombarriere, die
die Entstehung von Erdschleifen verhindert z.B. bei der Verwendung von
geerdeten Meßfühlern und/oder Peripheriegeräten.

Die galvanische Trennung wird aufgehoben, wenn:
• Die Analogeingänge 1 und 2 zu einer Gruppe zusammengefaßt werden.
• Die Ausgänge 1 bis 4 und der Standardereigniseingang zu einer Gruppe

zusammengefaßt werden. Wird Ausgang 4 als Kommunikationsausgang
konfiguriert, trifft dies nicht für Ausgang 4 zu.

• Der digitale Kommunikationsausgang 4 ist von den beiden oben

genannten Gruppen getrennt.

Netzanschluß

Nennspannung: 100 bis 240 V

Gleich-/Wechselstrom,

(Betriebsspannung: 85 bis 264 V)

Gerätausführung vertikal

98 8 _ - _ _ _ _ - _ _ _ _

Gerätausführung horizontal

98 9 _ - _ _ _ _ - _ _ _ _

Nennspannung: 24 bis 28 V

Gleich-/Wechselstrom,

(Betriebsspannung: 20 bis 30 V)

Gerätausführung vertikal

98 6 _ - _ _ _ _ - _ _ _ _

Gerätausführung horizontal

98 7 _ - _ _ _ _ - _ _ _ _

Verdrahtung

Sicherung

22

21

Erde

11

L2

(N)

L1

(Phase)

+

-

WARNUNG:

Bitte halten Sie sich
an die gültigen
Sicherheits-
vorkehrungen, wenn
Sie dieses Gerät an
eine Spannungsquelle,
elektrische Meßfühler
oder Peripheriegeräte
anschließen, um
Sach- oder
Personenschäden zu
vermeiden.

HINWEIS:

Die galvanische
Trennung wird
unwirksam, wenn der
Spannungsversorger
für externe Bauteile
zur Spannungs-
versorgung eines
Signalformers an
Eingang 1 oder
Eingang 2 genutzt
wird.

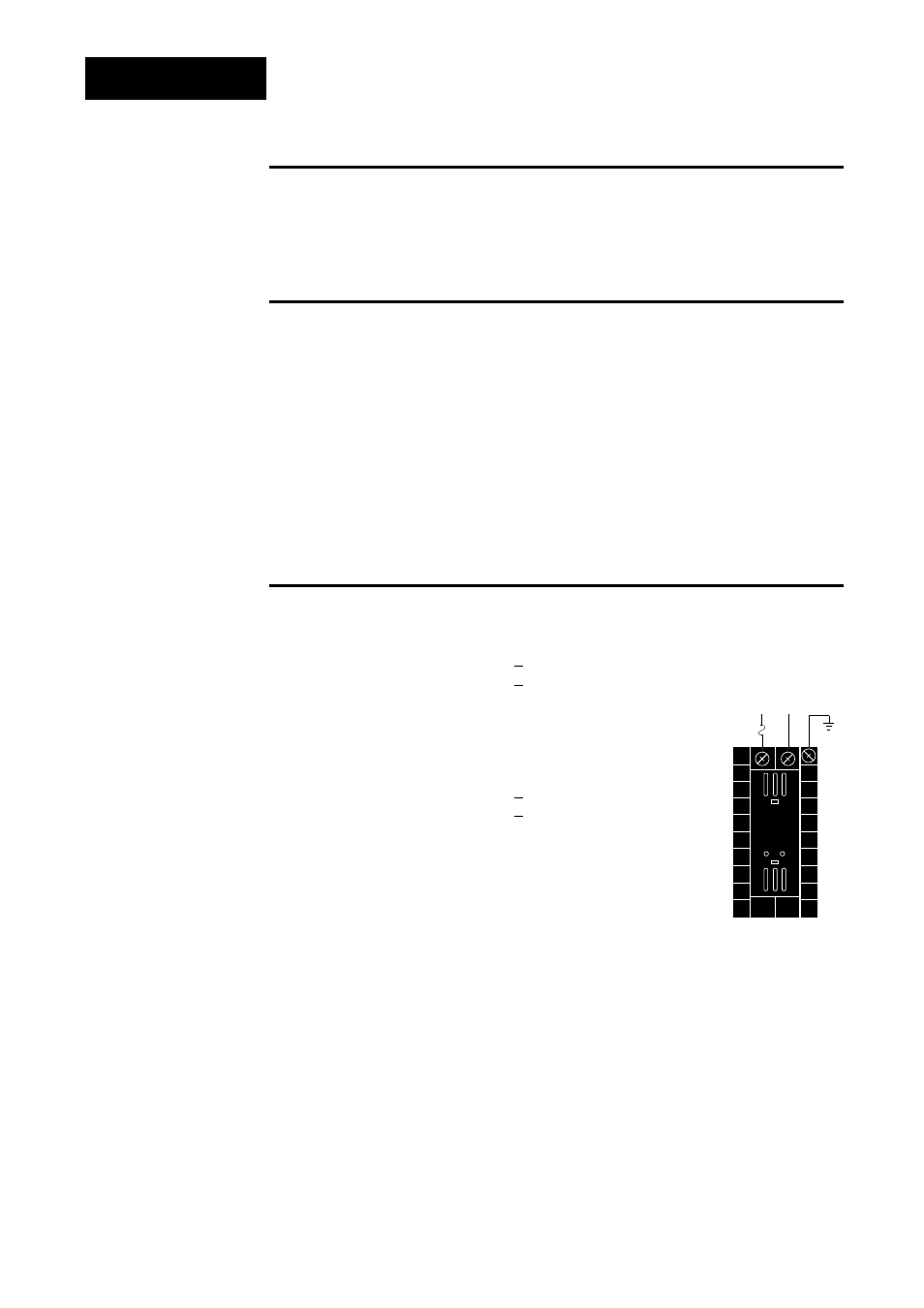

Abb. 2.4.:

Netzanschluß
