5 audio connection, Figure 5-20: usb connector – IEI Integration IMBA-9454 v4.02 User Manual
Page 113

IMBA-9454G Motherboard
Page 95

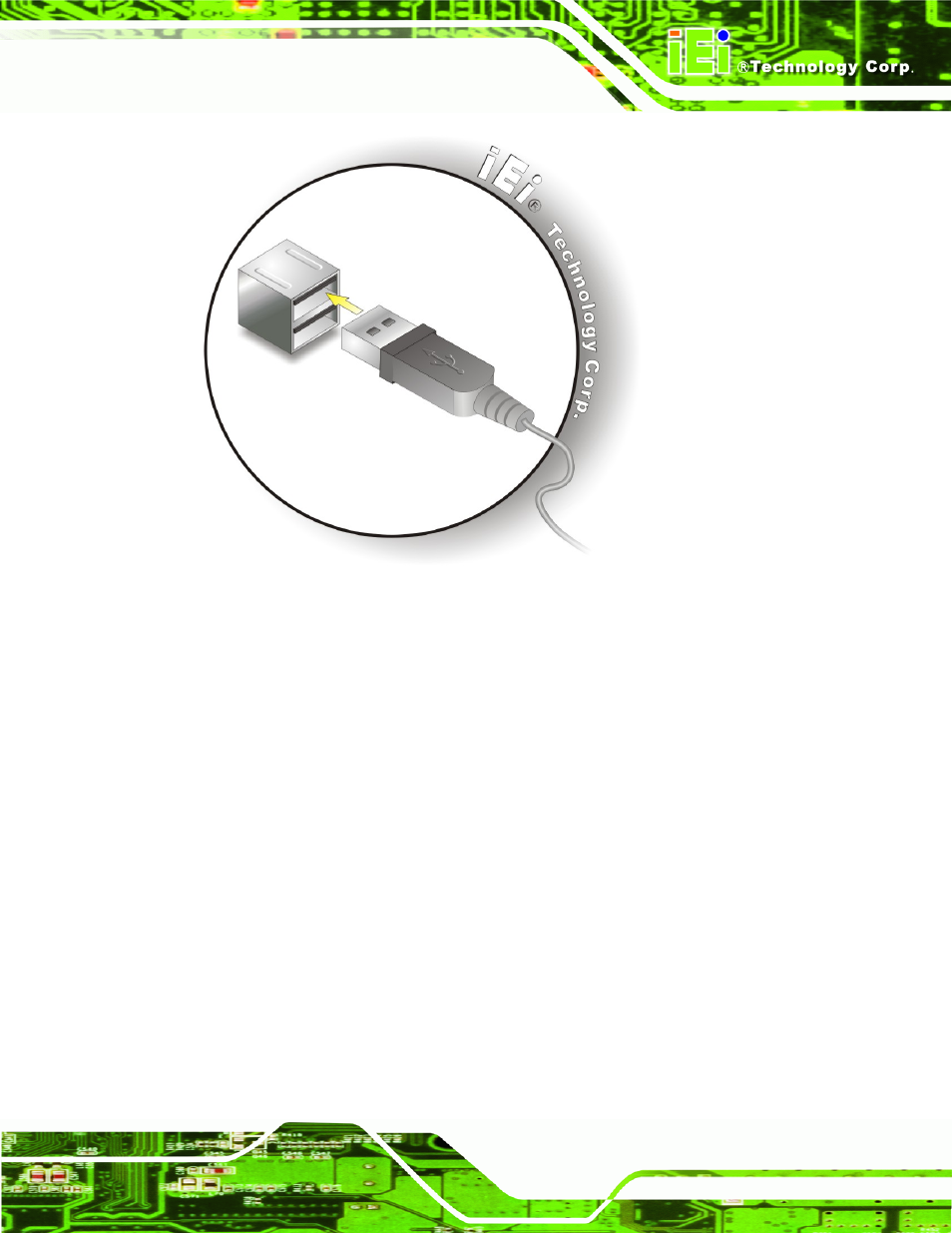

Figure 5-20: USB Connector
5.7.5 Audio Connection
Audio signals are interfaced through three phone jack connections. The red phone jack is
for Mic In, blue is for Line In and green is for Speaker Out. Follow the steps below to
connect audio devices to the IMBA-9454G.
Step 1:
Locate the audio phone jacks. The location of the audio phone jacks are
shown in Chapter 3.
Step 2:
Insert audio phone jack plugs.
Insert audio phone jack plugs into the audio
phone jacks on the external peripheral interface. See Figure 5-21.
Step 0:
