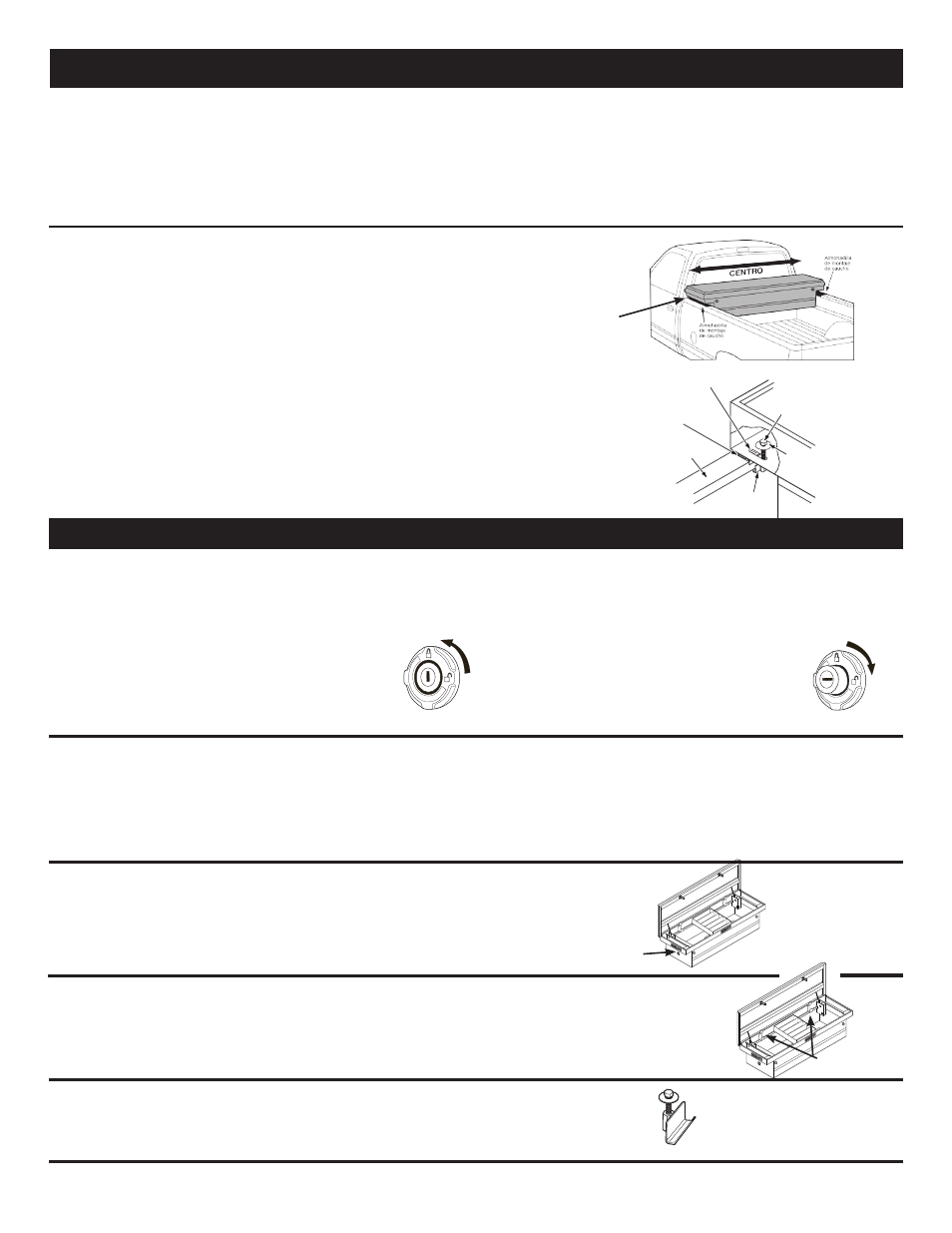

INSTRUCCIONES DE INSTALACIÓN

Figura 2

Nota:

• Si su camioneta está equipada con un recubrimiento de plástico

para plataforma, tal vez sea necesario perforarlo, recortarlo o

cortarlo para instalar adecuadamente la caja de la camioneta.

• Es posible que la cubierta de la caja de la camioneta no ajuste

adecuadamente hasta que la caja esté totalmente atornillada en

cuatro (4) lugares de la plataforma.

• Debido a que las configuraciones de la plataforma de la camioneta

varían, se han incluido seis (6) ranuras de montaje para asegurar

el uso de cuatro (4) abrazaderas de montaje.

• Verifique periódicamente lo apretadas que estén las abrazaderas

de montaje para garantizar que la fijación sea adecuada.

• Utilice pintura de retoque en todos los orificios perforados, para

prevenir la oxidación.

• Instale las cajas con el vehículo estacionado en una

superficie nivelada.

Paso 1: UBIQUE LA CAJA EN LA PLATAFORMA

DE LA CAMIONETA

• Coloque las almohadillas de montaje de caucho sobre los rieles de la plataforma.
• Coloque la caja en posición arriba de las almohadillas de montaje.
• Utilice una regla para asegurarse de que la caja esté centrada en la plataforma

de la camioneta, y que la cubierta se abra totalmente sin interferencias.

Figura 1

Revise la

separación

con la cubierta

abierta

Paso 2: FIJE LA CAJA A LA PLATAFORMA

DE LA CAMIONETA

• Fije la abrazadera de montaje, los pernos y las arandelas tal como se muestra

en la Figura 2.

• Comience con la ranura por el lado frontal del conductor y avance en sentido

de las agujas del reloj hasta haber instalado las cuatro abrazaderas de montaje.

MntngClampInstall.eps

Reborde de

la camioneta

Almohadilla de montaje

Ranura del panel del extremo

Abrazadera

de montaje

Arandela de aleta

Perno de cabeza hexagonal

de 5/16 pulg.-18 x 2-1/4 pulg.

OPERACIÓN DE LA CARACTERÍSTICA

SISTEMA DE BLOQUEO

El seguro WEATHER GUARD® EXTREME PROTECTION® está diseñado para brindar una seguridad máxima, mientras brinda

facilidad de uso y años de servicio confiable. Al estar en el modo bloqueado, el botón se mantiene retraído en una posición resistente

a las manipulaciones indebidas. Cuando se presiona el botón en modo de desbloqueo, los cerrojos se activan y se abre la cubierta.

BLOQUEO

Gire la llave en el sentido contrario a las agujas del reloj

hasta la posición de bloqueo, como se indica en el bisel

del seguro. Cuando se presiona el botón, se mantendrá

en la posición retraída o resistente a las manipulaciones

indebidas, hasta que se desbloquee.

DESBLOQUEO

Gire la llave en el sentido de las agujas del reloj hasta

la posición de desbloqueo, como se indica en el bisel

del seguro. El botón saltará y estará listo para liberar

los cerrojos cuando se presione.

NOTA: el perno de la abrazadera de montaje podría ser difícil de girar debido a la función

de “contratuerca”. Aplique una pequeña cantidad de grasa a las roscas del perno antes de

la instalación, para facilitar el ensamblaje.

SISTEMA DE CERROJO

El sistema de cerrojo WEATHER GUARD® utiliza cerrojos de grado de resistencia automotriz en conjunto con placas de cierre de gran

resistencia, para garantizar la máxima seguridad. El sistema de cerrojo WEATHER GUARD® está diseñado para abrirse con sólo tocar

el botón, y luego cerrar con seguridad. Puede esperar años de servicio confiable del sistema de cerrojo WEATHER GUARD®, con sólo

un mínimo de mantenimiento. Lubrique con grasa blanca los puntos de pivote del cerrojo dos veces al año. Si las placas de cierre se

desalinean por accidente, simplemente use un marro para realinearlas.

ACCESO ELÉCTRICO DE 12 V

Las cajas para camioneta WEATHER GUARD® están equipadas con

una arandela de acceso eléctrico de 12 V, para facilitar el equipamiento

de accesorios eléctricos. Para usarla, simplemente corte a lo largo de una

o más perforaciones en la arandela de goma y pase el cable a través de ella.

Figura 3

Acceso eléctrico

Soportes

de niveles

SOPORTE DE NIVEL

Las cajas de puente WEATHER GUARD® están equipadas con abrazaderas que
permiten un almacenamiento seguro y sencillo de niveles. Instale con los pernos
existentes según se indica en la Figura 4.

Figura 4

SOPORTES DE MONTAJE

Los pernos de montaje de brida ancha brindan un montaje seguro sin plegar los rieles
de la plataforma, y permiten un uso total de las cavidades laterales sin tener obstrucciones.

MountingClamp&Bolt.eps
