10

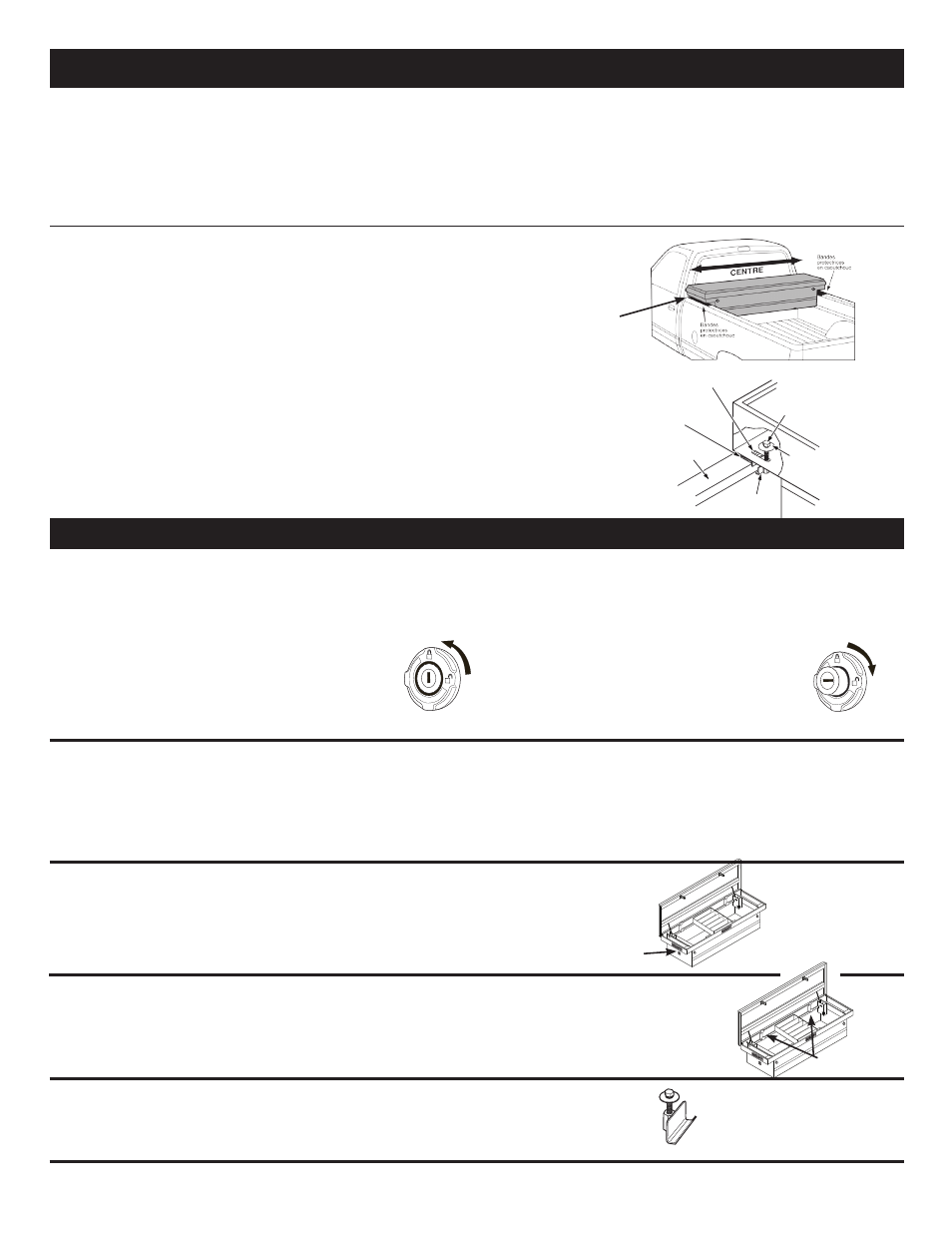

INSTRUCTIONS D’INSTALLATION
Figure 2
Remarque :
• Si votre camionnette comporte un revêtement en plastique au
fond de la caisse, il se peut qu’il soit nécessaire de le percer,
le tailler ou le couper pour installer correctement le coffre.
• Il se peut que le couvercle du coffre ne ferme pas correctement
tant que le coffre n’est pas boulonné au plateau de la
camionnette en quatre (4) endroits.
• Comme les plateaux de camionnette peuvent varier, (6) fentes
d’installation ont été prévues pour assurer que les (4) brides
de fixation soient utilisées.
• Vérifiez périodiquement le serrage des brides de fixation pour
garantir une fixation adéquate.
• Utilisez de la peinture à retouche sur les trous percés pour
empêcher l’oxydation.
• Installez les coffres en prenant soin que le véhicule soit
de niveau.
Étape 1 : REPÉREZ LE COFFRE SUR LE PLATEAU
DE LA CAMIONNETTE
• Placez les bandes protectrices en caoutchouc sur les parois de la camionnette.
• Mettez le coffre en place sur les bandes protectrices.
• Utilisez une règle pour vérifier que le coffre est centré sur le plateau
de la camionnette et que le couvercle s’ouvre librement.
Figure 1
Vérifiez le
dégagement
avec le
couvercle ouvert
Étape 2 : FIXEZ LE COFFRE AU PLATEAU
DE LA CAMIONNETTE
• Fixez les brides de fixation, les boulons et les rondelles tel qu’indiqué
à la Figure 2.
• Commencez par la fente du côté du conducteur en procédant dans le sens des
aiguilles d’une montre jusqu’à ce que les quatre brides de fixation soient fixées.
MntngClampInstall.eps
Lèvre de la paroi
Bande protectrice
Fente du panneau d’extrémité
Bride
de fixation
Rondelle protectrice
Boulon à tête hexagonale
5/16-18 x 2-1/4 po
MODE D’UTILISATION
SYSTÈME DE VERROUILLAGE
La serrure WEATHER GUARD® EXTREME PROTECTION® est conçue pour offrir une sécurité optimale, être facile à utiliser et
rester fiable pendant de longues années. En mode verrouillé, le bouton demeure rétracté par mesure de sécurité. Lorsque l’on
appuie sur le bouton en mode déverrouillé, les loquets se dégagent et le couvercle s’ouvre.
VERROUILLAGE
Tournez la clé dans le sens antihoraire en position
verrouillée, tel qu’indiqué sur la collerette de la serrure.
Si vous appuyez sur le bouton, il demeurera en position
rétractée par mesure de sécurité, jusqu’à ce que la
serrure soit déverrouillée.
DÉVERROUILLAGE
Tournez la clé dans le sens horaire en position
déverrouillée, tel qu’indiqué sur la collerette de la
serrure. Le bouton se soulève et est prêt à dégager
les loquets si l’on appuie dessus.
REMARQUE : le boulon des brides de fixation peut être difficile à tourner en raison
de son « écrou autobloquant ». Appliquez une petite quantité de graisse sur le filetage
des boulons avant l’installation pour faciliter l’assemblage.
SYSTÈME DE LOQUET
Le système de loquet WEATHER GUARD® utilise des loquets de qualité automobile avec un pêne à haute résistance pour assurer une
sécurité optimale. Le système de loquet WEATHER GUARD® est conçu pour s’ouvrir sur la simple pression d’un bouton et pour fermer
solidement. Le système de loquet WEATHER GUARD® vous offrira des années de fiabilité et ne nécessite qu’un entretien minimal :
avec de la graisse blanche, graissez deux fois par année les points de pivot du loquet. Si le pêne est désaligné accidentellement,
utilisez simplement un maillet pour le réaligner.
ACCÈS ÉLECTRIQUE 12 V
Les coffres de camion WEATHER GUARD® sont munis d’un passe-fil pour
accéder à du courant 12 volts et y brancher facilement des accessoires
électriques. Découpez simplement l’une des perforations du passe-fil en
caoutchouc et insérez-y un fil.
Figure 3
Accès électrique
Supports
à niveau
SUPPORTS À NIVEAU
Les coffres WEATHER GUARD® sont munis de supports permettant de ranger facilement
et en sûreté les niveaux. Installez-les avec les boulons actuels, tel qu’indiqué à la Figure 4.
Figure 4
BRIDES DE FIXATION
Les boulons à large collerette procurent un montage solide, sans écraser les nervures
du plateau, et permettent une utilisation des compartiments latéraux sans obstruction.
MountingClamp&Bolt.eps
