Page 5

pg.5
B-300-HDMATRIX-RCVR Installation and Users Manual

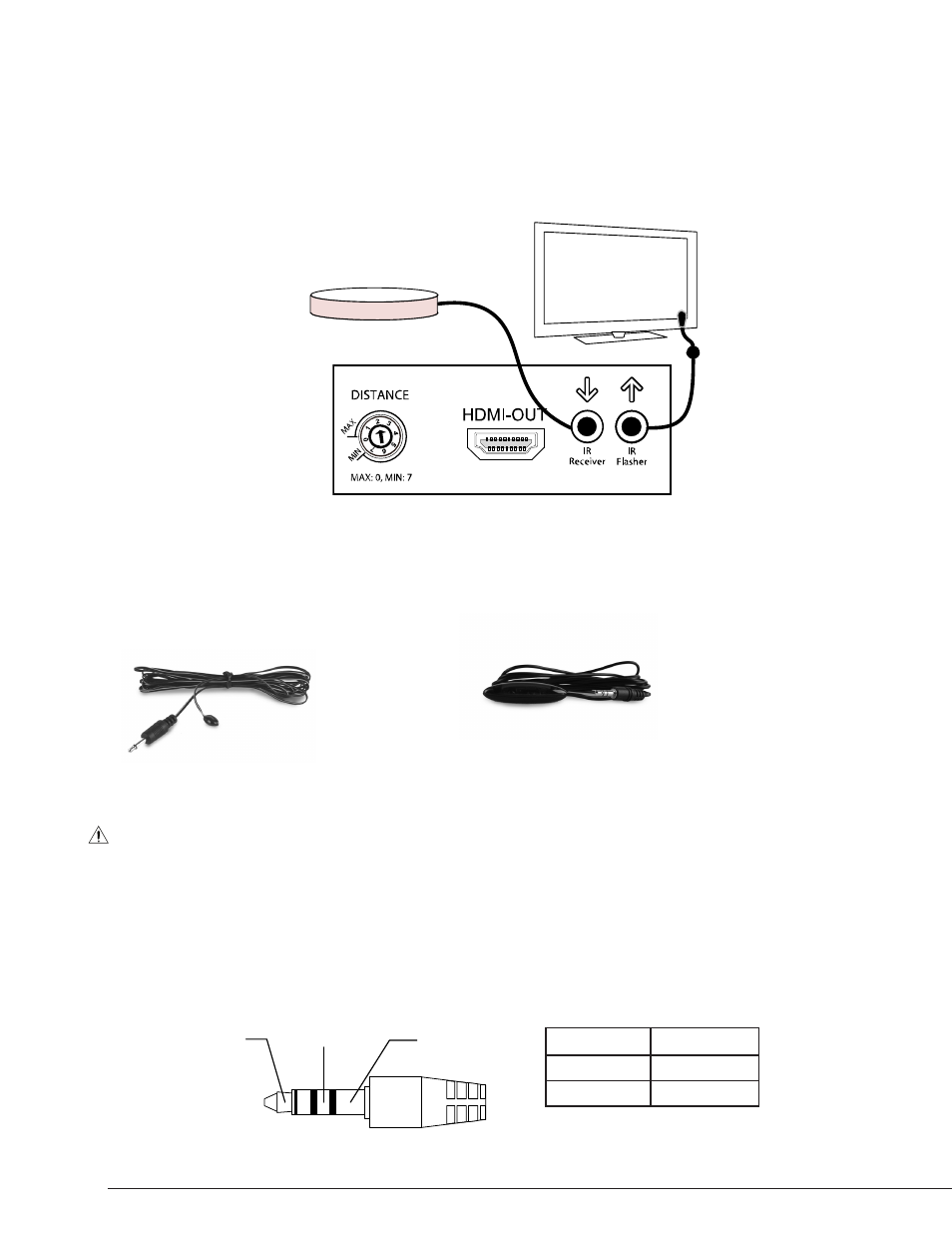

IR PASS-THROUGH
Bi-directional IR signals are also transmitted between the B-300-HDMATRIX-RCVR and the B-300-
HDMATRIX-4x4 or B-300-HDMATRIX-8x8 switchers over the Cat5e/6 cable. Each B-300-HDMATRIX-RCVR
will need an IR Receiver to send IR from the RCVR to the switch, and an IR flasher to use IR sent from the
switch to the RCVR (sold separately).
NOTE: This product was specifically engineered for Episode® IR products. Use of the following products is
highly recommended (not included):
IR CONTROL CONNECTIONS
CAUTION: Before connecting an IR Receiver or an IR control system, verify that the B-300-HDMATRIX-
RCVR is OFF to avoid damaging the unit.
Pin out configurations for IR receivers and control systems vary. Before connecting to this input, review
this section carefully in order to match the pin outs for the HDMatrix.
Before connecting an IR Receiver or to an IR control system, verify that the HDMatrix is OFF to ensure
proper operation when connected.
HDTV
IR Receiver
IR Flasher
(Episode® IRF-1
or Episode® IRF-2)
IR Receiver
(Episode® IR-SM-3660
or Episode® IR-TT-3660)
IR Signal
(Tip)
GND
(Ring)
12v DC
(Sleeve)
IR Signal
Tip
GND
Ring
12v DC
Sleeve
