Installationélectrique
9.2.2. Installation électrique avec
connecteur rond
→
Raccorder le positionneur conformément au tableau.
6
1
7
5
4
3
2
8

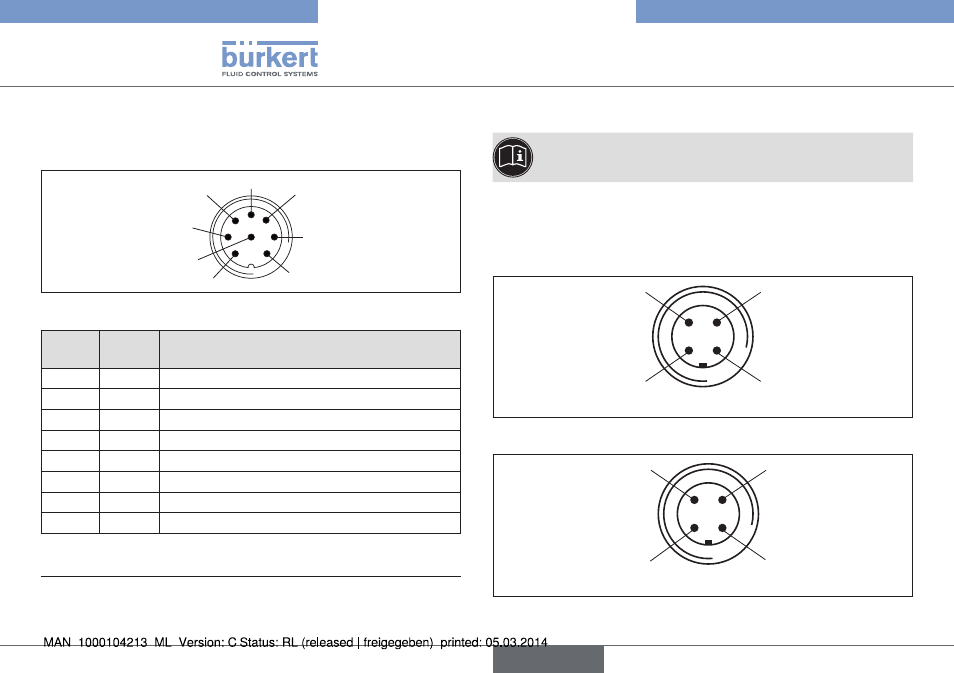

Fig. 11 : Connecteur rond M12 x 1, 8-pôles
Broche
Couleur
de fil
4)
Affectation
1
blanc
Valeur de consigne +
(0/4 ... 20 mA)
2
brun
Valeur de consigne GND
3
vert
Tension d’alimentation
GND
4
jaune
Tension d’alimentation + 24 V DC
5
gris
Entrée binaire +
6
rose
Entrée binaire GND
7
bleu
Message de retour de position GND analogique
5)
8
rouge
Message de retour de position + analogique
5)
Tab. 4 : Raccordement connecteur rond
4)
Les couleurs indiquées se rapportent aux câbles de raccordement dispo-
nibles en tant qu’accessoires (919061).
5)
Uniquement option.
9.3. Installation électrique Interface AS
Une description détaillée du bus de communication est
décrite dans le manuel d’utilisation type 8694.
9.3.1. Raccordement avec connecteur rond
M12 x 1, 4 pôles, mâle
Vues du connecteur :
De devant sur les fiches, les raccords soudés sont à l’arrière
Broche 4:
NC
Broche 1:
Bus +
Broche 3:
Bus –
Broche 2:
NC
Fig. 12 : Raccordement bus sans tension d’alimentation externe
Broche 4:
24 V +
Broche 1:
Bus +
Broche 3:
Bus –
Broche 2:
GND
Fig. 13 : Raccordement bus avec tension d’alimentation externe (en option)
