ElektrischeInstallation
Wichtiger Hinweis zur einwandfreien Funktion des Geräts:
• Durch die Installation darf sich kein Rückdruck aufbauen.
• Für den Anschluss einen Schlauch mit ausreichendem
Querschnitt wählen.
• Die Abluftleitung muss so konzipiert sein, dass kein Wasser
oder sonstige Flüssigkeit durch den Abluftanschluss (3)
oder (3.1) in das Gerät gelangen kann.
Zusätzlicher Abluftanschluss
(Beschriftung: 3.1)
nur für Typ 23xx und 2103
mit vorgesteuertem Stellsystem
für hohe Luftleistung (Antriebsgröße ø 130)
Steuerluftanschluss
(Beschriftung: 1)
Abluftanschluss
(Beschriftung: 3)

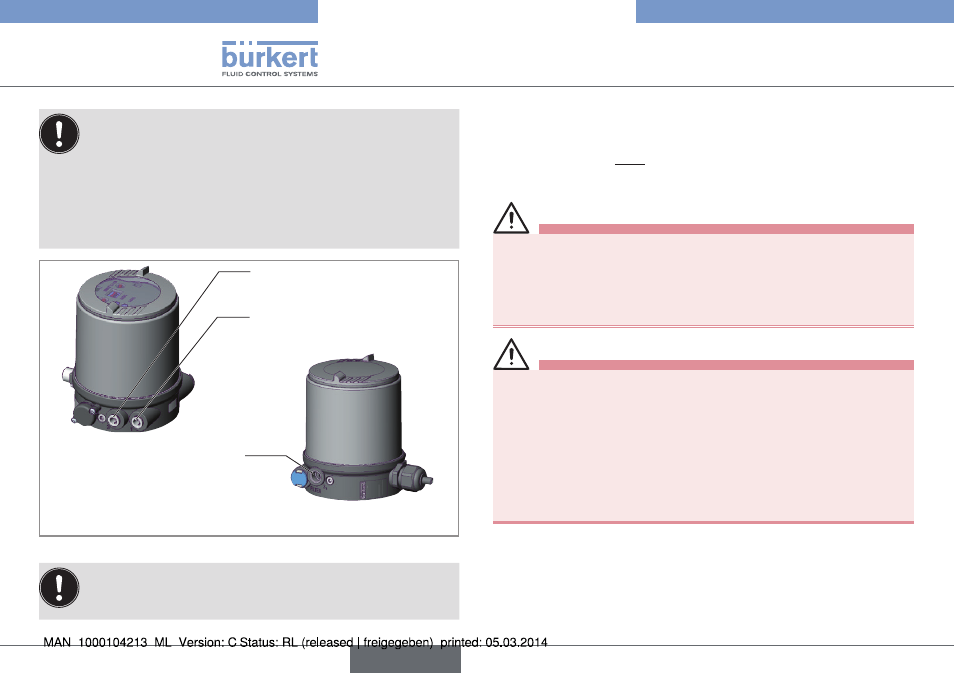

Bild 10: Pneumatischer Anschluss
Achtung (Abluftkonzept): Für die Einhaltung der Schutzart
IP67 muss eine Abluftleitung in den trockenen Bereich
montiert werden.
9. ELEKTRISCHE INSTALLATION
Alle elektrischen Eingänge und Ausgänge des Geräts sind zur Ver-
sorgungsspannung nicht galvanisch getrennt.
9.1. Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch elektrische Spannung!
• Vor Eingriffen in das System die Spannung abschalten und vor
Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation!
• Die Installation darf nur autorisiertes Fachpersonal mit geeigne-
tem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
9.2. Elektrische Installation 24 V DC
Für den Positioner gibt es 2 Anschlussvarianten:
• Kabelverschraubung mit Schraubklemmen
• Multipol mit Rundsteckverbinder
