Installation pneumatique
fonction a (cfa)
Vanne process fermée en position de repos (par ressort)
Tête
de
com.
Sortie d’air de pilotage 2
2
2
1
ou
2
2
2
1
Action- neur
Raccord d’air de pilotage
supérieure
Raccord d’air de pilotage
inférieure
fonction B (cfB)
Vanne process ouverte en position de repos (par ressort)
Tête
de
com.
Sortie d’air de pilotage 2
2
2
1
ou
2
2
2
1
Action- neur
Raccord d’air de pilotage
supérieure
Raccord d’air de pilotage
inférieure
fonction i (cfi) Vanne
process en position de repos
fermée ouverte
Tête
de
com.
Sortie d’air de pilotage 2
2
2
1
2
2
2
1
Action- neur
Raccord d’air de pilotage
supérieure
Raccord d’air de pilotage
inférieure

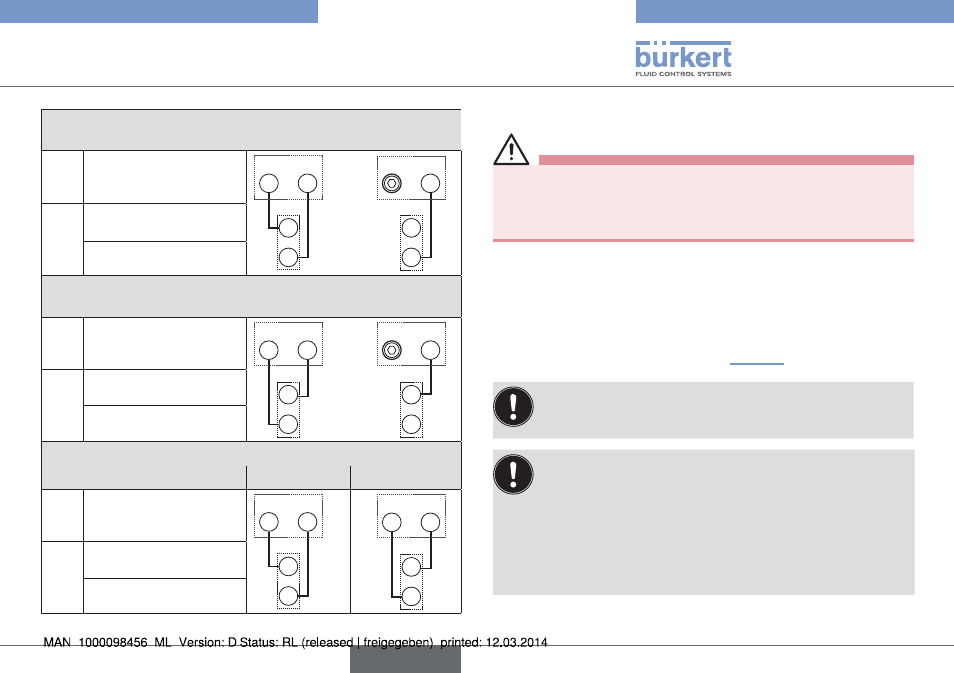

Tab. 1 : Raccordement pneumatique à l’actionneur
8 inSTallaTion pneumaTiQue
Danger !
risque de blessures dы а la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
procédure à suivre :
→
Raccorder le fluide de commande au raccord d’air de pilotage
(1) (3 ... 7 bars ; air d’instrument, exempt d’huile, d’eau et de
poussières).
→
Monter la conduite d’évacuation d’air ou un silencieux sur le
raccord d’évacuation d’air (3) (voir « Fig. 9 »).
Maintenez la pression d’alimentation appliquée abso-
lument
à au moins 0,5 ... 1 bar au-dessus de la pression
nécessaire pour amener l’actionneur dans sa position finale.
Remarque importante concernant le parfait fonctionnement
de l’appareil :
▶ L’installation ne doit pas générer de contre-pression.
▶ Pour le raccordement, choisissez un flexible d’une section
suffisante.
▶ La conduite d’évacuation d’air doit être conçue de façon à
empêcher l’entrée d’eau ou d’autre liquide dans l’appareil
par le raccord d’évacuation d’air.
