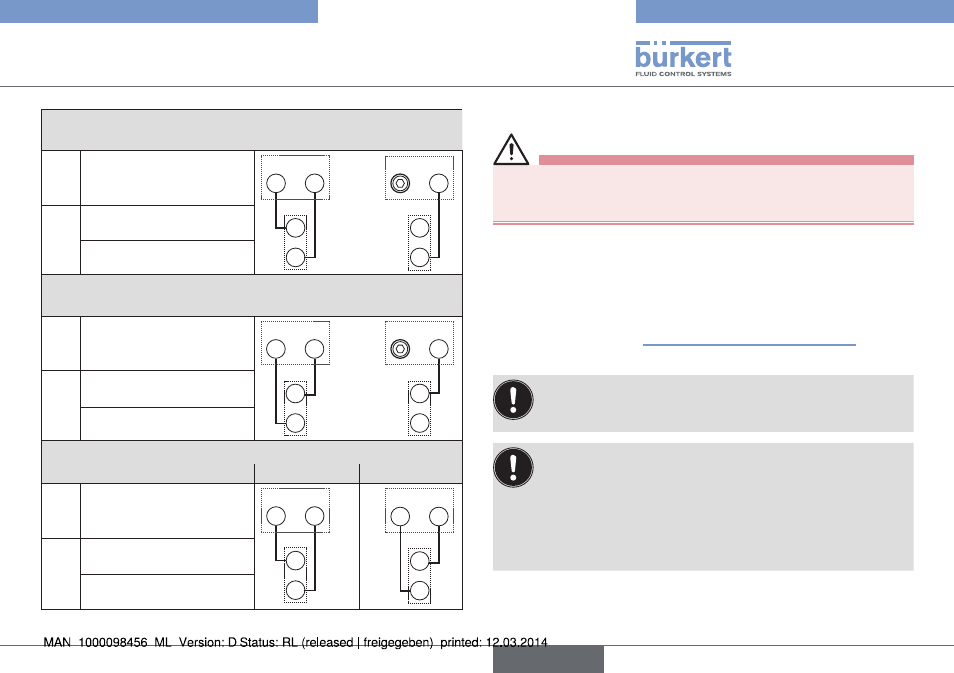

Pneumatische Installation
steuerfunktion a (sfa)
Prozessventil in Ruhestellung geschlossen (durch Federkraft)
Steuer-
kopf
Steuerluftausgang
2
2
2
1
oder
2
2
2
1
Antrieb
Steuerluftanschluss oben
Steuerluftanschluss unten
steuerfunktion B (sfB)
Prozessventil in Ruhestellung offen (durch Federkraft)
Steuer-
kopf
Steuerluftausgang
2
2
2
1
oder
2
2
2
1
Antrieb
Steuerluftanschluss oben
Steuerluftanschluss unten
steuerfunktion i (sfi)
Prozessventil in Ruhestellung
geschlossen
offen
Steuer-
kopf
Steuerluftausgang
2
2
2
1
2
2
2
1
Antrieb
Steuerluftanschluss oben
Steuerluftanschluss unten
Tab. 1: Pneumatische Verbindung mit Antrieb
8
pneumaTiSche inSTallaTion
gefahr!
Verletzungsgefahr durch hohen druck in anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und
Leitungen entlüften/entleeren.
Vorgehensweise:
→
Steuermedium an den Steuerluftanschluss (1) anschließen
(3 ... 7 bar; Instrumentenluft, öl-, wasser- und staubfrei).
→
Abluftleitung oder einen Schalldämpfer an den Abluftanschluss
(3) montieren (siehe „Bild 9: Pneumatischer Anschluss“).
Die anliegende Druckversorgung unbedingt mindestens 0,5
... 1 bar über dem Druck halten, der notwendig ist, den Antrieb
in seine Endstellung zu bringen.
Wichtiger Hinweis zur einwandfreien Funktion des Geräts:
▶ Durch die Installation darf sich kein Rückdruck aufbauen.
▶ Für den Anschluss einen Schlauch mit ausreichendem
Querschnitt wählen.
▶ Die Abluftleitung muss so konzipiert sein, dass kein Wasser
oder sonstige Flüssigkeit durch den Abluftanschluss in das
Gerät gelangen kann.
Typ 8691
