46
Elektrische Installation
Dichtung
Gehäusemantel
Gehäusemantel
Anschlussgehäuse

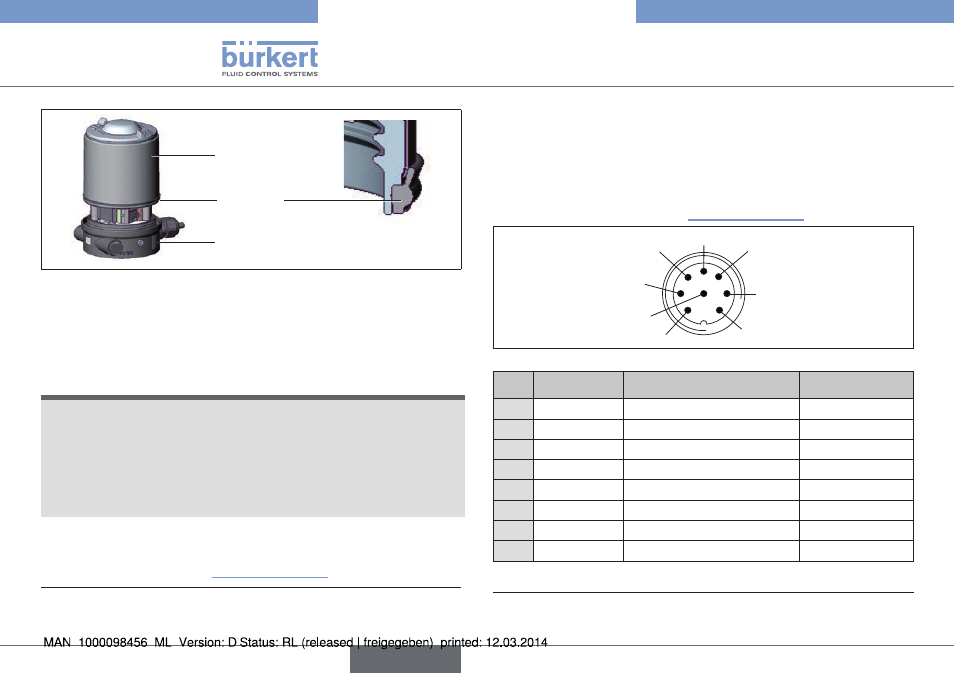

Bild 12: Position Dichtung Gehäusemantel
→
Überwurfmutter der Kabelverschraubung anziehen (Drehmoment
ca. 1,5 Nm).
→
Korrekte Position der Dichtung im Gehäusemantel prüfen.
→
Gehäuse schließen (Schraubwerkzeug: 674077 1) ).
hinWeis!
Beschädigung oder funktionsausfall durch eindringen von
Verschmutzung und feuchtigkeit.
Zur Sicherstellung der Schutzart IP65 / IP67:
▶ Überwurfmutter der Kabelverschraubung entsprechend der ver-
wendeten Kabelgröße bzw. Blindstopfen anziehen (ca. 1,5 Nm).
▶ Gehäusemantel bis auf Anschlag einschrauben.
Mit Hilfe der Teachfunktion können die Endstellungen des Ventils
automatisch ermittelt und eingelesen werden (Beschreibung der
Teachfunktion siehe Kapitel „10 Teachfunktion“).
1)
Schraubwerkzeug über Bürkert-Vertriebsniederlassung erhältlich.
9.2.2 elektrische installation mit
rundsteckverbinder
→
Steuerkopf entsprechend der Tabelle anschließen.
Mit Hilfe der Teachfunktion können nun die Endstellungen des
Ventils automatisch ermittelt und eingelesen werden (Beschreibung
der Teachfunktion siehe Kapitel „10 Teachfunktion“).
6
1
7
5
4
3
2
8
Bild 13: Belegung Rundstecker (M12 x 1, 8-polig)
pin aderfarbe 2) Bezeichnung Belegung
1 weiß Näherungsschalter oben IN 1 (= Top)
2 braun Näherungsschalter unten IN 2 (= Bot)
3 grün Betriebspannung GND
4 gelb Betriebspannung + 24 V DC
5 grau Ventilansteuerung + Ventil +
6 rosa Ventilansteuerung - Ventil -
7 - nicht belegt
8 - nicht belegt
Tab. 2: Anschluss Rundsteckverbinder
2)
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
Anschlusskabel (919061).
Typ 8691
deutsch
