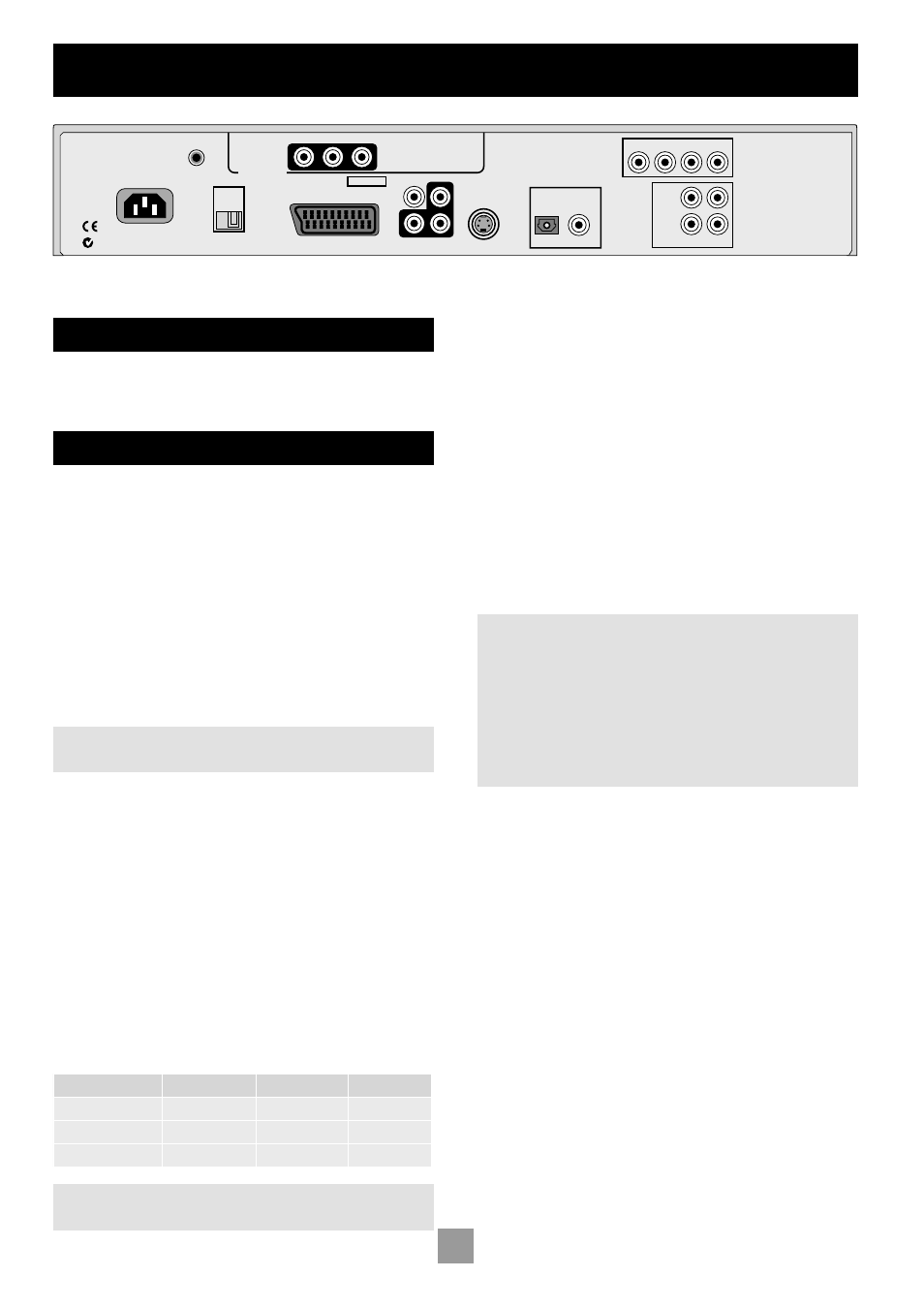

background image

28

29

F

ra

n

ç

a

is

COAX

OPTICAL

POWER INLET

SUPPLY

VOLTAGE

SCART A/V OUT

COMPOSITE

Pb

B

Pr
R

COMPONENT
Y
G

S VIDEO

PCM/BITSTREAM

L

R

1

2

VIDEO OUT

DIGITAL OUT

AUDIO OUT

230V

Pr/R

Y/G

Pb/B

PROGRESSIVE VIDEO

REMOTE

IN

RR

CENTRE

SUB

LR

Installation

MISE EN PLACE DE L’APPAREIL

Placez le DV27A sur une surface plane et stable et assurez-vous que
l’appareil est suffisamment ventilé.

BRANCHEMENT DES SORTIES : VIDÉO

Pour visionner un DVD depuis le lecteur, il faut connecter l’une de ses
sorties vidéo à un téléviseur, un moniteur ou un projecteur.

Le DV27A comporte cinq sorties vidéo :

Vidéo composantes

RVB

S-Vidéo

Vidéo composite

Vidéo composantes 525P (480P) et 625P (576P) à balayage

progressif

Un seul type de sortie vidéo suffit. Choisissez la sortie adaptée à votre
téléviseur.

REMARQUE : Si votre téléviseur n’accepte aucun de ces types de
vidéo, il est grand temps d’en acheter un nouveau !

Notez qu’il est possible de connecter un appareil (un ampli-tuner A/V,
par exemple) entre le lecteur de DVD et le téléviseur, à condition
que cet appareil accepte le type de signal vidéo correct. Quant à son
branchement, consultez la documentation du matériel concerné pour
de plus amples instructions.

VIDÉO COMPOSANTES

Les sorties vidéo composantes se trouvent entre les connecteurs
SCART et S-Vidéo. Trois câbles phono sont nécessaires pour connecter
les sorties composantes Y, Pb et Pr du lecteur de DVD aux entrées
Y, Pb et Pr du téléviseur. Assurez-vous que les câbles conviennent à
la vidéo et sont de longueur à peu près égale. Certaines interfaces
vidéo composantes sont signalées de manière différente : si les entrées
composantes de votre téléviseur ne sont pas signalées par Y, Pb et Pr,
consultez le tableau ci-dessous.

Lecteur DV27A

alternative

alternative

alternative

Y

Y

Y

Y

Pb

Cb

(B–Y)

U

Pr

Cr

(R–Y)

V

REMARQUE : En général, les lecteurs de DVD et les téléviseurs
vidéo composantes ne sont pas disponibles en Europe.

SORTIE RVB

La sortie RVB est disponible sur les prises SCART et Composantes/RVB et
offre une qualité d’image comparable à celle de la vidéo composantes.

Utilisez des câbles appropriés pour connecter la prise SCART ou les
prises phono RVB au téléviseur. Si vous utilisez les sorties RVB, vous devez
également utiliser COMPOSITE comme signal de synchronisation.

Si vous effectuez la connexion à votre téléviseur via la prise SCART, il
est préférable de désactiver les haut-parleurs de votre téléviseur pour
éviter un conflit entre les signaux audio stéréo de la prise SCART et
ceux provenant du téléviseur.

Commande A/V : La sortie SCART comporte un signal de commande
qui active l’entrée SCART du téléviseur lorsque le lecteur DV27A est
mis sous tension. Elle indique aussi le format correct (16/9 ou 4/3) aux
téléviseurs 16/9, à condition que ces fonctions soient prises en charge
par le téléviseur.

REMARQUE : Le lecteur de DVD ne peut pas prendre en
charge la vidéo composantes et la vidéo RVB en même temps.
Ce point est précisé dans le menu “Setup”. L’utilisation de l’une de
ces sorties avec une configuration incorrecte modifie la couleur de
l’image. La connexion croisée des trois signaux provoque des effets
semblables.

Avant d’utiliser les sorties vidéo composantes, assurez-vous que la
prise SCART est libre. Si elle ne l’est pas, déconnectez les câbles
vidéo composantes.

S-VIDÉO

La sortie S-Vidéo (également appelée S-VHS ou Y/C) est généralement
compatible avec tous les types de téléviseurs. Connectez la sortie
SVIDEO du lecteur de DVD à l’entrée S-Vidéo du téléviseur à l’aide
d’un câble approprié.

VIDÉO COMPOSITE

Si votre téléviseur n’est doté que d’une entrée composite (aussi
désignée CVBS ou simplement “vidéo”), connectez celle-ci à la sortie
vidéo COMPOSITE du lecteur de DVD, à l’aide d’un câble phono
adapté à la vidéo.

VIDÉO À BALAYAGE PROGRESSIF

Si votre téléviseur accepte les signaux vidéo à balayage progressif, vous
pouvez le connecter à la sortie vidéo à balayage progressif du DV27A.
Si vous ne savez pas si votre téléviseur accepte la vidéo à balayage
progressif, consultez sa documentation ou contacter votre revendeur.

Connectez la sortie à balayage progressif du lecteur DV27A à votre
téléviseur à l’aide des trois prises phono situées au-dessus de la prise
SCART et suivez les instructions décrites ci-dessus pour connecter la
vidéo composantes.
