68
Montage
7.5 raccordement pneumatique
DaNger !
risque de blessures dы а la présence de haute pression dans
l'installation.
▶ Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l’air des conduites.
aVerTisseMeNT !
risque de blessures dû aux tuyaux flexibles de raccordement
non appropriés.
Les tuyaux flexibles ne résistant pas à la plage de pression et de
température peuvent entraîner des situations dangereuses.
▶ Utilisez uniquement des tuyaux flexibles homologués pour la
plage de pression et de température indiquée.
▶ Respectez les indications figurant sur la fiche technique du
fabricant de tuyaux flexibles.
La vanne de réglage à membrane, type 2730 / 2731 peut
être utilisée uniquement en association avec une unité de
commande.
Les unités de commande possibles sont les suivantes :
Positionneur, types 8630, 8635, 8692, 8694, 8792
Régulateur de process, type 8693, 8793
Respectez la plaque signalétique.
Le raccordement pneumatique de unité de commande est
décrit dans les instructions de service de l‘unité de commande
7.5.1 raccordement de l’actionneur
fonctions a :
→
Raccorder le fluide de pilotage au raccord d’air de pilotage infé-
rieure de l’actionneur (voir « Fig. 15 »).
fonctions B :
→
Raccorder le fluide de pilotage au raccord d’air de pilotage
supérieure de l’actionneur (voir « Fig. 15 »).
Silencieux
→
Pour réduire l’intensité sonore de l’évacuation d’air : insérer le
silencieux dans le raccord de purge d’air libre (voir « Fig. 15 »).
En cas de montage dans un environnement agressif, nous
recommandons de conduire l'ensemble des raccords pneu-
matiques libres dans une atmosphère neutre à l'aide d'un
tuyau pneumatique.
Raccord d’air de pilotage
inférieure
Raccord d’air de pilotage
supérieure

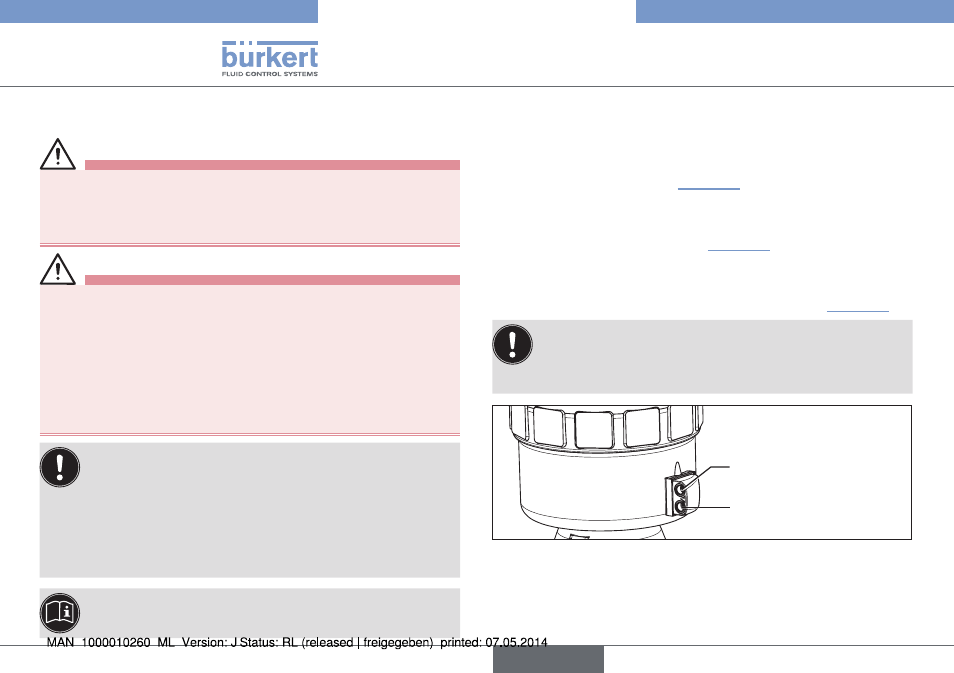

Fig. 15 : Raccordement pneumatique
tuyau flexible d'air de pilotage :
Il est possible d'utiliser des tuyaux flexibles d'air de pilotage des
tailles 6/4 mm resp. 1/4".
Type 2730 / 2731 DN 65-100
