Page 38
38
TechnischeDaten
steuerfunktion B / ptfe-membran
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
steuerdruck [bar]
m
ediumsdruck
[bar]
ø 125 ptfe
DN65

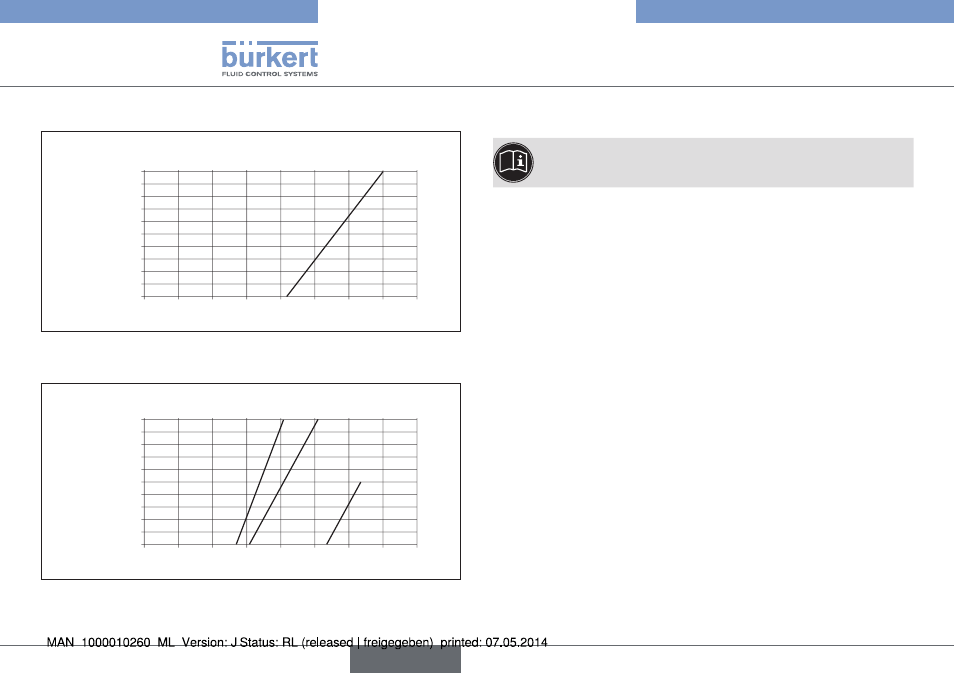

Bild 9: Druckdiagramm, Antrieb ø 125 mm, Steuerfunktion B,
PTFE-Membran
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
steuerdruck [bar]
m
ediumsdruck
[bar]
ø 175 ptfe
DN80
DN65
DN100
Bild 10: Druckdiagramm, Antrieb ø 175 mm, Steuerfunktion B,
PTFE-Membran
6.7
Durchflusswerte und kennlinien
Durchflusswerte und Kennlinien zu den Typen 2730 / 2731
finden Sie im Internet.
6.8
allgemeine Technische Daten
antriebsgrößen
ø 125 mm, ø 175 mm, ø 225 mm
anschlüsse
Steuerluftanschluss
G1/4 in Edelstahl
Leitungsanschluss
Typ 2730
Flansch
Typ 2731
Flansch
Schweißanschluss nach EN ISO 1127/
ISO 4200, DIN 11850 R2
andere Anschlüsse auf Anfrage
Werkstoffe
Ventilgehäuse
Typ 2730
PVC (PV)
Typ 2731
Edelstahl Schmiedestahl (VS)
1.4435 (AISI 316L)
Feinguss (VG) 1.4435 (AISI 316L)
Antrieb
PA, PPS
Typ 2730 / 2731 DN 65-100
deutsch
