Structure et mode de fonctionnement
6 sTrucTure eT moDe De
foncTionnemenT
6.1 structure
La vanne à membrane commandée par piston est composée d’un
actionneur par piston à commande pneumatique et d’un corps de
vanne 2/2.
L’actionneur est fabriqué en sulfure de polyphénylène (PPS) / acier
inoxydable.
Capot transparent avec indicateur de
position
Couvercle d’actionneur
Corps de l’actionneur
Socle membrane
Raccord de conduite
Corps de vanne
Deuxième raccord d’air de pilotage pour CFI
et raccord de purge d’air pour CFA et CFB
Raccord d’air de pilotage pour CFA, CFB, CFI
2
1

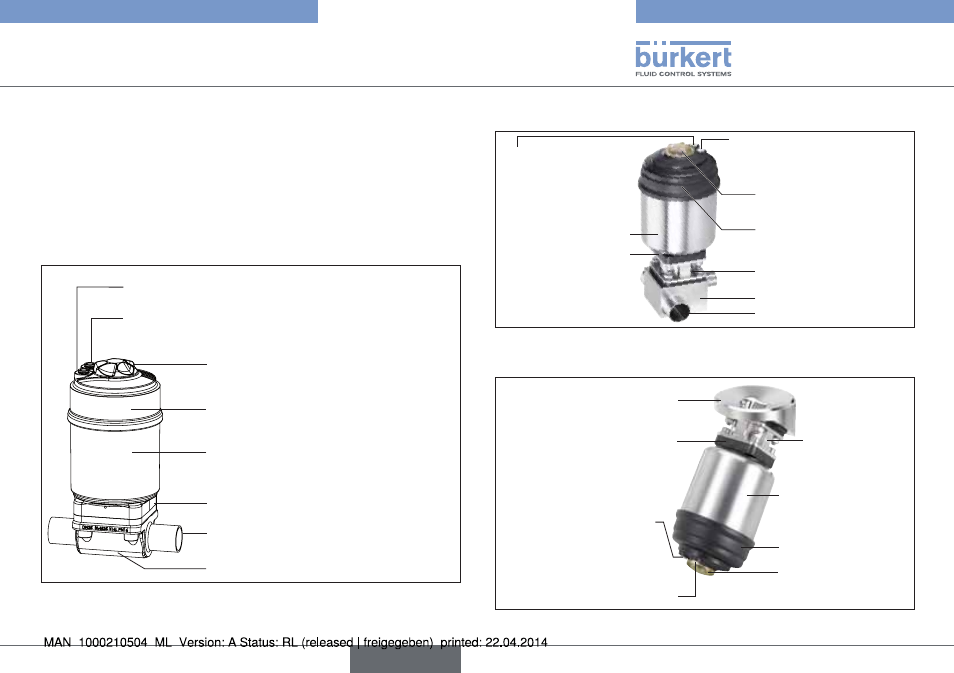

Fig. 1 : Vanne à membrane commandée par piston, structure et
description
6.1.1 vanne T type 2104
Capot transparent avec
indicateur de position
Couvercle d’actionneur
Corps de l’actionneur
Socle membrane
Corps à membrane
Interface mécanique
Raccord de conduite
Deuxième raccord d’air de
pilotage pour CFI et raccord de
purge d’air pour CFA et CFB
Raccord d’air de
pilotage pour CFA,
CFB, CFI
2
1
Fig. 2 : Structure et description type 2104
6.1.2 corps de vanne de fond de cuve type 2105
Interface
mécanique
Capot transparent avec
indicateur de position
Corps de l’actionneur
Couvercle d’actionneur
Corps de vanne de fond de
cuve avec bride à souder
Socle membrane
Deuxième raccord d’air de
pilotage pour CFI et raccord de
purge d’air pour CFA et CFB
Raccord d’air de pilotage
pour CFA, CFB, CFI
2
1
Fig. 3 : Structure et description type 2105
