5.6 elektrische Daten
Anschlüsse DIN EN 175301-803 (DIN 43 650), Form A für
Gerätesteckdose Typ 2508 oder 2509
5.7 typschild
Made in Germany
00450000 W14UN
CE
0330 C 2,0 FKM MS
G1/4 0-6 bar
24V DC 8W
Identnummer
Spannung, Frequenz, Leistung
Leitungsanschluss, Nenndruck
Typ
Wirkungsweise
Nennweite
Dichtungswerkstoff
Gehäusewerkstoff

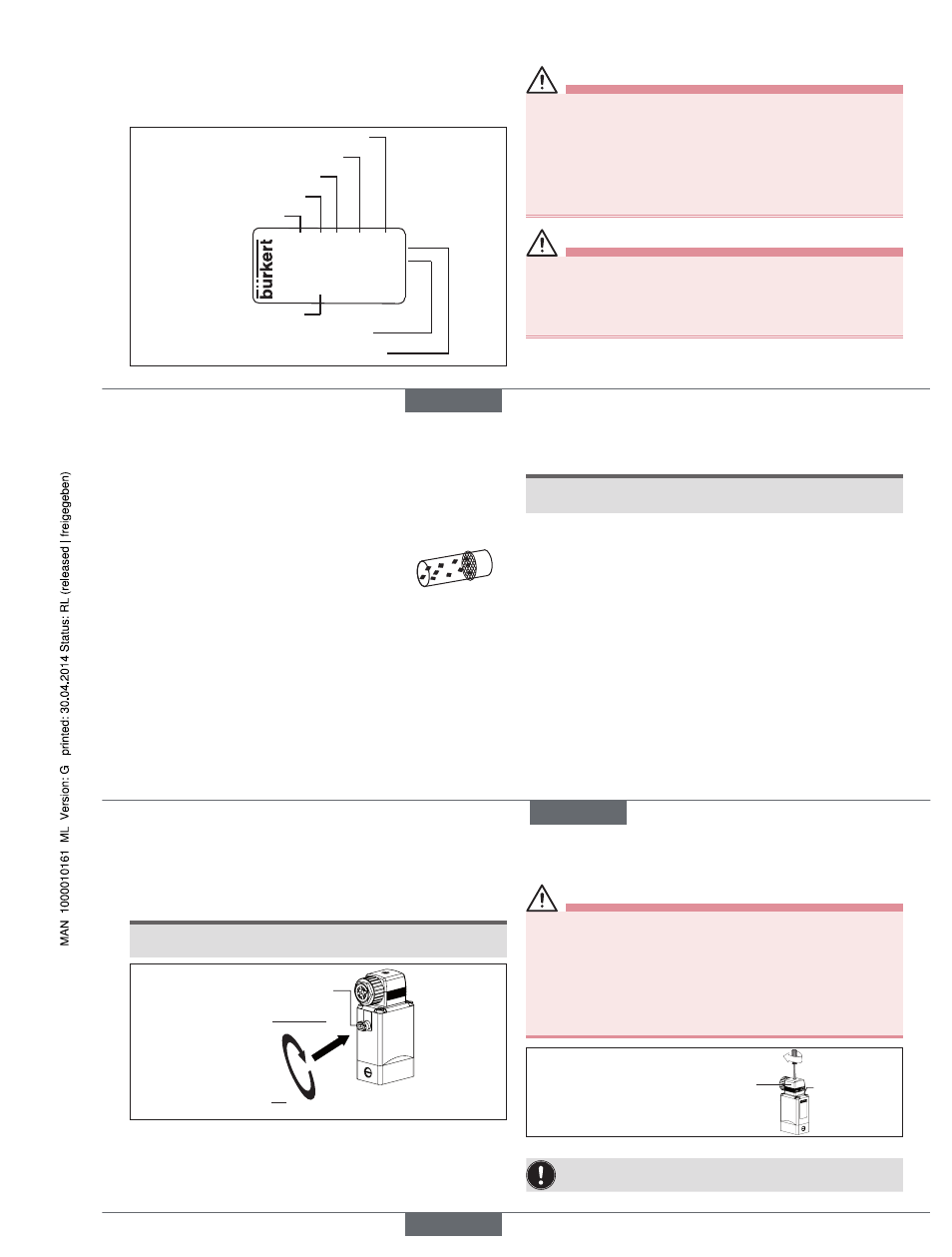

Bild 1: Beschreibung des Typschilds (Beispiel)
6 montage
Gefahr!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und
Leitungen entlüften/entleeren.
Verletzungsgefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und
vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten.
WarnunG!
Verletzungsgefahr bei unsachgemäße Montage.
▶ Die Montage darf nur geschultes Fachpersonal mit geeignetem
Werkzeug durchführen.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
deutsch
21
6.1 Vor dem einbau
Einbaulage:
Die Einbaulage ist beliebig. Vorzugsweise: Antrieb oben.
→
Rohrleitungen vor dem Einbau auf Verschmutzungen überprüfen und
gegebenenfalls reinigen.
Schmutzfilter: Für die sichere Funktion des Mag-
netventils muss vor dem Ventileingang ein Schmutz-
filter (
≤ 500 µm) eingebaut werden.
6.2 einbau
→
Durchflussrichtung beachten:
Funktion des Geräts ist nur sichergestellt, wenn die Wirkungs-
weise eingehalten wird.
Geräte in Muffenausführung
→
Als Dichtungswerkstoff PTFE-Band verwenden.
→
Maximale Einschraubtiefe der Anschlussgewinde ermitteln, da
diese keiner Norm entspricht.
hInWeIs!
Vorsicht Bruchgefahr.
▶ Die Spule darf nicht als Hebelarm benutzt werden.
→
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel) am Gehäuse
festhalten, in die Rohrleitung einschrauben.
Befestigung des Geräts:
→
Über Bohrungen M4 x 8 (Messing- oder Edelstahlausführung)
oder selbstschneidende Schrauben 3,9 DIN 7970 (Kunststoffaus-
führung, max. Einschraubtiefe 10 mm) an Gehäuseunterseite am
Lochbild 38 x 24.
Geräte in Flanschausführung
Befestigung des Geräts:
→
Über mitgelieferten Schrauben auf Grundgeräte oder Anschlussplatte.
→
Befestigungsschrauben an der Spule mit maximal 2 Nm anziehen.
deutsch
22
6.3 handbetätigung
hInWeIs!
▶ Bei arretierter Handbetätigung kann das Ventil nicht elektrisch betätigt
werden.
1
2
Drücken
Drehen
Handbetätigung
Bild 2: Handbetätigung
7 eleKtrischer anschluss
Gefahr!
Verletzungsgefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und
vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten.
Bei nicht angeschlossenem Schutzleiter besteht Stromschlaggefahr.
▶ Schutzleiter immer anschließen und elektrischen Durchgang zwischen
Spule und Gehäuse prüfen.
Zugelassene Gerätesteckdose
z. B. Typ 2508 oder andere
geeignete Gerätesteckdose nach
DIN EN 175301-803 Form A
max. 1 Nm
Dichtung
Bild 3: Elektrischer Anschluss der Gerätesteckdose
Spannung und Stromart laut Typschild beachten.
deutsch
