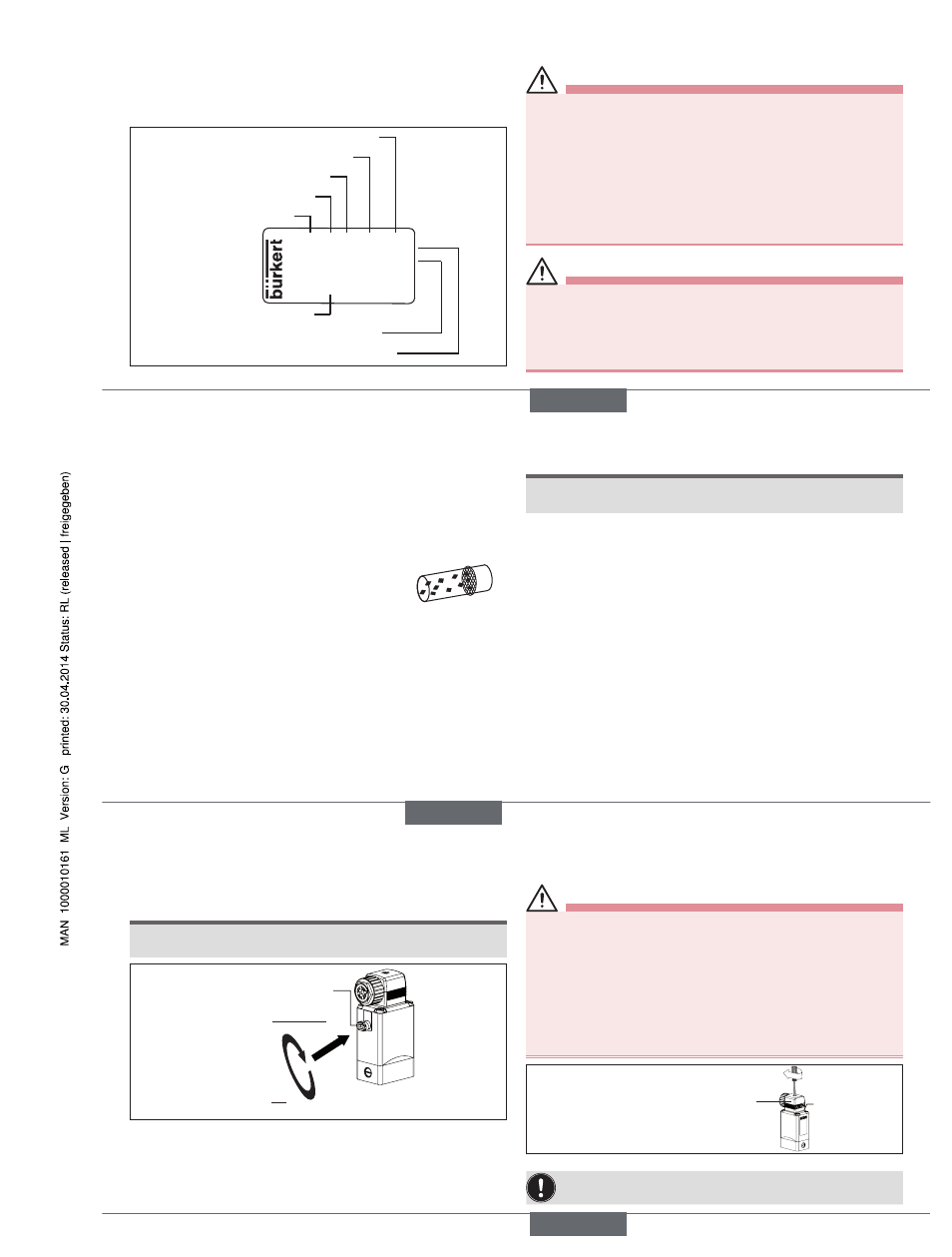

32
5.6 caractéristiques électriques
Connexions DIN EN 175301-803 (DIN 43 650), forme A
pour le connecteur type 2508 ou 2509
5.7 plaque signalétique
Made in Germany
00450000 W14UN
CE
0330 C 2,0 FKM MS
G1/4 0-6 bar
24V DC 8W
Numéro d'identification
Tension, fréquence, puissance
Raccord de conduite, pression nominale
Type
Fonction
Diamètre nominal
Matériau du joint
Matériau du corps
Fig. 1 : Description de la plaque signalétique (exemple)
6 Montage
Danger !
Risque de blessures dы а la présence de haute pression dans
l'installation/l'appareil.
▶ Avant d'intervenir dans l'installation ou l'appareil, couper la pres-
sion et désaérer/vider les conduites.
Risque de choc électrique.
▶ Avant d'intervenir dans l'installation ou l'appareil, couper la tension
et empêcher toute remise sous tension par inadvertance.
▶ Veuillez respecter les réglementations en vigueur pour les appa-
reils électriques en matière de prévention des accidents ainsi
qu'en matière de sécurité.
avertIssement !
Risque de blessures dы а un montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel quali-
fié et habilité disposant de l'outillage approprié.
▶ Empêcher tout actionnement involontaire de l'appareil.
▶ Garantir un redémarrage contrôlé après le montage.
français
33
6.1 avant le montage
Position de montage :
Position de montage indifférente. De préférence : avec actionneur en
haut.
→
Préalablement au montage, vérifier si les tuyaux ne présentent pas
de salissures et les nettoyer le cas échéant.
Filtre à impuretés : Pour un fonctionnement fiable
de l'électrovanne, il convient de monter un filtre à
impuretés avant l'entrée de la vanne (
≤ 500 µm).
6.2 Montage
→
Respecter le sens du débit :
la fonction de l'appareil n'est assurée que si le fonction est
respecté.
Appareils avec corps de manchon
→
Utilisez une bande PTFE comme matériau d'étanchéité.
→
Calculer la profondeur de vissage maximale du filetage de raccor-
dement car celui-ci n'est pas normé.
remarque !
Attention risque de rupture.
▶ La bobine ne doit pas être utilisée comme levier.
→
Maintenez l'appareil sur le corps à l'aide d'un outil approprié (clй а
fourche) et vissez-le dans la tuyauterie.
Fixation de l'appareil :
→
A l'aide de perçages M4 x 8 (exécution en laiton ou en acier inox)
ou à l'aide de vis autotaraudeuses 3,9 DIN 7970 (version en plas-
tique, profondeur de vissage max. 10 mm) sur la face inférieure du
corps au gabarit de trou 38 x 24.
Appareils avec corps à bride
Fixation de l'appareil :
→
A l'aide des vis fournies sur l'appareil initial ou sur l’embase.
→
Serrer les vis de fixation sur la bobine à 2 Nm maximum.
français
34
6.3 commande manuelle
remarque !
▶ Lorsque la commande manuelle est enclenchée, la vanne ne peut
pas être actionnée électriquement.
1
2
Appuyer
Tourner
Commande manuelle
Fig. 2 : Commande manuelle
7 raccordeMent électrique
Danger !
Risque de choc électrique.
▶ Avant d'intervenir dans l'installation ou l'appareil, couper la tension
et empêcher toute remise sous tension par inadvertance.
▶ Veuillez respecter les réglementations en vigueur pour les appareils
électriques en matière de prévention des accidents ainsi qu'en
matière de sécurité.
Risque de choc électrique lorsque le conducteur de protection
n’est pas raccordé.
▶ Raccorder toujours le conducteur de protection et vérifier le passage
électrique entre la bobine et le corps.
Connecteurs autorisés par ex.
type 2508 ou autres connec-
teurs adéquats selon DIN ISO
175301-803 forme A
max. 1 Nm
Joint
Fig. 3 : Raccordement électrique du connecteur
Respecter la tension et le type de courant selon la plaque
signalétique.
français
Type 0121 / 0330 / 0331
