23
7.1 standardausführung
→
L1/+ bzw. N/– an Klemmen 1 und 2 unabhängig von der Polung
anschließen.
→
Schutzleiter anschließen.
→
Dichtung aufstecken und korrekten Sitz prüfen.
→
Gerätesteckdose (Typ 2508 oder 2509 nach DIN EN 175301-803
(DIN 43 650), Form A, Bestellnummern siehe Datenblatt) fest-
schrauben, dabei maximales Drehmoment 1 Nm beachten.
→
Elektrischen Durchgang zwischen Spule und Gehäuse prüfen
(Funktion Schutzleiter).
7.2 impulsausführung (cF 02)
Die Klemmen in der Gerätesteckdose sind entsprechend den
Klemmen am Ventil mit den Ziffern 1 bis 3 gekennzeichnet.
→
Wie in „Bild 4“ anschließen. Impuls auf Klemme 1 schließt das Ventil,
Impuls auf Klemme 2 öffnet das Ventil.
→
Dichtung aufstecken und korrekten Sitz prüfen.
→
Gerätesteckdose (Typ 2508 oder 2509 nach DIN EN 175301-803
(DIN 43 650), Form A, Bestellnummern siehe Datenblatt) fest-
schrauben, dabei maximales Drehmoment 1 Nm beachten.
→
Elektrischen Durchgang zwischen Spule und Gehäuse prüfen
(Funktion Schutzleiter).
2 4 3
1
Klemme 1
( =) ∼
(+) L1
(–) N
PE
Klemme 2
Klemme 3
Schutzleiter

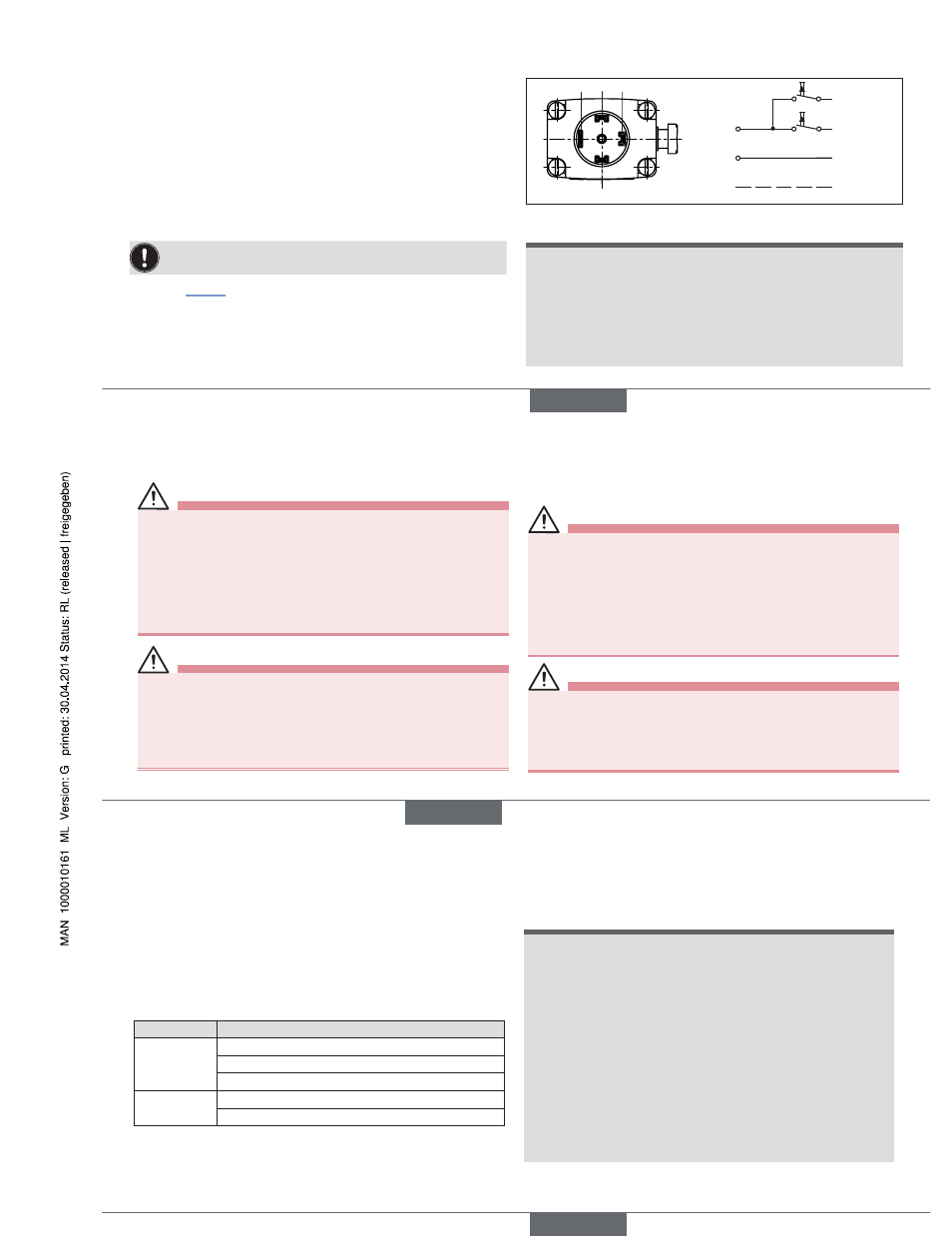

Bild 4: Elektrischer Anschluss - Impulsausführung (CF 02)
hInWeIs!
▶ Gleichzeitige Impulsgabe auf beide Spulenwicklungen vermeiden.
▶ Parallel zu den Klemmen dürfen keine weiteren Verbraucher (Relais
und dergl.) geschaltet werden.
▶ Der jeweils nicht spannungsbeaufschlagte Spulenanschluss muss
galvanisch getrennt (offen) sein.
▶ Sollten zwei oder mehr Ventile parallel geschaltet werden, ist durch
Verwendung von 2- oder mehrpoligen Schaltern sicherzustellen, dass
diese Forderung erfüllt ist.
deutsch
24
8 Demontage
Gefahr!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und
Leitungen entlüften/entleeren.
Verletzungsgefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und
vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten.
WarnunG!
Verletzungsgefahr bei unsachgemäßer Demontage.
▶ Die Demontage darf nur geschultes Fachpersonal mit geeignetem
Werkzeug durchführen.
Verletzungsgefahr durch gefährliche Medien.
▶ Vor dem Lösen von Leitungen oder Ventilen gefährliche Medien
ausspülen, die Leitungen druckfrei schalten und entleeren.
9 wartung, FehlerBeheBung
9.1 sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage.
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und
vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten.
WarnunG!
Verletzungsgefahr bei unsachgemäßer Wartungsarbeiten.
▶ Die Wartung darf nur geschultes Fachpersonal mit geeignetem
Werkzeug durchführen.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten.
deutsch
25
9.2 störungen
Überprüfen Sie bei Störungen ob
→
das Gerät vorschriftsmäßig installiert ist,
→
elektrischer / fluidischer Anschluss ordnungsgemäß ausgeführt ist,
→
das Gerät nicht beschädigt ist,
→
alle Schrauben fest angezogen sind,
→
Spannung und Druck anliegen,
→
die Rohrleitungen schmutzfrei sind.
Störung Mögliche Ursache
Ventil schaltet
nicht Kurzschluss oder Spulenunterbrechung
Mediumsdruck außerhalb zulässigen Druckbereich
Handbetätigung arretiert
Ventil schließt
nicht Innenraum des Ventils verschmutzt
Handbetätigung arretiert
9.2.1 reparatur
Reparaturen grundsätzlich vom Hersteller vornehmen lassen. Die
Betriebsdaten können sich ändern, wenn Ersatzteile vom Anwender
ausgetauscht werden.
10 transport, lagerung,
entsorgung
hInWeIs!
Transportschäden.
Unzureichend geschützte Geräte können durch den Transport
beschädigt werden.
▶ Gerät vor Nässe und Schmutz geschützt in einer stoßfesten Ver-
packung transportieren.
▶ Eine Über- bzw. Unterschreitung der zulässigen Lagertemperatur
vermeiden.
Falsche Lagerung kann Schäden am Gerät verursachen.
▶ Gerät trocken und staubfrei lagern.
▶ Lagertemperatur -40 … +80 °C.
Umweltschäden durch von Medien kontaminierte Teile.
▶ Gerät und Verpackung umweltgerecht entsorgen.
▶ Geltende Entsorgungsvorschriften und Umweltbestimmungen
einhalten.
deutsch
