Chenbro SR107 Series - Installation User Manual
Page 31

SR209/105/107 USER’S GUIDE
Revision: 1.0
3 1

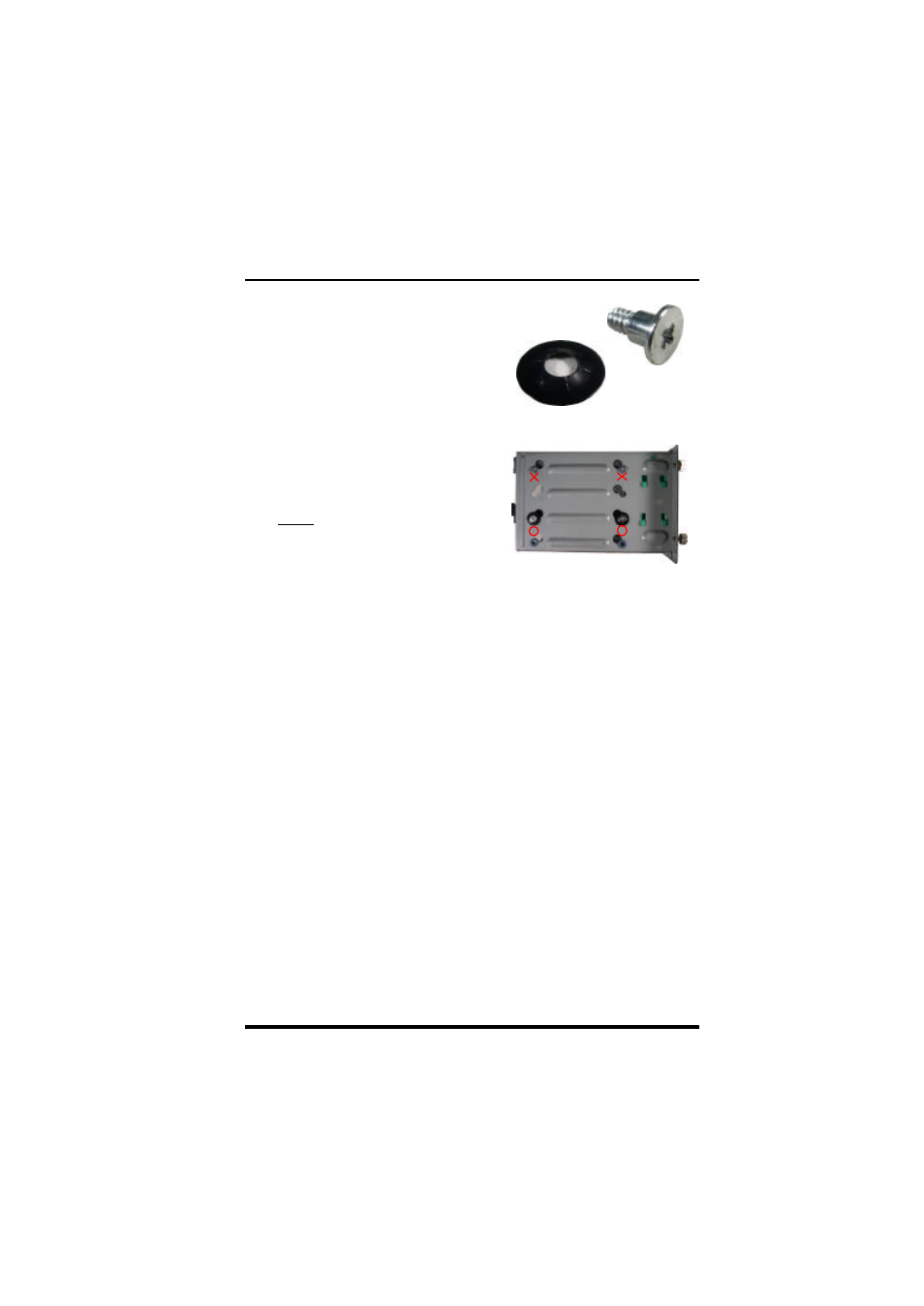

VII. Installing HDDs to Non-Hotswap Cage
Find the special mounting
screws as Figure 3-17 in screw
bag.
Put the HDD into drive cage, and
align with those mounting holes.
Secure this HDD to drive cage
via the four specifc screws with
washers.
Note: Please have to use washer
with screw. Otherwise, that HDD
won’t be grounded with chassis.
VIII. Installing a drive cage into chassis
Hold the drive cage with both
hands because it is very heavy
with four HDDs instalaltion.
Insert the HDD cage into drive
bay, and then push it into more,
but still keep extended.
For convenience of cabling, you
can connect all cables at this
status.
Let the HDD cage to contact
chassis, and the secure it with
four thumbscrews
Figure 3-17
Figure 3-18
(a).
(b).
(c).
(a).
(b).
(c).
(d).
