SR209/105/107 USER’S GUIDE

Revision: 1.0

1 6

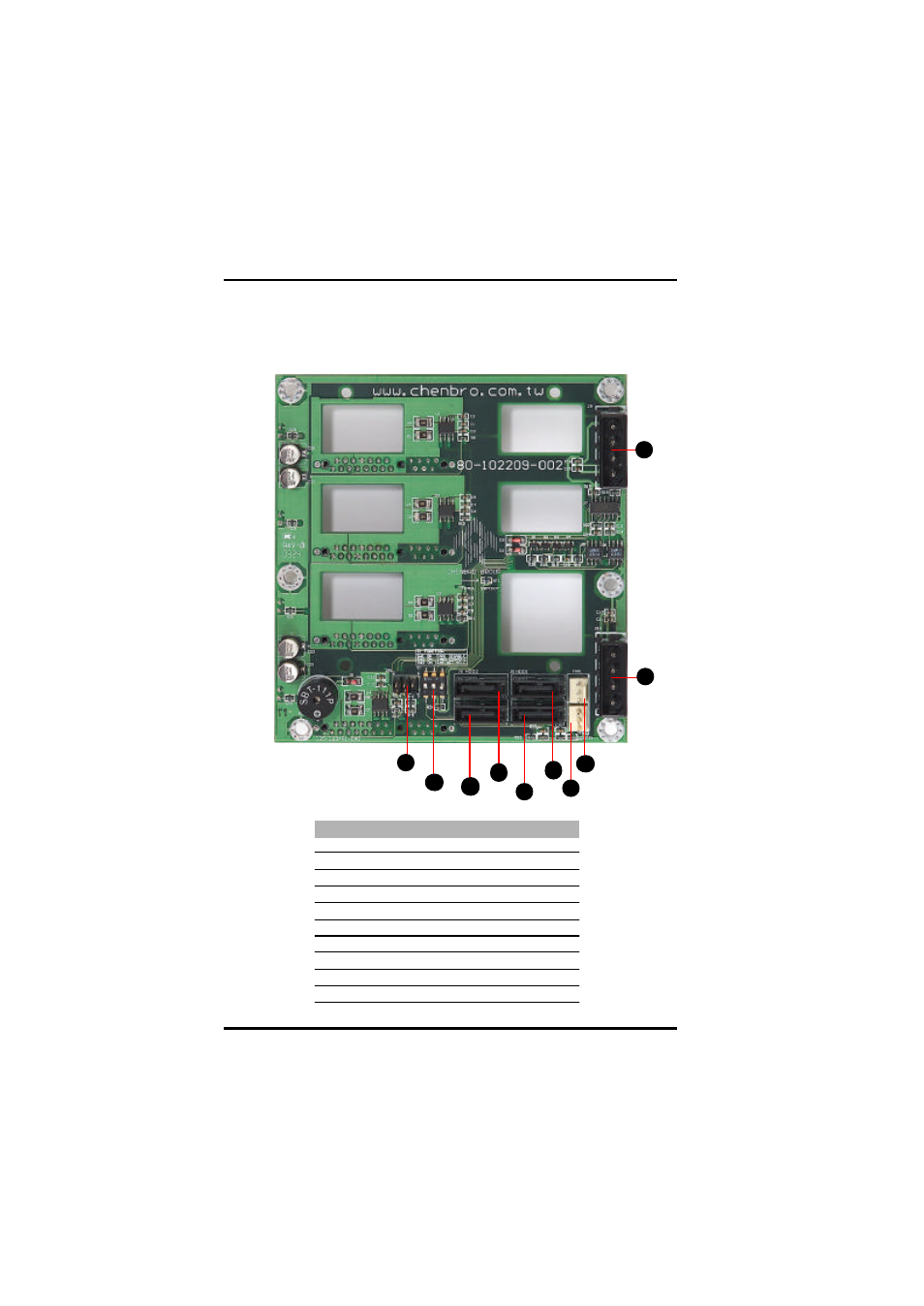

2.1 Serial ATA Backplane

I. Connectors Layout

10

9

8

7

6

5

4

3

2

1

No.

Description

1
2
3
4
5
6
7
8
9

10

J9, 4pin DC Power Connector
J10, 4pin DC Power Connector
FAN1, 3P3C Fan Connector
FAN2, 3P3C Fan Connector
J5, 7P serial ATA Connector
J7, 7P serial ATA Connector
J6, 7P serial ATA Connector
J8, 7P serial ATA Connector
S1, Hardware Monitor switch
JP1, Front Panel Control Jumper
