44
6. Description et branchements
1 Système de claquage pour fixation au mur
2 Introduction de câble
3 Support de platine
4 Vis de fixation pour platine
5 Demi-cylindre
6 Vis de fixation
7 Support de batterie
8 Bornier pour branchement à 12 V
9 Interrupteur de sabotage au mur
10 Interrupteur de sabotage du couvercle
11 Touche gauche
12 Touche droite
13 LED vert gauche
14 LED rouge droit
15 Touche de programmation
16 Affichage LED avec 7 segments

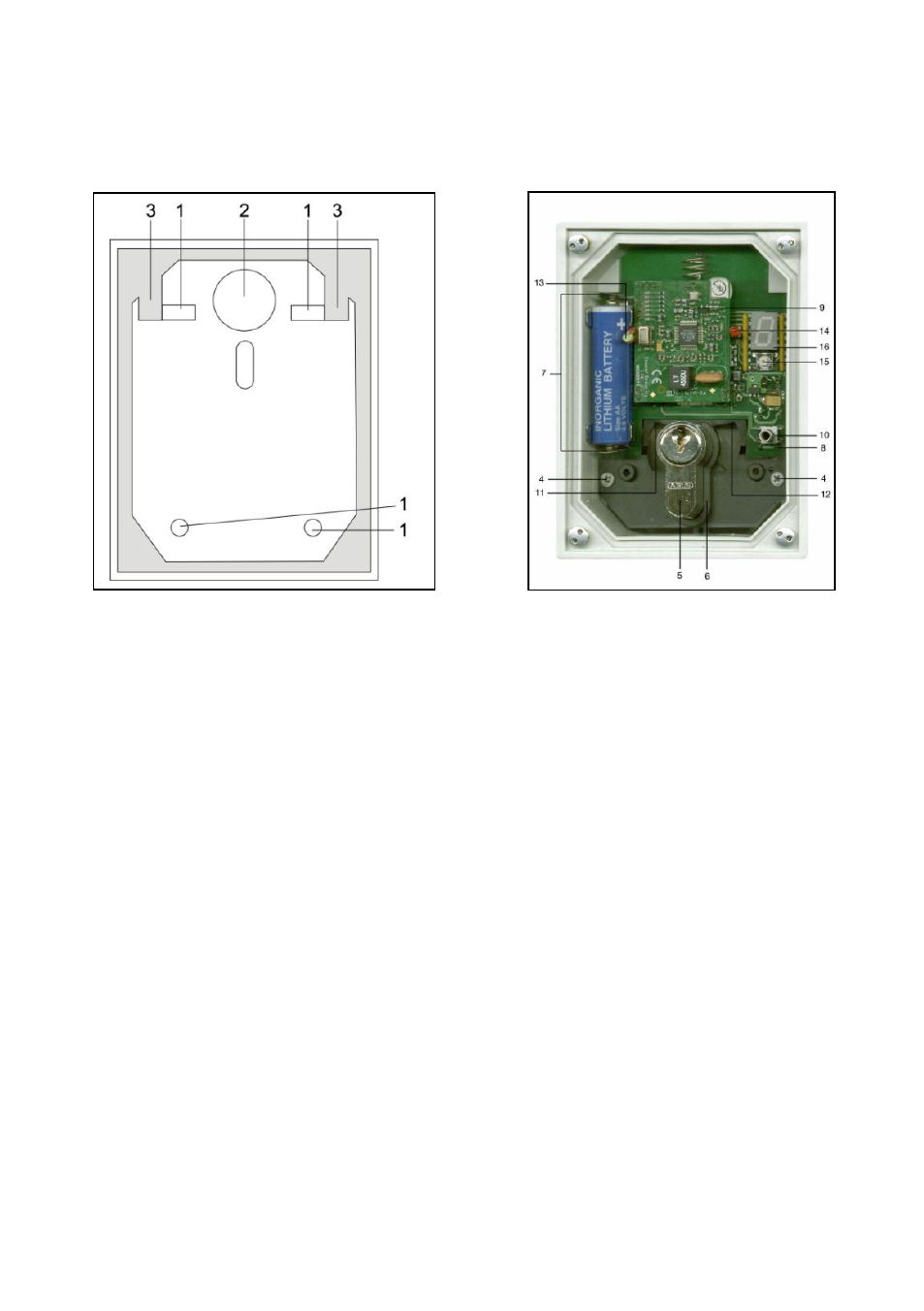

Fig. 1 Boîtier sans platine Fig.2 Ouvrir le boîtier (avec platine)
