Opis i złącza – ABUS FUBE50060 Secvest 2WAY Wireless Key Switch User Manual
Page 116
116
6. Opis i złącza
1
Wycięcie do montażu ściennego
2
Wpust kablowy
3
Uchwyt płytki drukowanej
4
Śruba mocująca płytkę drukowaną
5
Półcylinder
6
Śruba z łbem wpuszczanym
7
Uchwyt baterii
8
Listwa zaciskowa do podłączania napięcia 12 V (tył płytki
drukowanej)
9
Przełącznik sabotażowy ścienny (tył płytki drukowanej)
10
Przełącznik sabotażowy w pokrywie
11 Lewy przycisk
12 Prawy przycisk
13 Lewa dioda LED zielona
14 Prawa dioda LED czerwona
15 Przycisk programowania
16 7-
segmentowy wskaźnik LED

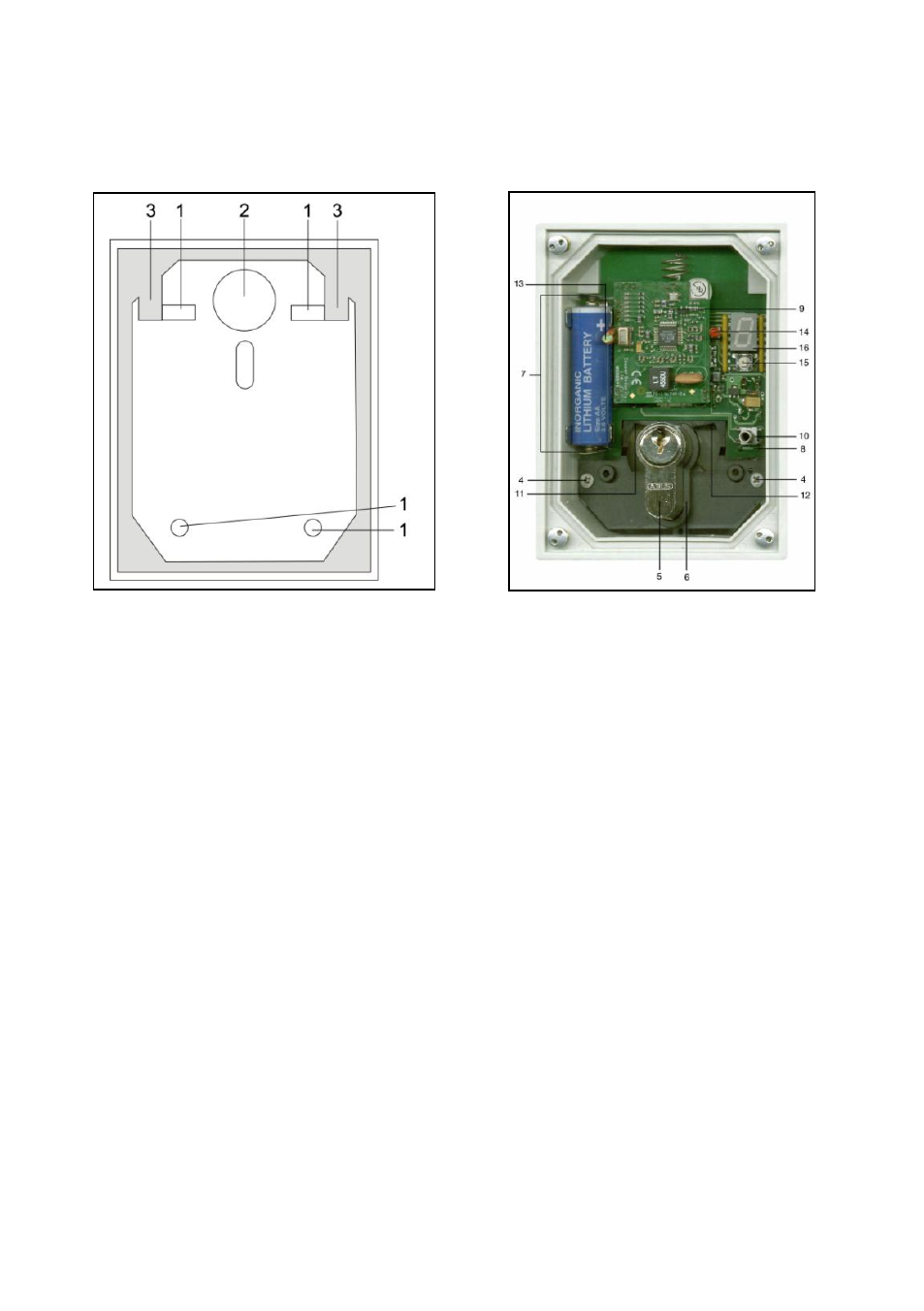

Rys. 1 Obudowa bez płytki drukowanej
Rys. 2 Otwarta obudowa z
płytką
drukowaną
