5
spannungsführenden Leitungen mit den übrigen Adern oder
verwenden Sie eine zusätzliche Spannungsversorgung.

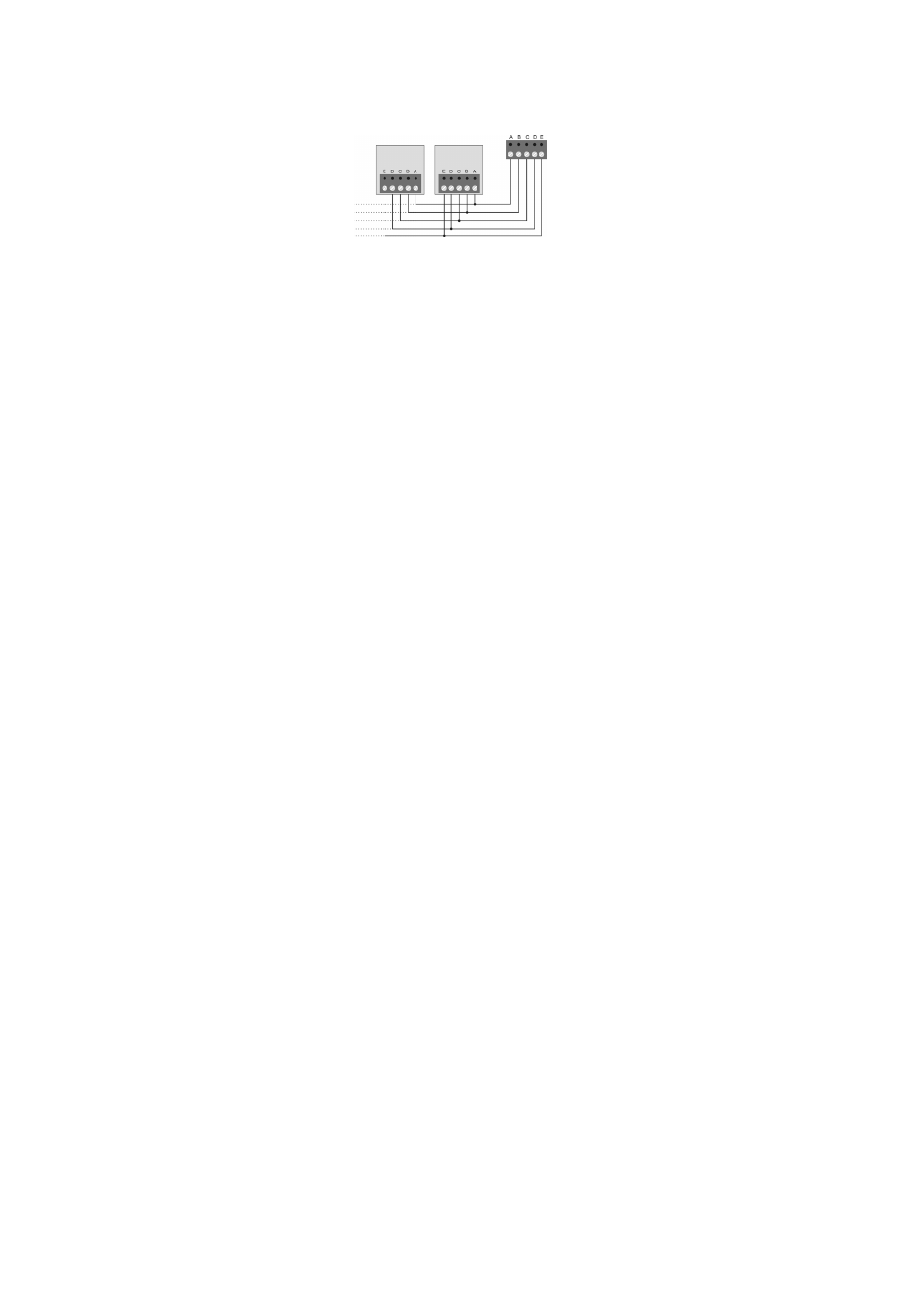

9.) Busausgang
Zur Verdrahtung von weiteren Erweiterungsmodulen am
Bus.
10.) Nicht verwendet
Alle Dip-Schalter müssen auf „OFF“ stehen.
11.) Sabotage-Steckbrücke
Bei geschlossener Steckbrücke ist die Deckelsabotage des
Erweiterungsmoduls abgeschaltet.
12.) Sabotagekontakt
13.) Lautstärke-Poti
Zur Einstellung der Lautstärke externer Lautsprecher.
14.) Verdrahtung der Lautsprecher (optional)
Bis zu 2 externe 16 Ohm Lautsprecher können in Reihe
angeschlossen werden. Die Lautstärke kann auf der Platine
am Potentiometer geregelt werden.
Hinweis: Bei Anschluss eines externen Lautsprechers
sollte an der 8 Zonen-Drahterweiterung eine zusätzliche
Spannungsversorgung angeschlossen werden.
Ausgang (-2)
In der Voreinstellung schaltet das Relais bei der Aktivierung
des Ausgangs von 12 V DCauf 0V um. Der maximale Strom
beträgt dabei 100mA. Dieser Ausgang kann nach Wunsch
bei der Programmierung invertiert werden.
15.) JP4
Die Steckbrücke muss auf der Position 3 gesetzt sein.
16.) Ausgang (+1)
In der Voreinstellung schaltet das Relais bei der Aktivierung
des Ausgangs von 0V auf 12 V DC um. Der maximale
Strom beträgt dabei 100mA. Dieser Ausgang kann nach
Wunsch bei der Programmierung invertiert werden.
17.) Adresse der 8 Zonen-Drahterweiterung
Setzen Sie die Steckbrücke auf die passende Position der
Erweiterung.
Hinweis: Vergewissern Sie sich, dass auf einem Bus keine
Adresse zweimal verwendet wird.
