25

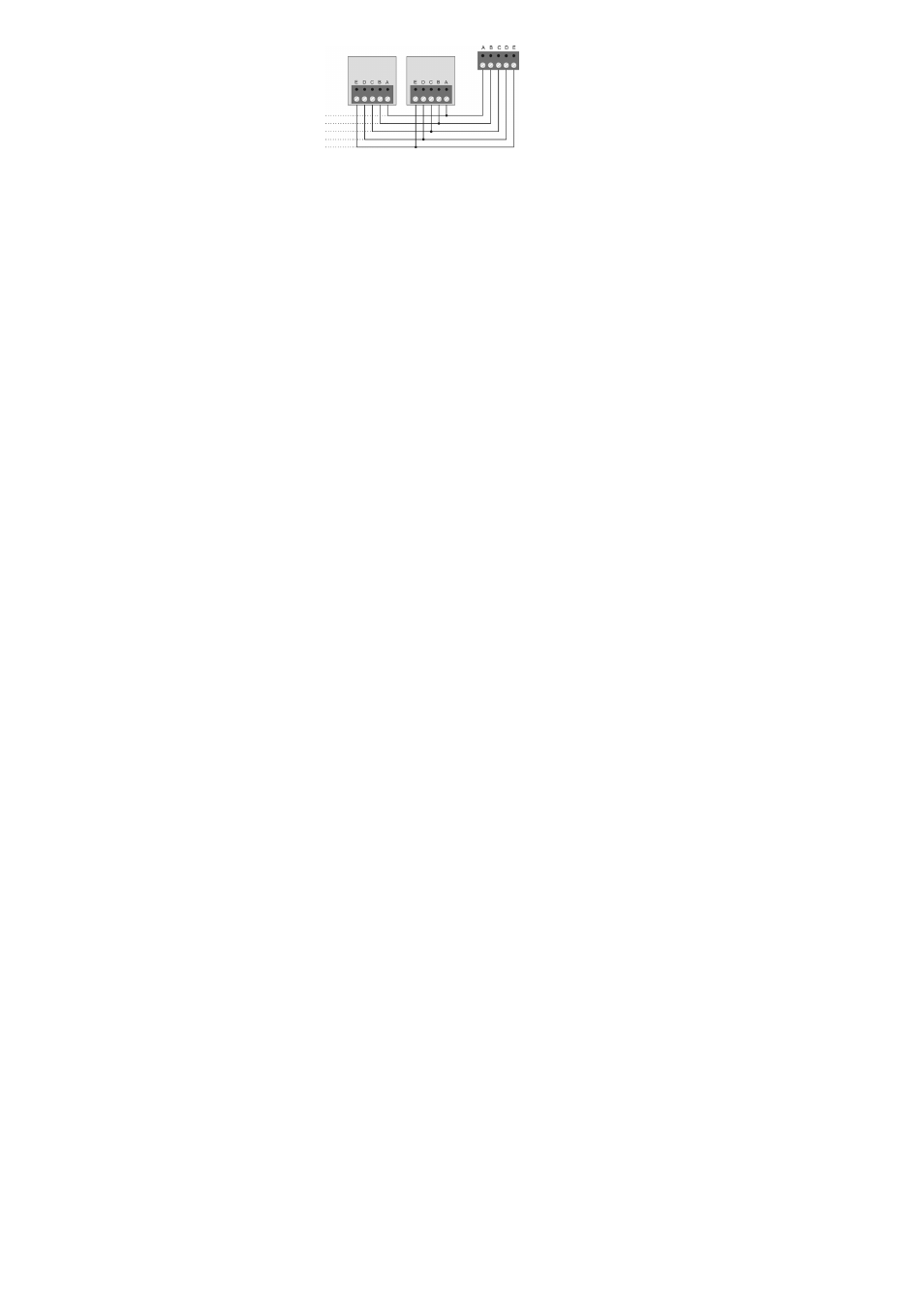

9.) Busudgang
Til ledningsføring af yderligere udvidelsesmoduler på
bussen.
10.) Ikke anvendt
Alle dip-kontakter skal stå på "OFF".
11.) Sabotage-jumper
Når jumperen er sluttet, er lågsabotagen på
udvidelsesmodulet koblet fra.
12.) Sabotagekontakt
13.) Lydstyrke-potentiometer
Til at indstille lydstyrken i de eksterne højttalere.
14.) Ledningsføring for højttalerne (ekstraudstyr)
Der kan tilsluttes op til 2 eksterne 16 ohms højttalere
serieforbundet. Lydstyrken kan reguleres på printkortet på
potentiometeret.
Bemærk: Ved tilslutning af en ekstern højttaler bør der
tilsluttes en yderligere spændingsforsyning til
trådudvidelsen til 8 zoner.
Udgang (-2)
I forindstillingen kobler relæet om fra 12 V til 0 V når
udgangen aktiveres. Den maksimale strøm er i den
sammenhæng på 100 mA. Denne udgang kan efter ønske
inverteres i forbindelse med programmeringen.
15.) JP4
Jumperen skal være sat på position 3.
16.) Udgang (+1)
I forindstillingen kobler relæet om fra 0 V til 12 V DC når
udgangen aktiveres. Den maksimale strøm er i den
sammenhæng på 100 mA. Denne udgang kan efter ønske
inverteres i forbindelse med programmeringen.
17.) Adressen for trådudvidelsen til 8 zoner
Sæt jumperne på den passende position på udvidelsen.
Bemærk: Forvis dig om at ingen adresse på bussen
anvendes to gange.
