20

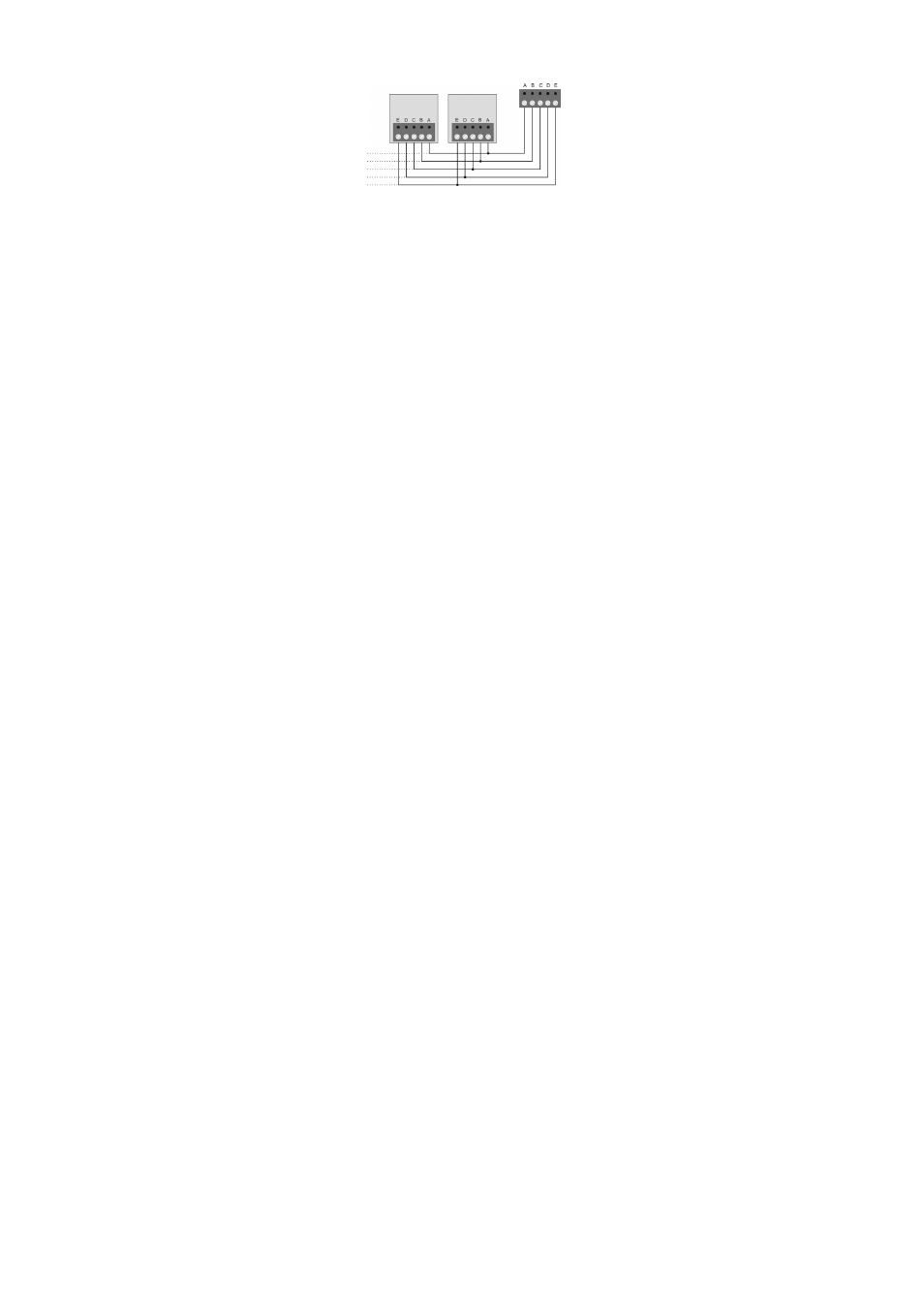

9.) Busuitgang
Voor de bedrading van nog meer uitbreidingsmodules op
de bus.
10.) Niet in gebruik
Alle DIP-schakelaars moeten op "OFF" staan.
11.) Sabotage-geleiderbrug
Met een gesloten geleiderbrug is de dekselsabotage van de
uitbreidingsmodule uitgeschakeld.
12.) Sabotagecontact
13.) Volumepotentiometer
Voor de instelling van het volume van externe luidsprekers.
14.) Bedrading van de luidsprekers (optioneel)
Maximaal 2 externe 16 Ohm luidsprekers kunnen in serie
worden aangesloten. Het volume kan op de printplaat op de
potentiometer worden geregeld.
Opmerking: Als er een externe luidspreker wordt
aangesloten op de draaduitbreiding met 8 zones dan moet
er een extra spanningsvoeding worden aangesloten.
Uitgang (-2)
In de voorinstelling schakelt het relais na het activeren van
de uitgang van 12 V DC naar 0V om. De maximale stroom
bedraagt daarbij 100mA. Deze uitgang kan op verzoek bij
de programmering worden omgekeerd.
15.) JP4
De geleiderbrug moet op stand 3 zijn gezet.
16.) Uitgang (+1)
In de voorinstelling schakelt het relais na het activeren van
de uitgang van 0V DC naar 12 V DC om. De maximale
stroom bedraagt daarbij 100mA. Deze uitgang kan op
verzoek bij de programmering worden omgekeerd.
17.) Adres van de draaduitbreiding met 8 zones
Zet de geleiderbrug op de juiste plaats op de uitbreiding.
Opmerking: Controleer of op een bus geen adres twee
keer wordt gebruikt.
