30

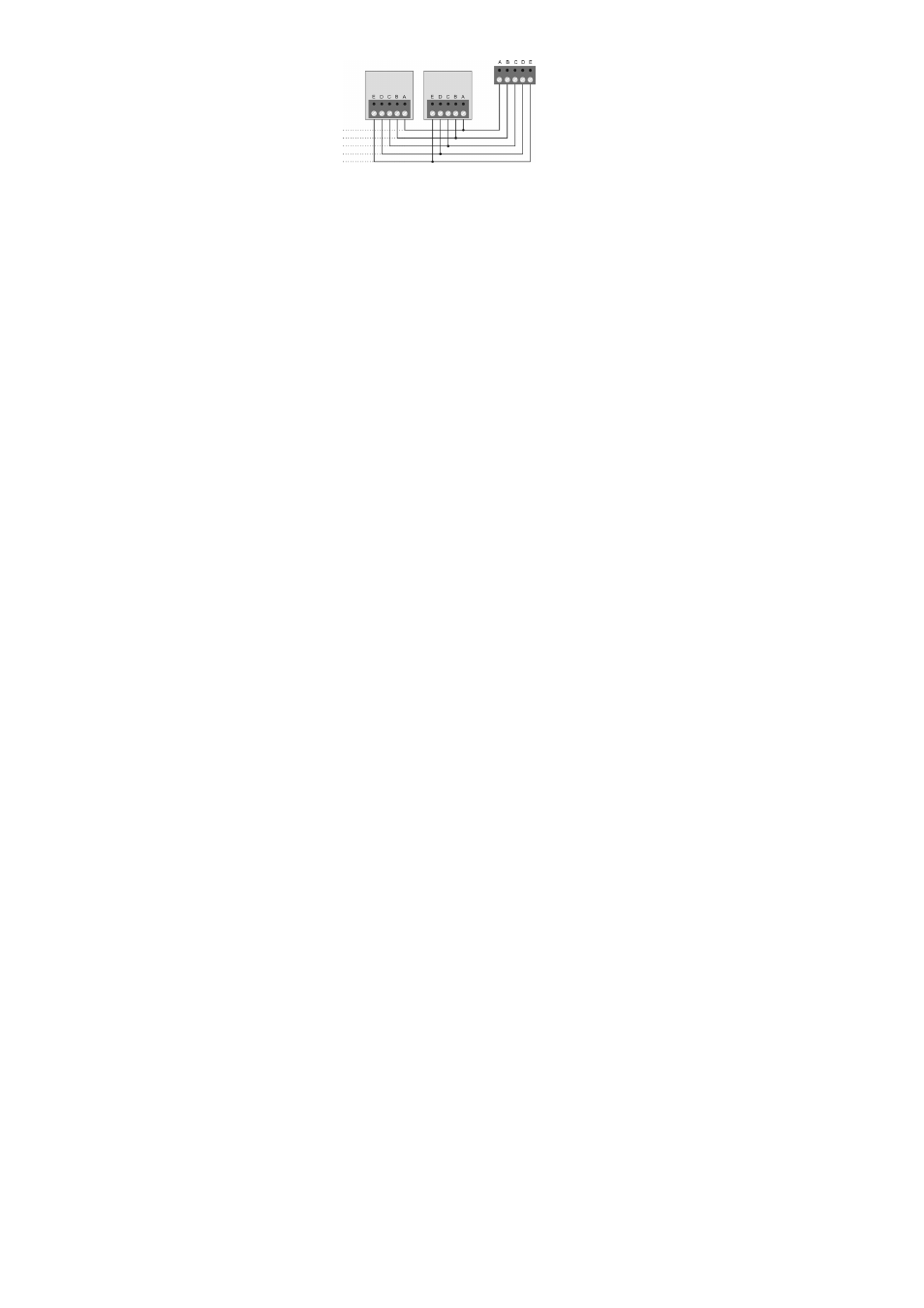

9.) Uscita bus
Per il cablaggio di altri moduli di ampliamento sul bus.
10.) Non utilizzato
Tutti i dip-switch devono essere posizionati su „OFF“.
11.) Cavallotto antisabotaggio
Se il cavallotto è chiuso, l'interruttore di antisabotaggio sul
coperchio del modulo di ampliamento è disinserito.
12.) Contatto antisabotaggio
13.) Potenziometro volume
Per la regolazione del volume degli altoparlanti esterni.
14.) Cablaggio degli altoparlanti (opzionale)
Si possono collegare in serie massimo 2 altoparlanti esterni
da 16 Ohm. Il volume può essere regolato sulla scheda del
potenziometro.
Nota: Se è collegato un altoparlante esterno, sul modulo di
ampliamento cavi a 8 zone si dovrebbe collegare
un'alimentazione di tensione supplementare.
Uscita (-2)
Il relè è preconfigurato in modo da passare da 12 V DC a
0V con l'attivazione dell'uscita. La corrente massima è di
100mA. Se lo si desidera, è possibile invertire questa uscita
in fase di programmazione.
15.) JP4
Il cavallotto deve essere impostato sulla posizione 3.
16.) Uscita (+1)
Il relè è preconfigurato in modo da passare da 0V a 12 V
DC con l'attivazione dell'uscita. La corrente massima è di
100mA. Se lo si desidera, è possibile invertire questa uscita
in fase di programmazione.
17.) Indirizzo del modulo di ampliamento cavi a 8 zone
Impostare il cavallotto sulla posizione adatta del modulo di
ampliamento.
Nota: Accertarsi di non utilizzare due volte un indirizzo del
bus.
