15

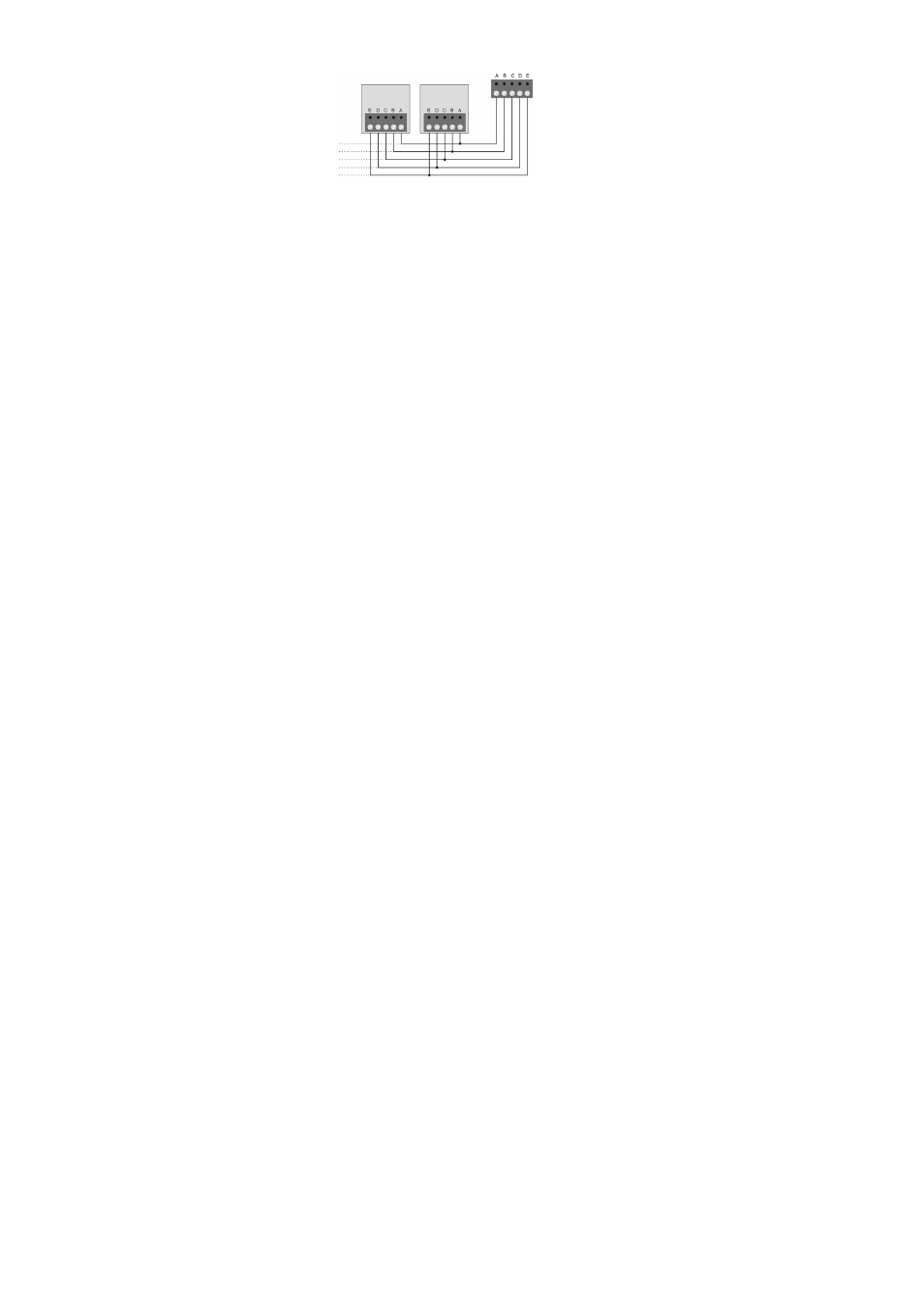

9.) Sortie bus
Permet le raccordement d'extensions filaires
supplémentaires au bus.
10.) Non utilisé
Tous les interrupteurs DIP doivent être sur « OFF ».
11.) Jack enfichable antisabotage
Lorsque le jack est enfiché, l’antisabotage du couvercle du
module d’extension est désactivé.
12.) Contact antisabotage
13.) Pententiomètre de réglage du volume
Permet de régler le volume de haut-parleurs internes.
14.) Câblage des haut-parleurs (en option)
Jusqu’à deux haut-parleurs externes de 16 ohms peuvent
être branchés en série. Le potentiomètre sur la platine
permet de régler le volume.
Remarque : lors du raccordement d’un haut-parleur
externe, il convient de brancher une alimentation
supplémentaire à l'extension filaire.
Sortie (-2)
Par défaut, le relais commute de 12 V DCà 0V, à activation
de la sortie. Lors de l’opération, le courant maxi. est de
100 mA. Une inversion de cette sortie est possible, le cas
échéant, au niveau de la programmation.
15.) JP4
Le jack enfichable doit être mis en position 3.
16.) Sortie (+1)
Par défaut, le relais commute de 0V à 12V, à activation de
la sortie. Lors de l’opération, le courant maxi. est de
100 mA. Une inversion de cette sortie est possible, le cas
échéant, au niveau de la programmation.
17.) Adresse de l’extension filaire 8 zones
nficher le jack sur la position correspondante de l’extension.
Remarque : s'assurer de ne pas utiliser deux fois la même
adresse sur un bus.
