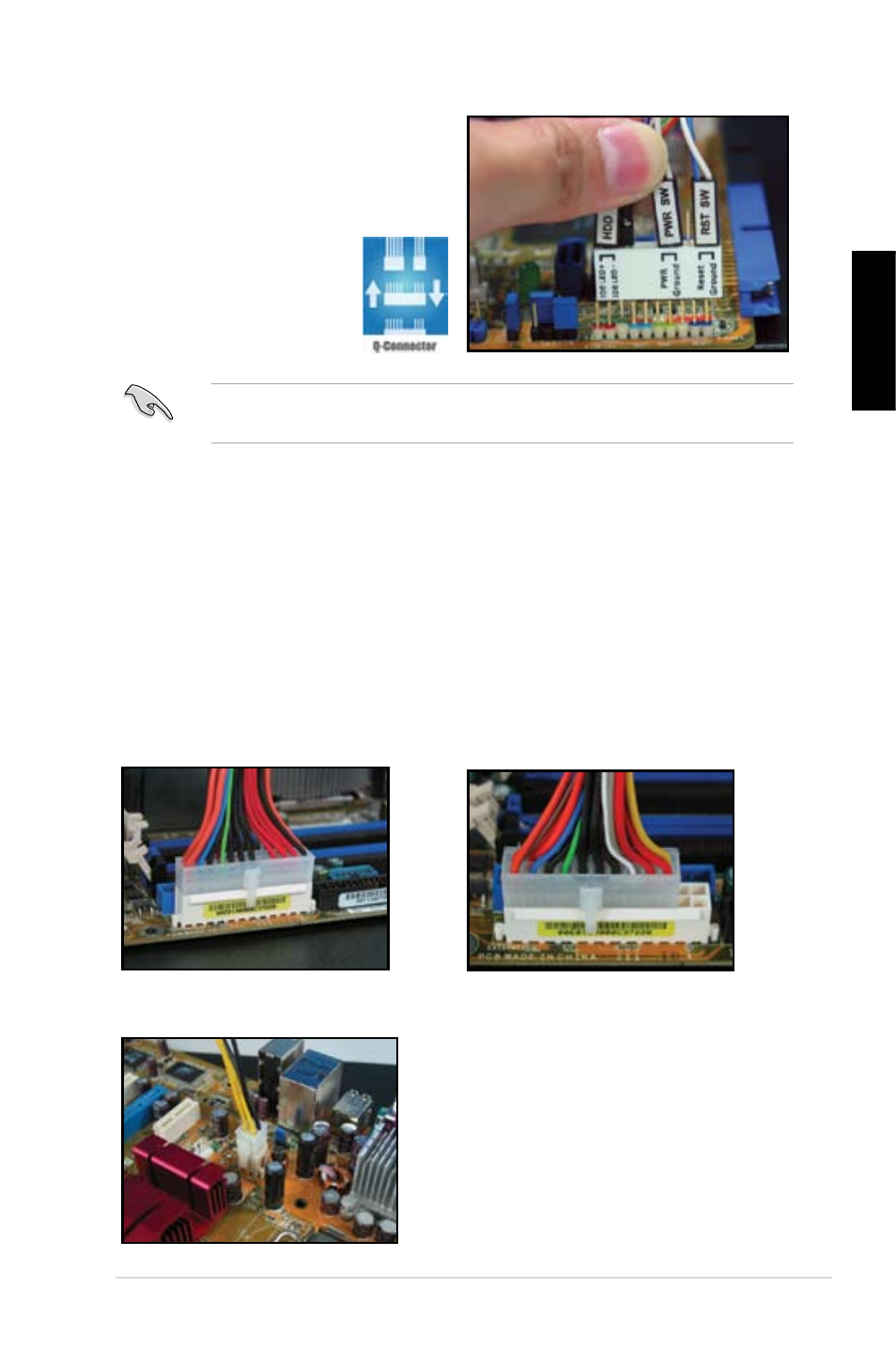

Đầu nối ASUS Q-Connector
Lắp đặt bước một của Đầu nối ASUS
Q-Connector giúp bạn tiết kiệm
thời gian từ việc vật lộn với các
sợi cáp mặt trước rối
rắm. Tham khảo sổ tay
hướng dẫn sử dụng để
biết thêm chi tiết.
1.9 Nối nguồn điện ATX
Các đầu nố nguồn điện ATX (Mở rộng Công nghệ Nâng cao) chỉ có thể lắp
theo một hướng thích hợp. Sử dụng kẹp phụ để móc các đầu nối vào bo
mạch chủ. KHÔNG được ép các đầu nối nguồn điện dương vào các chân
cắm âm tương ứng trên bo mạch chủ. Thông thường sẽ có hai đầu nối trên
bo mạch chủ, đầu nối nguồn điện 14 lỗ và 4 lỗ. Một số bộ nguồn kiểu cũ
có thể chỉ có đầu nối nguồn điện 20 lỗ cũng tương thích với đầu nối 24
chân cắm trên bo mạch chủ.
Đầu nối nguồn điện 24 lỗ
Đầu nối nguồn điện 20 lỗ
(trên đầu nối âm 24 chân cắm)
Đầu nối nguồn điện 4 lỗ
Đầu nối Q-connector có sẵn cho các mẫu đã chọn. Tham khảo sổ tay hướng
dẫn sử dụng để thêm biết chi tiết.
