Podręcznik instalacji płyty głównej ASUS
337
Polski

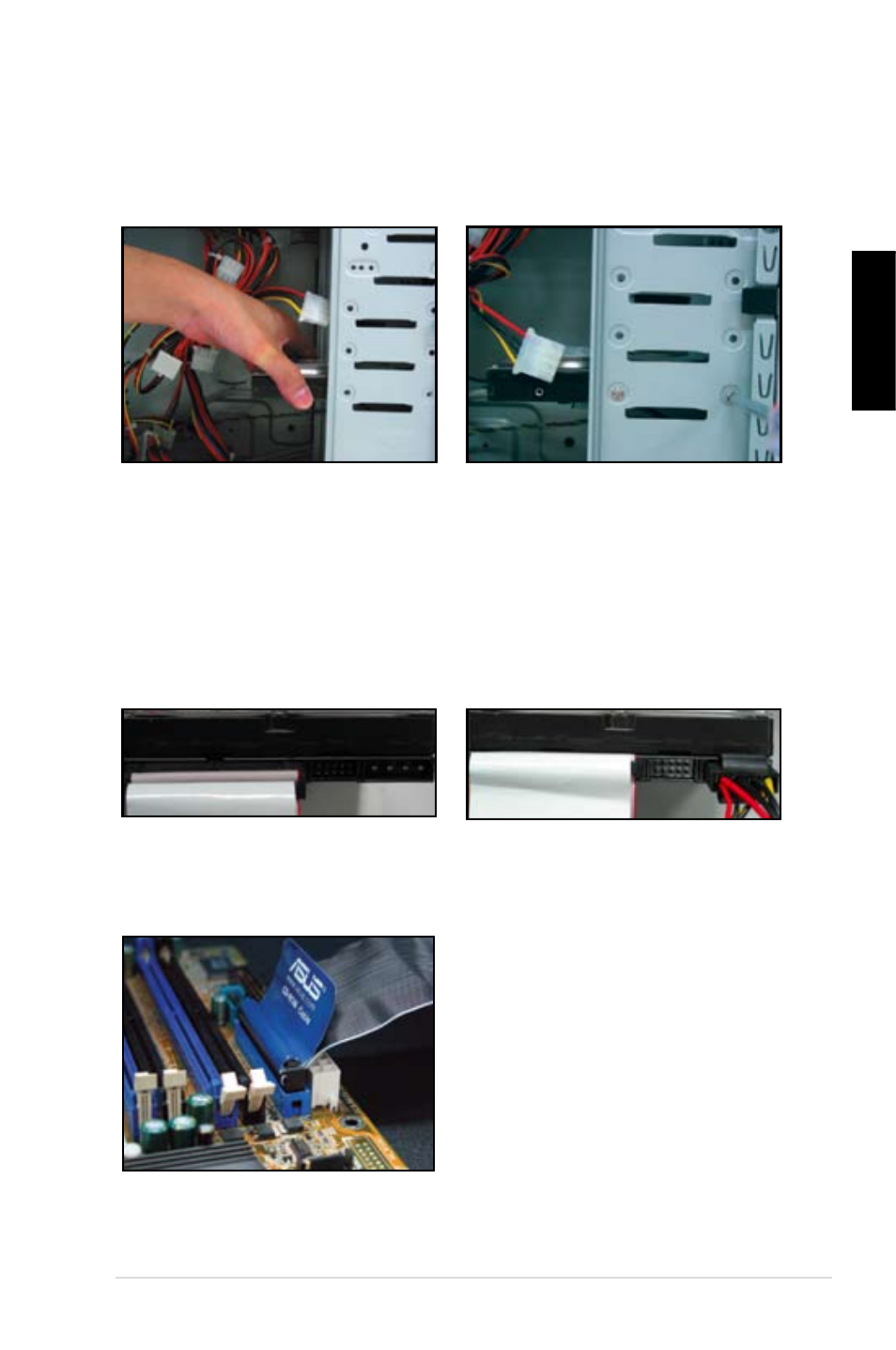

1.7.4 Dysk twardy PATA
1. Włóż dysk twardy PATA do wnęki. 2. Wyrównaj otwory na śruby i
zamocuj dysk twardy śrubami.
3. Ustaw we właściwym kierunku i
podłącz do złącza dysku twardego
kabel sygnałowy. Czerwony pasek
na kablu odpowiada pinowi 1.
Dopasuj nacięcie zabezpieczające
przed nieprawidłowym
podłączeniem i nie wkładaj złącza
kabla na siłę.
4. Podłącz 4-pinowy kabel zasilający
do złącza z tyłu dysku twardego.
5. Podłącz drugi koniec kabla
sygnałowego do odpowiedniego
gniazda na płycie głównej.
