Petunjuk pemasangan ASUS Motherboard (Papan Induk ASUS)
Bahasa Indonesia
205

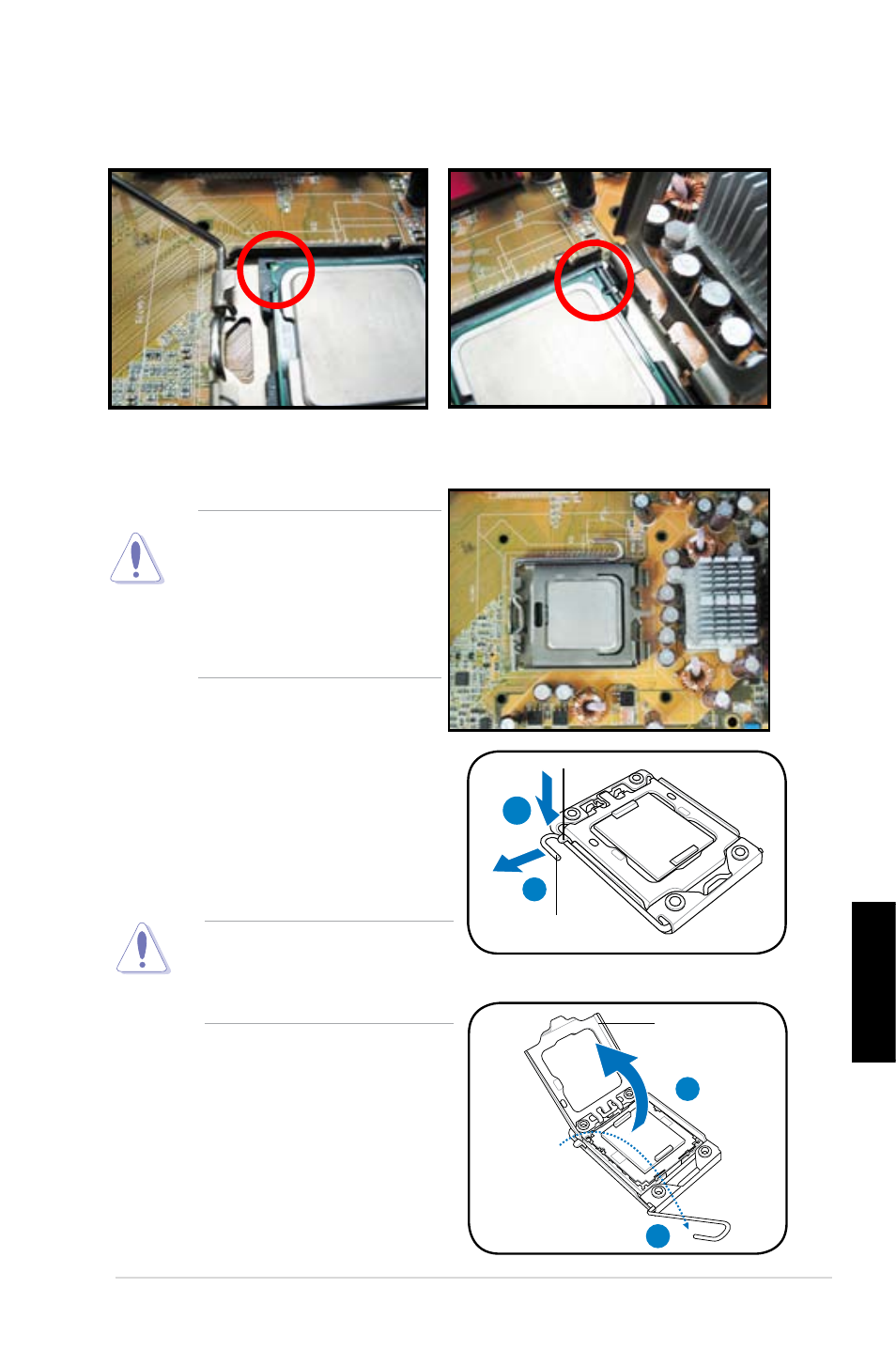

5. Paskan socket alignment key (kunci pelurus soket) ke dalam CPU notch
(posisi CPU).
6. Tutuplah load plate (pelat beban), kemudian dorong load lever (tuas beban)
hingga menguncinya ke dalam retention tab (tab retensi).
CPU hanya cocok pada satu
orientasi yang benar. JANGAN
memaksa CPU ke dalam
socket (soket) untuk mencegah
pembengkokan connectors
(konektor) pada socket (soket)
dan merusak CPU!
A
B
Tuas pembuka
Tab penahan
1.1.2 Soket Intel LGA1366
1. Cari soket CPU di motherboard.
Agar pin soket tidak rusak,
jangan lepas penutup PnP,
kecuali jika Anda memasang
CPU.
2. Tekan tuas pembuka dengan ibu jari
Anda (A), kemudian geser ke kiri (B)
hingga terlepas dari tab penahan.
3. Angkat tuas pembuka searah tanda
panah hingga sudut 135º.
4. Angkat pelat dudukan dengan ibu
jari dan telunjuk hingga sudut 100º.
Pelat dudukan
4
3
