Příručka pro instalaci základní desky ASUS

137

Česky

1.7.4

Pevný disk PATA

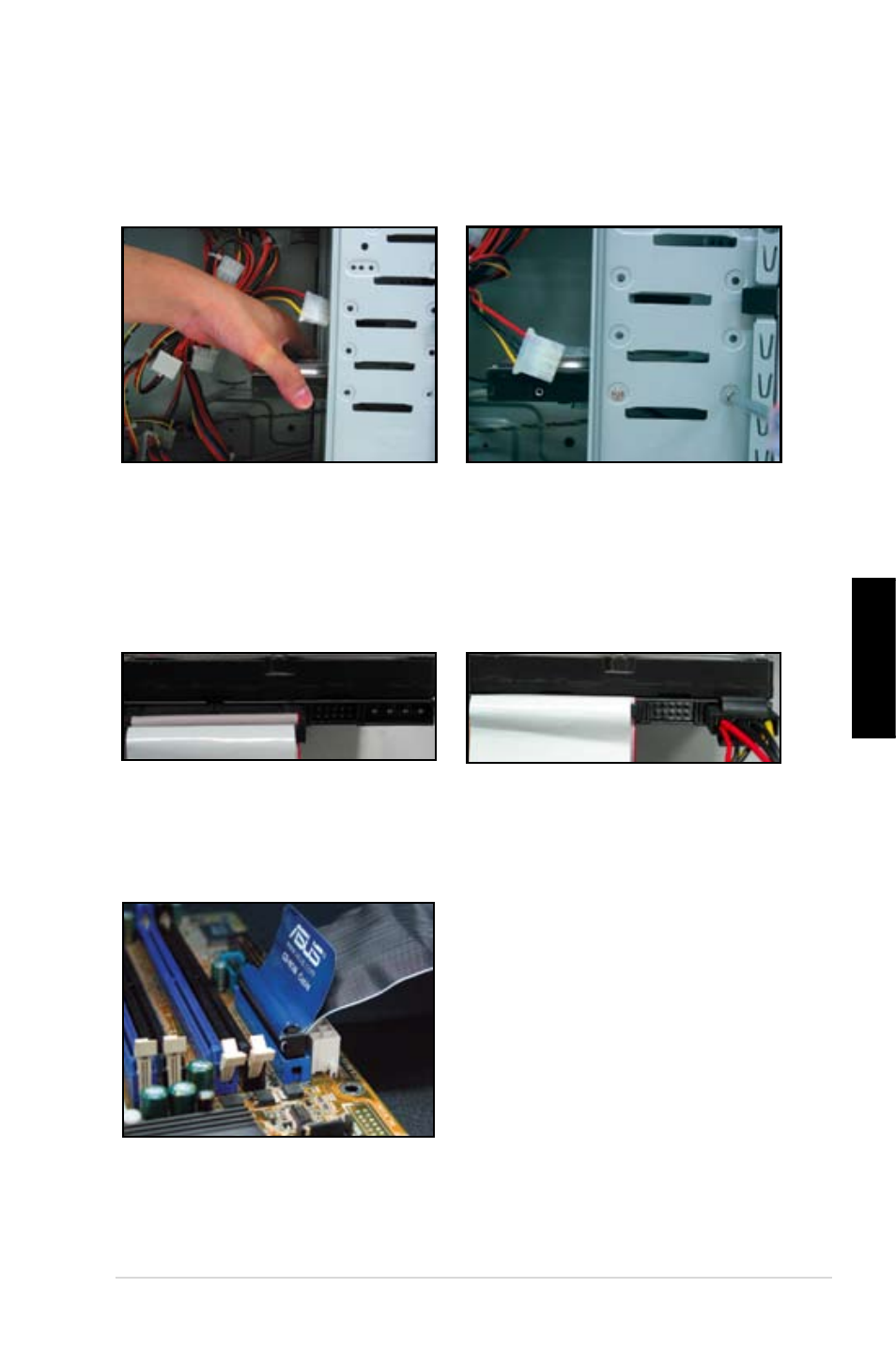

1. Zasuňte pevný disk PATA do

pozice.

2. Zarovnejte otvory pro šroubky a

zajistěte disk šroubky.

3. Zorientujte a připojte signální kabel

k pevnému disku. Červený proužek

na kabelu označuje stranu s

kolíkem č. 1. Zorientujte drážku proti

nesprávnému zapojení nezatlačujte

kabel do konektoru silou.

4. Připojte 4kolíkový napájecí kabel

ke konektoru na zadní straně

pevného disku.

5. Připojte druhý konec signálního

kabelu k příslušné patici na základní

desce.
