Capítulo 1: Inicio Rápido
540
Español
Para conectar los cables del panel frontal:
•
RESET (IInterruptor de Reinicio)
• PLED (LED de Encendido)
• PWRSW (Interruptor de Encendido)
• IDE_LED (LED de Disco Duro IDE Activo)
• SPEAKER (Conector de Altavoces)

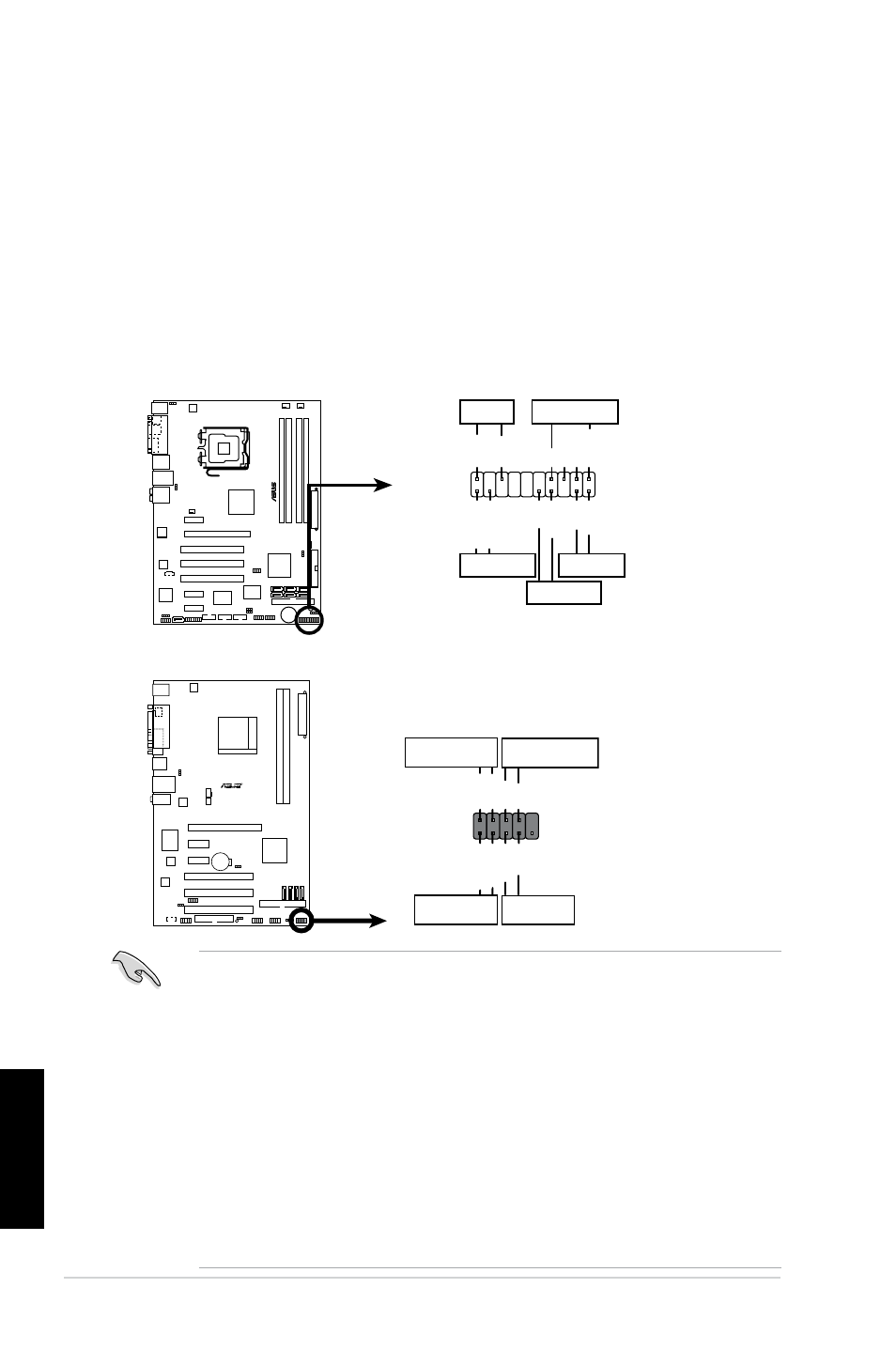

1.8 Cables del panel frontal
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
Reset
IDELED+ IDELED-
HD LED RESET
PWR LED PWR BTN
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER
PIN1
PIN1
• Los cables del panel frontal de su caja pueden ser diferentes según los
modelos o diseños. Conecte estos conectores a la placa base de acuerdo
con la etiqueta.
• Si los LEDs no se encienden y la colocación de los pins es correcta, puede
haber confundido los pins de tierra con los pins de señal. Normalmente,
el alambre blanco representa los pins de tierra y los alambres de colores
representan los pins de señal.
• Los cables del panel frontal para SPEAKER (ALTAVOCES), RESET
(REINICIO) y PWRSW (INTERRUPTOR DE ENCENDIDO) no tienen una
orientación específica, mientras que los cables IDE_LED y PLED si la
tienen. Conecte el PIN1 del cable al PIN1 del conector de la placa base.
• El conector del panel frontal varía según el modelo de la placa base.
Consulte la guía de usuario para más información.
Conector de panel frontal de 20-8 pins
Conector de panel frontal de 10-1 pins
Requiere una fuente de alimentación ATX.
